FT-3000 모듈은 200 mm 거리까지 공기
중으로 작동할 수 있는 싱글 혹은 듀얼
거리 측정 시스템이다.

영점 조정 기준 포인트를 사용하여,
거리는 두께값으로 변환할 수 있다.

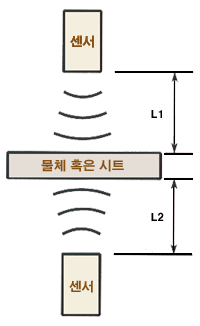

양 방향 센서들로부터의 측정 거리를
취합하여, 센서 사이에 있는 제품의
두께가 결정된다.

분해능은 0.01 mm이다.
일반적인 정밀도는 센서와 제품과의
거리가 30 mm까지의 경우 0.05 mm
이며 기온을 보상하여 측정된다.











적용례

  유리 혹은 플라스틱 산업체
  몰딩 작업 콘트롤
  식품 산업
  발포 제품 두께 측정
  위치 확인 및 물체 감지
  제지 및 카톤 업체
  콤팩트 디스크 및 신용 카드 제조업체

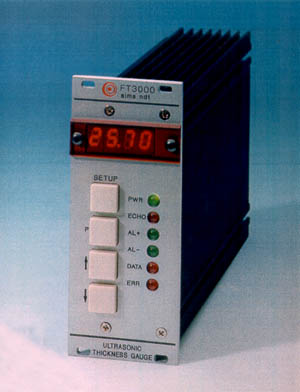

 FT-3000의 사양
 Operating Principle  Ultrasound reflection time of flight through air measurement
 Number of
 transducers
 1 or 2 depending on measurement requirements
 Transducer type  Air coupled compression probe, 64 kHz.. 1 MHz types
 (Transducers in the 500 kHz - 1 MHz range are used with
 separate pre amplifiers for improved noise immunity)
 Temperature  compensation  Dual sensor, 1 for each transducer
 Air temperature range  0.. 40℃.
 Measurement modes  Distance via transducer 1 / 2
 Thickness using reference surface via transducer 1 / 2
 Thickness using two opposite transducers with automatic calibration.
 Measurement range  0.. 200 mm.
 Measurement speed  100.. 5000 measurements per second (limited by probe distance)
 Resolution  0.01 mm.
 Accuracy  Depending on airflow and instrument setting, ±0.05 mm typical on
 a range of 0.. 30 mm, ±0.1 mm and more on range > 30 mm.
 Filtering  Average (range 1.. 1000 measurements), noise burst suppression,
 alarm filtering, see alarm specification.
 In / Outputs  RS232 : Single module computer interface for data and setup.
 RS485 : Multi channel link for data and setup (up to 16 units).
 Analogue : 2 analogue outputs with scaling, 0.. 10 V.
 Alarm  2 relays with programmable thresholds and alarm modes.
 Alarm filtering  1.. 100 consecutive limit violations before alarm relays activate.
 Alarm modes  Relay 1 : value > setpoint 1, Relay 2 : value > setpoint 2
 Relay 1 : value > setpoint 1, Relay 2 : value < setpoint 2
 Relay 1 : value < setpoint 1, Relay 2 : value < setpoint 2
 Relay 1 : value < setpoint 1, Relay 2 : value > setpoint 2
 Relay activation can be realtime or latched
 Hysteresis  0.. 10% of setpoint value.
 Inputs  Alarm reset, start measurement (via optocouplers)
 Encoder  Quadrature or clock / direction, used for measurement
 synchronisation.
 Power supply  12 V DC +/- 10% @ 0.5 A max.
 Connector  DIN 41612 Male
 Enclosure  19 inch module 3 HE, width 51 mm, dept 175 mm.
 Software  Configuration package for WIN98, WIN2000, Custom software on
 request.
