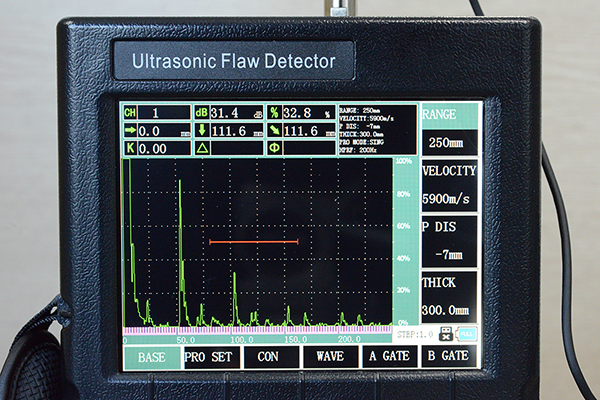

사진을 클릭하면 확대됩니다.
|
|
|
|
|

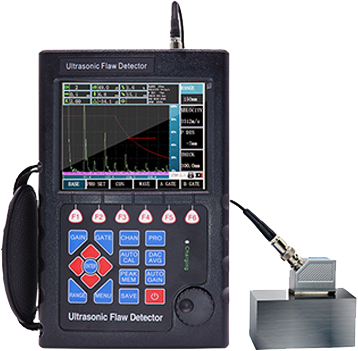

| JITAI9101은 지능형 디지털 초음파 탐상기입니다. 가장 진보된 디지털 통합 기술과 새로운 EL 디스플레이 기술을 채택했습니다. 이 장비는 강력하고 사용하기 쉬운 인공 지능 기술을 사용합니다. |
|
|
| 특징
|
 |
자동 보정, 자동 게인 |
|
DAC, AVG, TCG, B-스캔, AWS |
|
고속 캡처 및 매우 낮은 노이즈 |
|
밝은 곳에서 파형의 고대비 보기 |
|
강력한 PC 소프트웨어 및 보고서를 Excel로 내보낼 수 있음 |
|
|
|
| 기능
|
|
자동으로 정확한 결함 위치 표시(깊이 d, 레벨 p, 거리 s, 진폭, sz dB, ф) |
|
자동 스위치 3개의 스태프 게이지(깊이 d, 레벨 p, 거리 s) |
|
트랜스듀서 영점, 각도, 전면 가장자리 및 재료 속도의 자동 보정 |
|
에코를 평가하기 위해 DAC, TCG 및 AVG를 만들고 사용하는 것이 편리하며 곡선을 수정하고 보상할 수 있음 |
|
6dB DAC 기능 |
|
500개의 독립 설정, 모든 기준을 자유롭게 입력 가능, 테스트 블록 없이 현장에서 작업 가능 |
|
500A 그래프의 대용량 메모리 |
|
자동 게인 및 게인 스캔 |
|
피크 홀드 및 피크 메모리 |
|
B-스캔 |
|
AWS D1.1 |
|
테스트 과정과 플레이 영상을 자동으로 제작. upan을 사용하면 영상 길이는 무제한 |
|
강력한 PC 소프트웨어 및 보고서를 Excel로 내보낼 수 있음 |
|
리튬 배터리, 최대 12시간까지 작동 가능 |
|
임베디드 소프트웨어는 온라인으로 업데이트될 수 있음 |
|
|
|
| 기타 보조 기능
|
|
디스플레이 정지 |
|
자동 에코 정도 |
|
각도와 K값 |
|
시스템 매개변수의 잠금 및 잠금 해제 기능 |
|
전자시계 달력 |
|
2개의 게이트 설정 및 알람 표시 |
|
게이트 및 DAC 알람 |
|
|
|
| 사양
|
|
측정 범위(mm):0~10000mm |
|
채널: 500 |
|
주파수 범위(MHz): 0.2~20MHz |
|
재료 속도(m/s): 1000~15000m/s |
|
수직 선형성 오류: ≤3% |
|
수평 선형성 오류: ≤0.1% |
|
감도 이탈: ≥62dB |
|
동적 범위: ≥32dB |
|
분해능: ≥36dB |
|
게인(dB): 0~120dB |
|
측정 모드: 단일, 이중, 통과 |
|
리젝트: 0~80% |
|
펄스 변위(μs): -20 ~ +3400 |
|
0(μs): 0.0 ~ 99.99 |
|
포트 유형: BNC(Q9) 또는 Lemo 01(C9) |
|
작동온도(℃): -20 ~ 70 |
|
높이 * 가로 * 세로(mm): 240 * 156 * 48 |
|
무게(kg): 1.0(배터리 포함) |
|
|
|
| 표준 구성 |
|
본체 |
1 |
|
직선 빔 프로브 |
1 |
|
앵글 프로브 |
1 |
|
기계-프로브 케이블 |
1 |
|
전원 어댑터(충전기) |
1 |
|
데이터 처리 소프트웨어 |
1 |
|
USB 통신 케이블 |
1 |
|
사용 설명서 |
1 |
|
기기 케이스 |
1 |
|
보증서 |
1 |
|
포장 목록 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|

|
|
|
|
