ST100 볼트 축력계는 EMAT 이중 파동 기술을 채택하여 각 볼트의 원래 길이를 알지 못한 채 사용 중인 볼트의 현장 축력을 측정합니다. 볼트에 커플런트를 바르거나 볼트 표면을 연마할 필요가 없습니다. 볼트 머리에 문자가 돌출된 일부 볼트, 직경이 얇은 스터드, 내부 육각형 구멍이 있는 볼트 및 오목한 표면이 있는 볼트에 대해서도 측정이 가능합니다. 축력계는 대규모 장비 제작 및 조립 시 설치된 볼트의 사전 조임력 확인 및 수용, 사용 중인 대형 장비의 볼트 결함 처리, 볼트 설치 기술의 독립적 검증 및 운용 중인 대규모 장비의 볼트 축력 라인 순항 기술 영역에서 널리 사용됩니다.

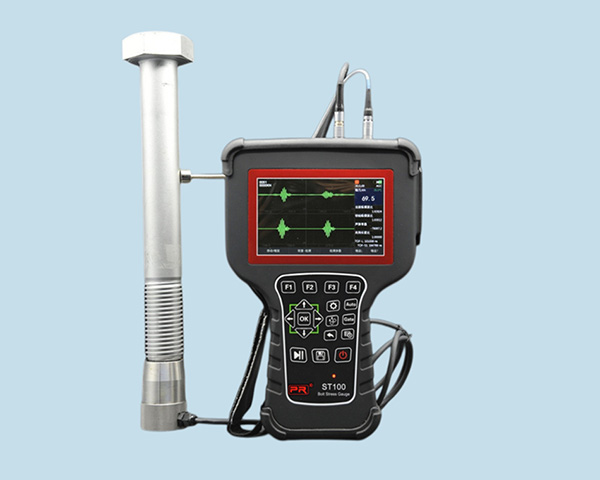

이미지를 클릭하면 확대됩니다.

ST100의 특징
세계 최초의 EMAT 이중파 볼트 축력계(특허 번호 ZL201810893704.4)
커플런트나 샘플 표면 연마 없이 현장에서 볼트 축력을 감지할 수 있기 때문에 엔지니어링 응용 분야에 실제로 적합한 기술
교체 가능한 리튬 배터리 전원 공급 장치를 갖춘 휴대용 디자인, 5인치 화면의 고휘도 디스플레이, 한 손으로 조작할 수 있도록 특수 설계된 키 위치
이 장치는 자동 웨이브 선택, 자동 결과 생성, 원키 저장 및 몇 초 내에 결과 전달 기능을 통해 현장 작업 목적에 반복적으로 최적화
전통적인 중장비 상자나 컴퓨터 없이 휠 허브와 같은 좁은 장소에 쉽게 접근할 수 있도록 통합되고 간결한 디자인
장치의 데이터는 Bluetooth를 통해 컴퓨터와 휴대폰으로 가져올 수 있음. 데이터는 회사의 볼트 클라우드에 업로드되거나 관련 구성 및 데이터가 회사의 볼트 클라우드에서 다운로드될 수 있음
강력한 볼트 클라우드 데이터베이스는 장비 애플리케이션을 지원

ST100의 사양
볼트 사양 M20-M64, 길이 130mm-800mm
반복 감지 정확도 GB/T19568의 사전 조임력 ±1%
테스트 속도 ＜15S/PCS
감도 1ns
초음파 주파수 3MHz-5MHz
게인 0-100dB
테스트 모드 자동
Bolt 클라우드 데이터베이스 인터페이스 지원
테스트 결과 저장 지원
컴퓨터 통신 지원
프로브 유형 이중파 EMAT
표시 화면 5"
전원 공급 모드 리튬 이온 배터리 모듈(교체 가능)
배터리 지속 시간 약 8시간
치수 약 260mm×170mm×50mm
무게 약 1.2kg

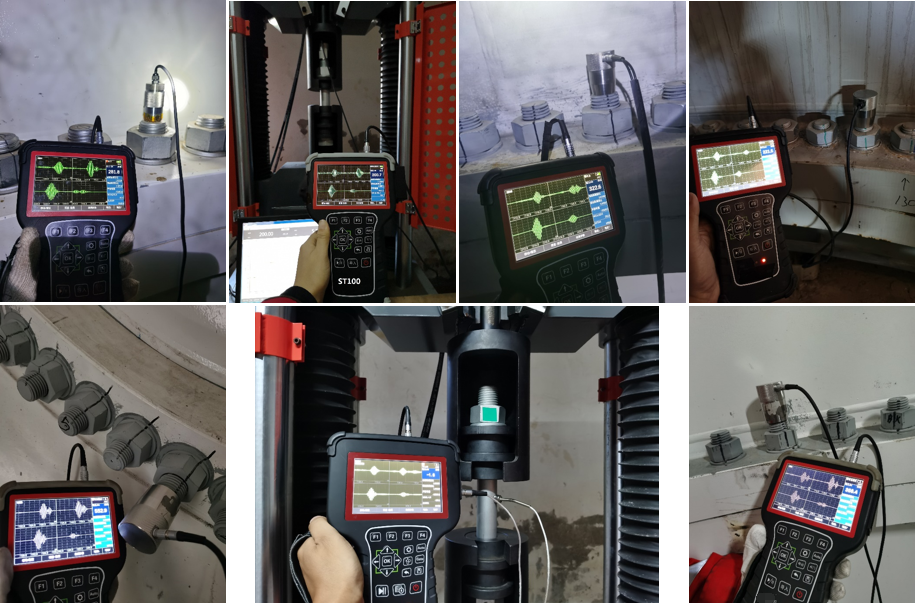

응용 분야
풍력 터빈 타워 볼트 및 블레이드 볼트의 축력 테스트와 같은 풍력 산업
교량 연결 볼트의 축력 테스트와 같은 교량 산업
통신 기지국 연결 볼트의 축력 테스트와 같은 전력 타워 산업
트랙 볼트의 축력 테스트와 같은 철도 산업
고강도 볼트 시험, 고강도 볼트 설치 기술, 고강도 볼트 연구개발 등 볼트 설계 산업
엔진 볼트의 축력 테스트 등 자동차 산업
