래에 FRP와 고무 제품이 많이 사용됨에 따라 이에 따른 품질 관리, 보증 및 검사에 대한 수요가 증가되었다.

하지만 FRP/고무와 같은 재질들은 재료 내부에서 작은 기포에 의한 혹은 불연속 선에 의한 반사가 많이 일어나기 때문에 일반적인 초음파 두께 측정기로는 측정이 불가능하므로 이에 대한 검사가 소홀해진 부면이 없지 않다.

UDM-1100은 특수한 초음파 회로와 탐촉자를 사용하여 저면으로부터 들어오는 신호를 읽어서 측정값을 디스플레이 한다.

UDM-1100은 휴대가 간편하며 탐촉자를 포함하여350 그램이다.

적용례
   보트의 FRP 두께    항공기 동체    자동차 부품
   보온 용기    FRP 탱크     굴뚝
   두꺼운 플라스틱 파이프    콘베이어 벨트    타이어
   합성 수지 제품    기타

기본 구성
   UDM-1100 본체    2 MHz 탐촉자    탐촉자 케이블 1 m
   알칼리 밧데리    교정 블록    카플런트
   사용 설명서    휴대용 케이스

선택 사양
   2 MHz 파이프용 탐촉자    1 MHz 고침투형 탐촉자

기기 사양
   표시부 : EL 백라이트에 의한 LCD 표시
   측정 방법 : 초음파 펄스 에코 방법
   주파수 사용 범위 : 1 ∼ 2 MHz
   분해능 : 0.1 mm
   측정 범위 : 1.0 ∼ 50.0 mm (일반적인 FRP의 경우)
   자동 모드 선택 : 표준 모드 1.0 ∼ 25.0 mm
                             고침투 모드 5.0 ∼ 50.0 mm
                             파이프 모드 2.5 ∼ 10.0 mm (내경 25 mm 이상)
   측정 오차 : ±0.1 ∼ 0.25 mm
   음속 조정 범위 : 500 ∼ 9,999 m/s
   반복율 : 2 Hz
   전원 : 1.5 볼트 알카라인 배터리
   밧데리 사용 시간 : 연속 12 시간 / 백라이트를 사용할 경우 8 시간
   자동 전원 차단 : 약 3분간 사용하지 않을 경우
   표시 기능 : 밧데리 상태 / 카플런트 상태 /
                     금속 표면에 본딩된 레진(resin)을 측정할 때 "QPT 표시
   사용 온도 : -10℃ ∼ 50℃
   크기 : 66 x 140 x 28 mm
   무게 : 290 그램 (본체), 60 그램 (탐촉자)

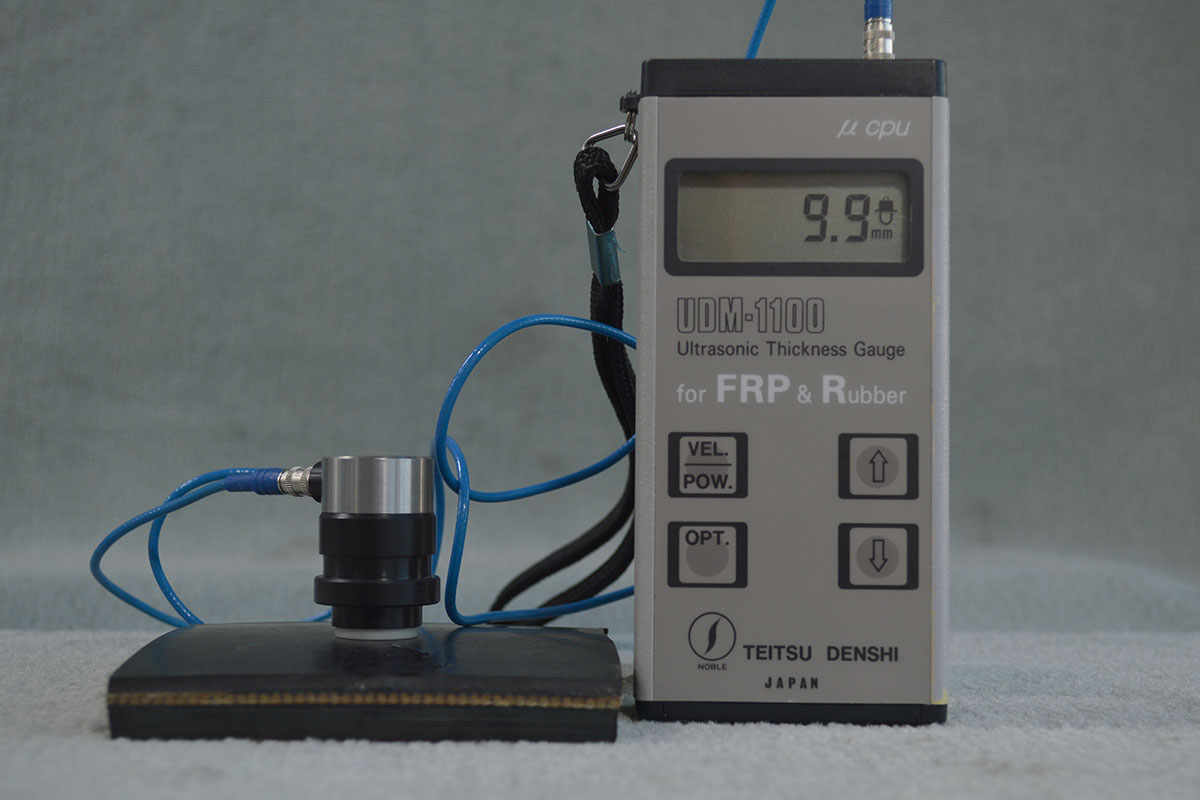

본체와 탐촉자
측정 장면
측정 장면
