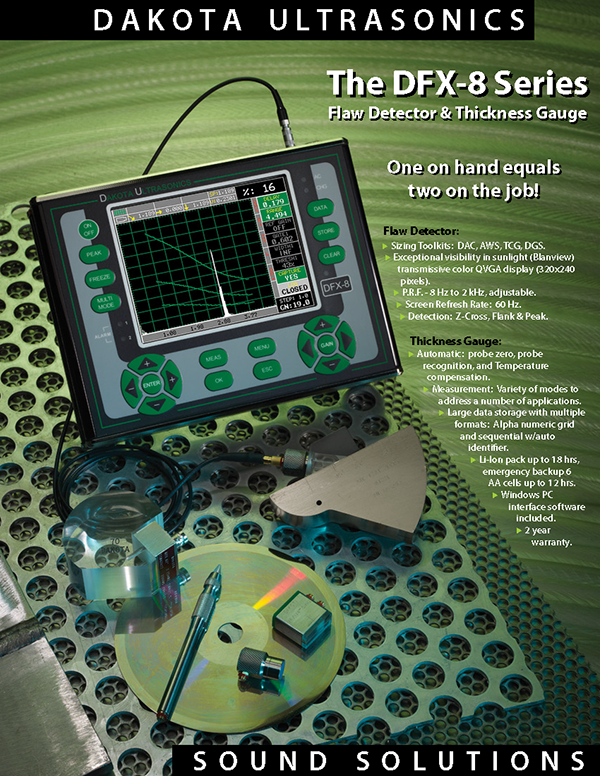

두 손으로 하는 작업을 한 손으로!

두께 측정기
펄서 전압: 100 – 200볼트 구형파
게인: 0 – 110dB 범위
필터: 광대역, 1, 2, 5 & 10MHz
사이징 툴킷: DAC, AWS, TCG, DGS
햇빛 아래서도 보기 가능한 Blanview QVGA 디스플레이(320×240픽셀)
P.R.F: 8Hz ~ 2kHz, 조정 가능
화면 주사율: 60Hz
감지 모드: Z-크로스, 플랭크 및 피크

결함 탐상기
자동: 프로브 영점, 프로브 인식 및 온도 보상
트랜스듀서 유형: 이중 요소, 단일 접점 및 딜레이 라인
측정 모드: 펄스 에코(PE), 에코 에코(EE), 에코 에코 검증(E-EV), 펄스 에코 코팅(PECT),
  펄스 에코 온도 보상(PETP) 및 코팅만 포함(CT) 다양한 애플리케이션을 처리하는 모드
3개의 독립 게이트
다양한 형식의 대용량 데이터 저장: 영숫자 그리드 및 순차적 자동 식별자
최대 64개의 사용자 정의 설정 저장

사양
일반
크기: 8.5W x 6.5H x 2.5D인치(216 x 165 x 70mm)
무게: 2.04kg(4.5파운드), 배터리 포함
케이스: 니켈 도금 알루미늄 엔드 캡이 있는 압출 알루미늄 본체(개스킷 밀봉)
디스플레이: Blanview 햇빛 판독 가능 QVGA TFT 컬러 디스플레이(320 x 240픽셀)
  가시 영역 4.54 x 3.40인치(115.2 x 86.4mm) 또는 5.7인치(144.78mm) 대각선
  16가지 색상 팔레트, 다양한 색상 옵션 및 다양한 밝기
다양한 형식의 대용량 데이터 저장: 영숫자 그리드 및 순차적 자동 식별자
최대 64개의 사용자 정의 설정 저장
화면 주사율: 60Hz
디스플레이 보기: 결함 탐지기: 전파, +/- 정류 또는 RF
  두께 게이지: 숫자, +/- 정류, RF 또는 B-스캔
타이밍: 단일 샷 100MHz 8비트 초저전력 디지타이저를 사용한 정밀 TCXO 타이밍
측정 게이트: 2개의 독립적인 게이트(결함) 및 3개의 게이트(두께)
  전체 범위에서 조정 가능한 시작 및 너비. 진폭 5-95%, 1% 단계
  가청 및 시각적 경보가 있는 각 게이트에 대한 포지티브 또는 네거티브 트리거링
작동 온도: 14~140F(-10C~60C)
환경: IP65 요구 사항 충족

펄서
펄서 유형: 2개의 조정 가능한 구형파 펄서
P.R.F.: 선택 가능한 단계에서 8 ~ 2000Hz(8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)
펄서 전압: 100 – 200볼트 피크 진폭, 상승/하강 시간 < 50옴에서 10ns
펄스 폭: 40 ~ 400ns. 선택 가능한 단계 옵션 40, 80 및
  400ns(스파이크 라벨이 붙음, 가늘고 넓음)

리시버
게인: 0.2dB 분해능에서 0 ~ 110dB. 수동 및 AGC 제어
댐핑: 50, 75, 100, 300, 600, 1500옴
주파수 대역: 광대역 1.8 – 19MHz(-3dB). 1MHz, 2MHz, 5MHz, 10MHz의 4개의 협대역.
  0.5 및 15MHz에서 DFX-8+ 추가 협대역
수평 선형성: +/- 0.4% FSW
수직 선형성: +/- 1% FSH
증폭기 선형성: +/- 1dB
진폭 측정: 0 ~ 100% FSH, 1% 분해능
딜레이: 강철 속도에서 0 – 999인치(25,375mm)

전원
리튬 이온 팩: 10.8v, 2Ah, 일반 작동 18시간
배터리 백업: 비상 배터리 백업. 6개의 1.5V 알카라인, 1.2V AA Nicad 셀,
  1.2V AA NI-MH 또는 기타 동등한 전원
배터리 수명(연속 사용): 알카라인(12시간), Nicad(5시간) 및 NI-MH(12시간), 기본 설정

연결
USB: 다이렉트 USB 1.1 PC 연결
전원 커넥터: 12v @ 2A, 어댑터 100-240VAC, .7A, 50-60Hz
5핀 LEMO(포함)
RS232 출력: RS232 PC 직렬 인터페이스
알람 출력: 게이트에 의해 트리거되는 2개의 독립적인 알람 출력
트랜스듀서 커넥터: 2개의 LEMO 00 커넥터

보정
자동 보정: 세로(직선) 또는 전단(각도).
프로브 유형: 단일 접점, 이중, 딜레이 및 각도.
단위: 영어(in), 미터법(mm) 또는 시간(μs)
영어(in), 미터법(mm) 또는 시간(μs)
속도: 0.0100~0.6300in/μs(256~16,000m/s)
테스트 범위: 강철 속도에서 최소 0~0.303인치(7.70mm),
  최대 1200인치(30,480mm). 연속 가변
제로 오프셋(프로브 제로): 0–999.999μs
재료 속도표: 다양한 재료 유형에 대한 세로 및 전단 속도를 포함합니다.

메모리
로그 형식: 그리드(영숫자) 또는 순차(자동 식별자)
4GB 내부 및 최대 64GB 외부 SD 슬롯
화면 캡처: 빠른 문서화를 위한 비트맵 그래픽 캡처
사용자 설정: 64개의 사용자 구성
Windows PC 및 MAC OSX 소프트웨어

비디오
원격 커맨더: Java PC 소프트웨어를 통해 교육/프레젠테이션 목적으로 원격 표시 및
  제어, 맞춤형 시스템 통합 가능

결함 탐상기: 기능
TRIG: 빔 경로, 깊이, 표면 거리 및 곡면 보정의 삼각 표시
  앵글 빔 트랜스듀서와 함께 사용
DAC: 최대 16개의 포인트를 입력하여 DAC 곡선을 디지털 방식으로 그리는 데 사용할
  수 있습니다. 참조 -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB.
  %DAC 또는 dB로 표시되는 진폭
AWS: AWS D1.1 구조 용접 코드에 따른 자동 결함 크기 조정
AVG/DGS: 프로브 데이터를 사용한 자동 결함 크기 조정
  최대 64개의 사용자 정의 설정 저장
TCG: 시간 보정 게인. 50dB 동적 범위, 마이크로초당 20dB,
  곡선 정의를 위한 최대 16개 포인트
측정 모드: 펄스 에코(P-E)는 0.025인치에서 100피트(0.63mm에서 3048cm)까지 측정
Auto-Cal: 두 개의 기준점으로 자동 보정을 제공합니다.
감지 모드: 제로 크로싱, 플랭크 및 피크
Display Freeze: 현재 파형을 화면에 유지
피크 메모리: 에코다이나믹 패턴 결정용

두께 측정기: 기능
측정 모드(이중 요소)
펄스 에코 모드(PE) – (피트 및 결함 감지) 측정 범위는
  0.025인치 ~ 100피트(0.63mm ~ 3048cm)입니다.
펄스 에코 코팅 모드 – (재료, 코팅, 피트 및 결함 감지):
  재료: 0.025인치 ~ 100피트(0.63mm ~ 3048cm)
  코팅: 0.001 ~ 0.100인치(0.01 ~ 2.54밀리미터)
Pulse-Echo Temp Comp Mode(PETP) – (Pit & FlawDetection)
  자동 온도 보상 – 0.025인치 ~ 100피트(0.63mm ~ 3048cm) 측정
Echo-Echo Mode(E-E) – (Thru Paint & Coatings) 측정 범위는
  0.050~4.0인치(1.27~102밀리미터)입니다. 이것은 코팅에 따라 다릅니다.
Echo-Echo Verify(E-EV) – (Thru Paint & Coatings) 측정 범위는
  0.050~1.0인치(1.27~25.4밀리미터)입니다. 이것은 코팅에 따라 다릅니다.
코팅 전용 모드(CT) – (코팅 두께) 0.0005에서 0.100인치(0.0127에서 2.54밀리미터)까지
  측정합니다. 범위는 코팅에 따라 +/- 달라집니다.
재료 및 코팅에 대한 1점 및 2점 보정 옵션 또는 기본 재료 유형 선택
자동 프로브 영점, 인식 및 온도 보상
초당 최대 50회 판독의 고속 스캔
상한/하한 제한이 있는 가청 경보
QC 검사를 위한 내장 차동 모드
64개의 사용자 지정 설정 구성

트랜스듀서
딜레이 라인: 얇은 재료의 정밀 테스트를 위한 고주파 단일 요소 딜레이 라인 스타일
펜슬: 접근이 어려운 영역 및 어려운 형상의 재료 테스트를 위한
  고주파 단일 요소 딜레이 라인 스타일
접점: 범용 종파 및 전단파 탐상을 위한 단일 요소 접점 스타일
이중: 종파 및 전단파 부식 검사를 위한 Pitch/Catch 이중 요소 스타일

인증
두께 측정기: NIST 및 MIL-STD-45662A로 추적 가능한 공장 보정
결함 탐상기: EN12668-1 준수

보증
2년 제한 보증
