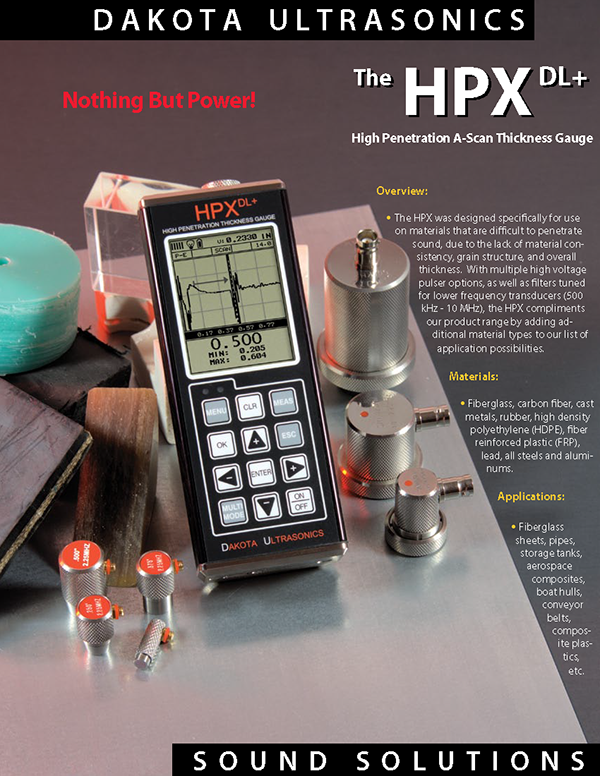

HPX는 불균질 재료, 거친 입자 구조 및 전체 두께의 부족으로 인해 초음파가 통과하기 어려운 재료에 사용하도록 특별히 설계되었습니다. 다양한 고전압 펄서 옵션과 저주파 탐촉자(500kHz - 10MHz)에 맞게 조정된 필터를 통해 HPX는 적용 가능성 목록에 추가 재료 유형을 추가하여 제품 범위를 보완하고 있습니다.
재료
유리 섬유 탄소 섬유 주조 금속 고밀도 폴리에틸렌(HDPE) 섬유 강화 플라스틱(FRP) 납 모든 철강 및 알루미늄 유리 섬유 시트 파이프 저장 탱크 항공우주 합성물 보트 선체 컨베이어 벨트 합성 플라스틱 기타물리적
크기:
너비(2.5인치/63.5mm) x 높이(6.5인치/165mm) x 깊이(1.24인치/31.5mm)
무게:
11oz (312g) (배터리 포함)
키보드:
12개의 촉각 키가 있는 멤브레인 스위치 패드
작동 온도:
14~140F(-10C~60C)
케이스:
니켈 도금 알루미늄 엔드 캡이 있는 압출 알루미늄 본체(개스킷 밀봉)
데이터 출력:
USB-C 포트. Windows® PC 인터페이스 소프트웨어.
화면:
1/8인치 VGA 그레이스케일 디스플레이(240 x 160픽셀); 가시 영역 2.4 x 1.8인치(62 x 5.7mm); EL 백라이트(켜기/끄기/자동 반전).
초음파 사양
측정 모드:
펄스-에코(P-E): 콘택트 탐촉자
에코-에코(E-E): 콘택트 탐촉자
에코-에코 검증(E-EV): 콘택트 탐촉자
펄서:
스파이크 - 200볼트 조절 가능
구형파: 400볼트 조정 가능
톤 버스트: 선택 가능한 주파수로 400볼트 조절 가능
리시버:
110dB 범위의 수동 또는 AGC 게인 제어, 선택한 모드에 따라 다름. 조정 가능한 댐핑(50, 75, 100, 300, 600 및 1500옴).
주파수 범위:
500kHz ~ 10MHz
타이밍:
싱글 샷 100MHz 8비트 초저전력 디지타이저를 사용한 정밀 TCXO 타이밍
전원
라인 전원:
USB-C를 PC 또는 전원 콘센트에 연결
배터리:
3개의 AA 셀. 알카라인 - 35시간, Nicad - 10시간 및 NI-MH - 35시간
* 펄서 및 백라이트 설정에 따라 다름
5분 동안 사용하지 않으면 자동 전원 꺼짐
배터리 상태 아이콘
측정
범위:
* 재료 유형 및 일관성에 따라 다름
펄스-에코 접촉:
강철 0.050인치 – 100.0피트(1.27mm – 30.5meter)
복합 재료 0.100인치 – 5.00인치(2.54mm – 127mm)
에코-에코 접촉:
강철 0.100–3.0피트(2.54–91.44cm)
에코-에코 검증 접촉:
강철 0.100–6.0인치(2.54–152.4mm)
해상도(선택 가능):
+/- 0.1인치(0.1mm)
+/- 0.01인치(0.01mm)
속도 범위:
0.0122 ~ 0.7300인치/μs
309.88 ~ 18542m/s
단일 및 2점 보정 옵션 또는 기본 재료 유형 선택
단위:
인치 혹은 밀리미터
화면
디스플레이 보기:
A-스캔: 수정된 +/-(결함 보기) RF(전체 파형 보기). 화면 주사율 25Hz
B-스캔: 시간 기반 횡단면 보기. 속도 변수를 표시(초당 10~200회 판독)
큰 숫자: 표준 두께 보기; 숫자 높이: 17.78mm(0.700인치)
스캔 바: 속도 10Hz. B-스캔 및 큰 숫자 보기에서 볼 수 있음
바 그래프: 측정 안정성
메모리
로그 형식: 그리드(영숫자) 또는 순차(자동 식별자)
용량: 4Gb 내부 SD 카드
화면 캡처: 빠른 문서화를 위한 비트맵 그래픽 캡처(.tif)
접근할 수 없는 위치를 나타내는 OBSTRUCT
트랜스듀서
트랜스듀서 유형:
단일 접점(1 ~ 10MHz) 및 맞춤형 500kHz 딜레이 라인(HPD1005B)
착탈이 용이한 LEMO "00" 커넥터
표준 4피트 케이블, 맞춤형 트랜스듀서 및 케이블 길이 사용 가능
특징
설정:
64개의 사용자 정의 커스텀 설정
게이트:
선택한 측정 모드에 따라 3개의 조정 가능한 게이트
알람 모드:
가청 신호음 및 시각적 LED로 Hi 및 Lo 허용 오차 설정
스캔 모드:
초당 250회 판독을 수행하고 트랜스듀서를 제거할 때 발견된 최소 판독치를 표시
연결
출력: 직접 USB-C 1.1 PC 연결.
트랜스듀서 커넥터: LEMO 00
인증
NIST 및 MILSTD-45662A로 추적 가능한 공장 보정
보증
제한적 2년
크기:너비(2.5인치/63.5mm) x 높이(6.5인치/165mm) x 깊이(1.24인치/31.5mm)
무게:11oz (312g) (배터리 포함)
키보드:12개의 촉각 키가 있는 멤브레인 스위치 패드
작동 온도:14~140F(-10C~60C)
케이스:니켈 도금 알루미늄 엔드 캡이 있는 압출 알루미늄 본체(개스킷 밀봉)
데이터 출력:USB-C 포트. Windows® PC 인터페이스 소프트웨어.
화면:1/8인치 VGA 그레이스케일 디스플레이(240 x 160픽셀); 가시 영역 2.4 x 1.8인치(62 x 5.7mm); EL 백라이트(켜기/끄기/자동 반전).
초음파 사양
측정 모드:펄스-에코(P-E): 콘택트 탐촉자
에코-에코(E-E): 콘택트 탐촉자
에코-에코 검증(E-EV): 콘택트 탐촉자
펄서:스파이크 - 200볼트 조절 가능
구형파: 400볼트 조정 가능
톤 버스트: 선택 가능한 주파수로 400볼트 조절 가능
리시버:110dB 범위의 수동 또는 AGC 게인 제어, 선택한 모드에 따라 다름. 조정 가능한 댐핑(50, 75, 100, 300, 600 및 1500옴).
주파수 범위:500kHz ~ 10MHz
타이밍:싱글 샷 100MHz 8비트 초저전력 디지타이저를 사용한 정밀 TCXO 타이밍
전원
라인 전원: USB-C를 PC 또는 전원 콘센트에 연결
배터리: 3개의 AA 셀. 알카라인 - 35시간, Nicad - 10시간 및 NI-MH - 35시간
* 펄서 및 백라이트 설정에 따라 다름
5분 동안 사용하지 않으면 자동 전원 꺼짐
배터리 상태 아이콘
측정
범위:* 재료 유형 및 일관성에 따라 다름
펄스-에코 접촉:강철 0.050인치 – 100.0피트(1.27mm – 30.5meter)
복합 재료 0.100인치 – 5.00인치(2.54mm – 127mm)
에코-에코 접촉:강철 0.100–3.0피트(2.54–91.44cm)
에코-에코 검증 접촉:강철 0.100–6.0인치(2.54–152.4mm)
해상도(선택 가능):+/- 0.1인치(0.1mm)
+/- 0.01인치(0.01mm)
속도 범위:0.0122 ~ 0.7300인치/μs
309.88 ~ 18542m/s
단일 및 2점 보정 옵션 또는 기본 재료 유형 선택
단위:인치 혹은 밀리미터
화면
디스플레이 보기:A-스캔: 수정된 +/-(결함 보기) RF(전체 파형 보기). 화면 주사율 25Hz
B-스캔: 시간 기반 횡단면 보기. 속도 변수를 표시(초당 10~200회 판독)
큰 숫자: 표준 두께 보기; 숫자 높이: 17.78mm(0.700인치)
스캔 바: 속도 10Hz. B-스캔 및 큰 숫자 보기에서 볼 수 있음
바 그래프: 측정 안정성
메모리
로그 형식: 그리드(영숫자) 또는 순차(자동 식별자)
용량: 4Gb 내부 SD 카드
화면 캡처: 빠른 문서화를 위한 비트맵 그래픽 캡처(.tif)
접근할 수 없는 위치를 나타내는 OBSTRUCT
트랜스듀서
트랜스듀서 유형:단일 접점(1 ~ 10MHz) 및 맞춤형 500kHz 딜레이 라인(HPD1005B)
착탈이 용이한 LEMO "00" 커넥터
표준 4피트 케이블, 맞춤형 트랜스듀서 및 케이블 길이 사용 가능
특징
설정:64개의 사용자 정의 커스텀 설정
게이트:선택한 측정 모드에 따라 3개의 조정 가능한 게이트
알람 모드:가청 신호음 및 시각적 LED로 Hi 및 Lo 허용 오차 설정
스캔 모드:초당 250회 판독을 수행하고 트랜스듀서를 제거할 때 발견된 최소 판독치를 표시
연결
출력: 직접 USB-C 1.1 PC 연결. 트랜스듀서 커넥터: LEMO 00인증
NIST 및 MILSTD-45662A로 추적 가능한 공장 보정
보증
제한적 2년
