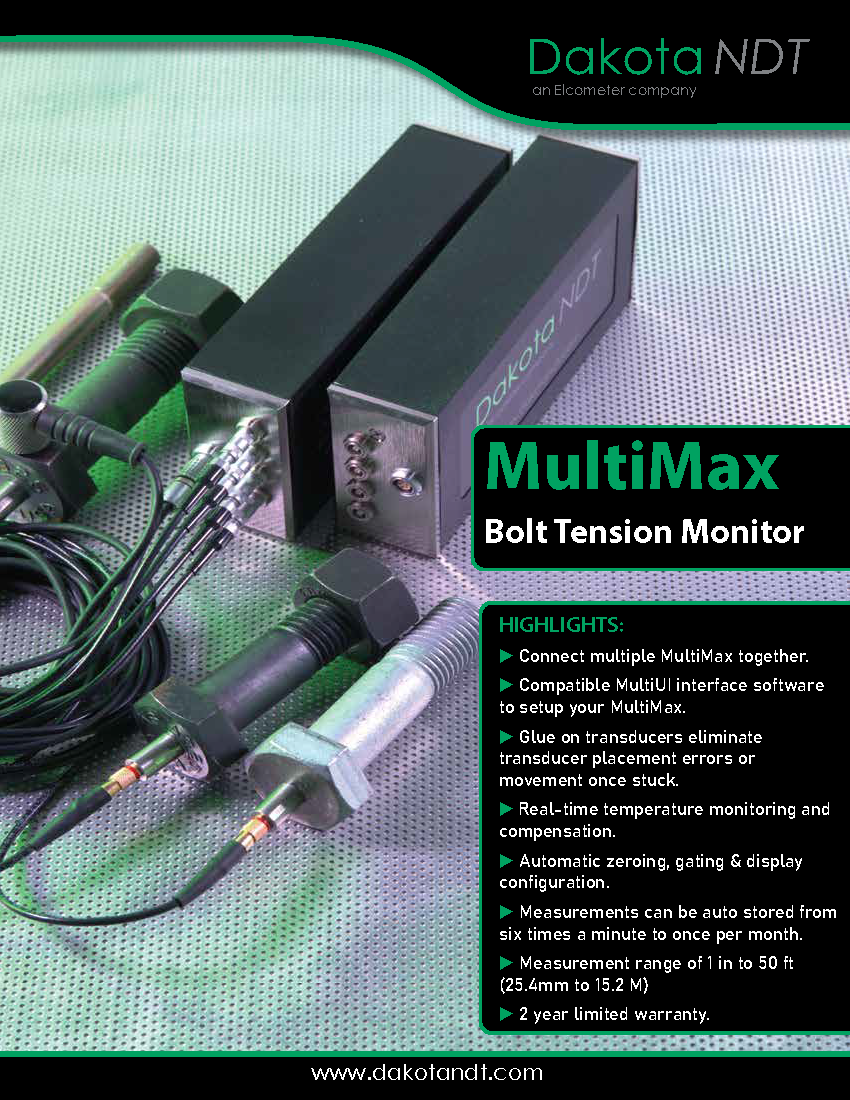

Dakota NDT의 MultiMax는 최첨단 4채널 초음파 볼트 장력 모니터로, 세계 어디에서든 체결부의 신장, 하중, 응력, 변형에 대한 정밀한 실시간 데이터를 제공합니다.
Dakota MultiMax는 초음파 정밀도로 볼트 장력을 직접 측정하여 마찰로 인한 부정확성을 제거함으로써 체결부 모니터링에 혁신을 가져옵니다. 이제, 중요한 볼트 체결부가 얼마나 멀리 떨어져 있든, 절대적인 정확성과 실시간 관찰을 확보할 수 있다고 상상해 보십시오.
Dakota MultiMax 볼트 장력 모니터는 체결부 길이 변화를 원격으로 지속적으로 측정합니다. 직관적인 Dakota MultiUI 소프트웨어를 통해 기존 상태 모니터링 시스템에 손쉽게 통합할 수 있습니다. 이 강력한 조합은 볼트 신장의 실시간 상태 모니터링을 가능하게 하여 선제적인 유지보수를 지원하고 비용이 큰 고장을 예방합니다. 또한 MultiMax는 손쉽게 확장이 가능하여 수백 개의 볼트를 동시에 모니터링할 수 있습니다.
전례 없는 제어력을 확보하고 볼트 체결부의 완전성을 보장하십시오. Dakota NDT MultiMax를 선택하십시오.
Dakota MultiMax는 초음파 정밀도로 볼트 장력을 직접 측정하여 마찰로 인한 부정확성을 제거함으로써 체결부 모니터링에 혁신을 가져옵니다. 이제, 중요한 볼트 체결부가 얼마나 멀리 떨어져 있든, 절대적인 정확성과 실시간 관찰을 확보할 수 있다고 상상해 보십시오.
Dakota MultiMax 볼트 장력 모니터는 체결부 길이 변화를 원격으로 지속적으로 측정합니다. 직관적인 Dakota MultiUI 소프트웨어를 통해 기존 상태 모니터링 시스템에 손쉽게 통합할 수 있습니다. 이 강력한 조합은 볼트 신장의 실시간 상태 모니터링을 가능하게 하여 선제적인 유지보수를 지원하고 비용이 큰 고장을 예방합니다. 또한 MultiMax는 손쉽게 확장이 가능하여 수백 개의 볼트를 동시에 모니터링할 수 있습니다.
전례 없는 제어력을 확보하고 볼트 체결부의 완전성을 보장하십시오. Dakota NDT MultiMax를 선택하십시오.
주요 특징
 |
고정밀 측정: Dakota MultiMax는 장력 상태의 체결부에 대해 신장(연장), 하중, 응력 및 변형률(%)을 매우 높은 정밀도로 측정합니다. |
|
초음파 기술: 체결부 길이를 따라 초음파를 전송하고 전송 시간 변화를 측정함으로써 Dakota MultiMax는 정확한 계산을 제공하며, 토크 기반 방식의 한계를 극복합니다. |
|
다채널 효율성: 네 개의 독립 채널을 갖춘 Dakota MultiMax는 네 개의 볼트를 동시에 모니터링하여 생산성을 향상시킵니다. |
|
확장성: 여러 개의 Dakota MultiMax 모듈을 함께 연결하여 하나의 인터페이스에서 다수의 채널을 모니터링할 수 있습니다. |
|
사용자 친화적 소프트웨어: Dakota MultiUI 인터페이스 소프트웨어는 Dakota MultiMax의 설정 및 모니터링을 간소화하며, 로컬 또는 원격 위치에서 접근할 수 있습니다. |
|
원격 제어: 내장된 원격 커맨더 운영 시스템은 개별 모듈과 채널의 원격 제어를 가능하게 합니다. |
|
맞춤형 인터페이스: Dakota MultiMax에 내장된 운영 체계를 통해 사용자는 자신만의 UI 소프트웨어 플랫폼을 만들 수 있습니다. |
|
내구성 및 컴팩트 디자인: Dakota MultiMax는 니켈 도금 알루미늄 엔드 캡이 장착된 압출 알루미늄 바디로 제작되었으며, IP65 규격을 충족하고 무게는 단 16온스(약 453g)에 불과합니다. |
|
다용도 트랜스듀서 옵션: Dakota MultiMax는 1MHz에서 10MHz 범위의 단일 요소 트랜스듀서, 영구 설치를 위한 접착형 트랜스듀서, 다양한 커넥터 유형을 지원합니다. |
|
자동 기능: 자동 제로 설정, 게이팅 및 디스플레이 구성 기능이 포함되어 있습니다. |
|
온도 모니터링: 실시간 온도 모니터링과 보정 기능으로 정확한 측정을 보장합니다. |
|
데이터 기록 및 저장: 측정값은 자동 저장되며, 4GB 내부 SD 메모리에 다양한 형식으로 데이터 아카이브가 가능합니다. |
|
자동차 |
|
건설 |
|
항공우주 |
|
제조업 |
|
에너지 |
Dakota MultiMax가 최신 펌웨어로 실행되고 있는지 확인하려면 아래 버튼을 클릭하십시오.
| 모델 | MultiMax |
| 측정 범위 | PE - 25.4 - 25,400mm (1 - 999”) EE, EEV |
| 속도 보정 범위 | 1250 - 13,995m/s (0.0492 - 0.5510 in/μs) |
| 온도 보정 | ■ |
| 메모리 및 데이터 기록 | 4GB 내부 메모리, 고정 그리드 형식 |
| 보정 옵션 | 자동, 고정, 단일점 및 이중점 |
| 트랜스듀서 프로브 유형 | 단일 요소 |
| 트랜스듀서 주파수 범위 | 1 - 10MHz |
| 단위(선택 가능) | in/mm, μs |
| 저전력 표시기 | ■ |
| 트랜스듀서 커넥터 유형 | Microdot, Lemo and BNC |
| USB-C 인터페이스 | ■ |
| 온도 센서 | ■ |
| 타이밍 | 정밀 TCXO 타이밍과 단일 샷 100 MHz 8비트 초저전력 디지타이저 |
| 펄서 유형 | 스파이크 펄서 전압: 100 – 200V, 선택 가능한 단계 옵션 - 스파이크, 씬(Thin), 와이드(Wide) |
| 댐핑 | 50옴 고정 |
| 주파수 대역 | 광대역 1.8 - 19 MHz (-3dB) 필터 |
| 수평 선형성 | +/- 0.4% FSW |
| 수직 선형성 | +/- 1% FSH |
| 증폭기 선형성 | +/- 1 dB |
| 지연 | 25,400mm (0 - 999.9”) - 강철 속도 기준 |
| 측정 게이트 | 선택한 측정 모드에 따라 세 개의 독립 게이트를 제공하며, 가청 및 시각적 알람이 있습니다. 진폭은 5-95% 범위에서 1% 단위로 설정 가능합니다. |
| 자동 설정 | 각 볼트에 대해 탐지, 스코프 및 디스플레이 설정 과정을 자동화합니다. |
| 현장 보정 | 하중 및 응력을 활용한 정확도 향상을 위한 벡터 또는 회귀 보정 곡선 |
| 검출 | 제로 크로싱 |
| 시간 | 나노초 |
| 신장 | 길이 변화 (in/mm) |
| 하중 | 가해진 힘 하중 (파운드 KIP 또는 메가파스칼 MPa) |
| 응력 | 단위 면적당 가해진 힘 응력 (인치당 인치 또는 밀리미터당 밀리미터) |
| 변형률(%) | 신장과 유효 길이의 비율 |
| 볼트 재질 | 사전 설정된 목록 또는 사용자 정의 목록에서 유형 선택 |
| 접착형 | 트랜스듀서 배치 오류를 제거하기 위해 신장이 짧거나 최소인 짧은 볼트에 사용 가능 |
| 부품 번호 | 설명 | 인증 |
| Z-226-0001 | Dakota MultiMax 볼트 장력 모니터 | ○ |
| 작동 온도 | -10 °C ~ 60 °C (14 °F ~ 140 °F) | |
| 전원 공급 장치 | USB 전용 | |
| 측정기 무게 | 454g (16oz) - 배터리 포함 | |
| 측정기 크기 | 76 x 165 x 38mm ( 3.0 x 6.5 x 1.5" ) |
