특징

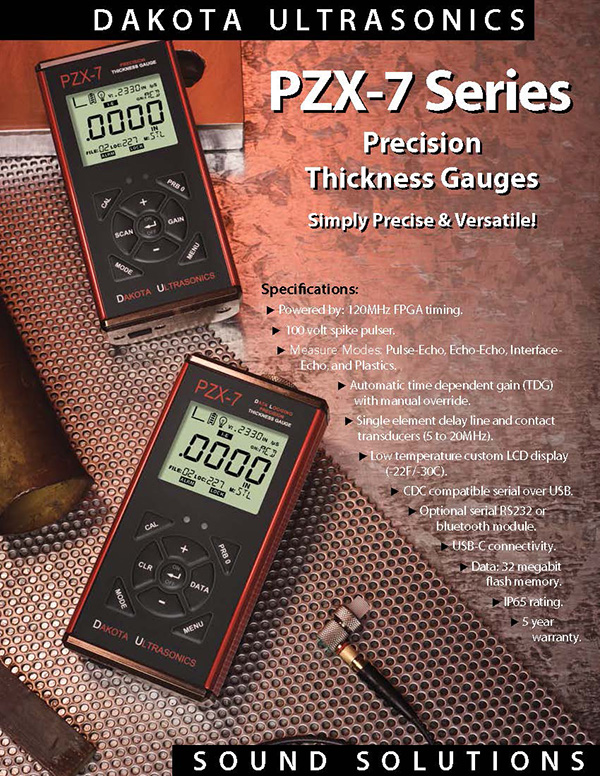

DAKOTA ULTRASONICS의 PZX 시리즈가 출시되었습니다. PZX-7 및 PZX-7DL에서 제공하는 다양한 기능을 통해 사용자는 특정 애플리케이션 요구 사항을 충족하거나 초과하는 품질 도구를 선택할 수 있습니다. Echo-to-Echo 모드에서는 페인트나 코팅을 제거하지 않고도 재료의 두께를 측정할 수 있습니다.
PZX-7 시리즈 측정기는 당사의 기본 싱글 엘리먼트 정밀 측정기이며 다양한 측정 모드를 갖추고 있어 여러 잠재적인 응용 분야를 처리합니다. 다양한 직경 옵션과 함께 고주파 및 저주파 트랜스듀서를 모두 사용할 수 있습니다. 두 모델 모두 데이터 저장 유무에 관계없이 USB-C 연결 기능이 있으며 CDC 클래스를 사용하는 USB-C를 통한 직렬 연결이 있습니다. 데이터 수집기 및 사용자 지정 앱과의 연결에 사용할 수 있는 RS232 및 블루투스 모듈은 선택 사항입니다. 5년 제한 보증은 PZX 시리즈의 신뢰성과 내구성에 대한 우리의 생각을 나타냅니다.
PZX-7 시리즈 측정기는 당사의 기본 싱글 엘리먼트 정밀 측정기이며 다양한 측정 모드를 갖추고 있어 여러 잠재적인 응용 분야를 처리합니다. 다양한 직경 옵션과 함께 고주파 및 저주파 트랜스듀서를 모두 사용할 수 있습니다. 두 모델 모두 데이터 저장 유무에 관계없이 USB-C 연결 기능이 있으며 CDC 클래스를 사용하는 USB-C를 통한 직렬 연결이 있습니다. 데이터 수집기 및 사용자 지정 앱과의 연결에 사용할 수 있는 RS232 및 블루투스 모듈은 선택 사항입니다. 5년 제한 보증은 PZX 시리즈의 신뢰성과 내구성에 대한 우리의 생각을 나타냅니다.
정밀 가공 스탬핑 항공기 자동차 얇은 플라스틱 그 외 다양한 애플리케이션물리적
무게: 11oz (312g) (배터리 포함).
크기: 2.5W x 5.17H x 1.24D 인치 (63.5W x 131.3H x 31.5Dmm).
작동 온도: -30 ° ~ 75 ° C (-22 ° ~ 167 ° F).
케이스: 니켈 도금 알루미늄 엔드 캡이 있는 압출 알루미늄 본체 (개스킷 밀봉).
전원
1.5V 알카라인, 1.2V 니켈 카드뮴 또는 1.5V 리튬 AA 셀 2개.
일반적으로 알카라인에서는 35시간, 니켈 카드뮴에서는 18시간 동안 작동합니다.
디스플레이에 배터리 부족 표시. 5분 동안 활동이 없으면 자동 종료됩니다.
PC 또는 전원 어댑터에 연결된 라인 전원 USB-C.
측정 (계속)
인터페이스 에코 (I-E): 지연 라인 – 1.524 ~ 25.4mm (0.060 ~ 1.0 인치).
플라스틱 (PLAS): 그래파이트 지연선 – 0.127 ~ 6.35mm (0.005 ~ 0.250 인치). 범위는 트랜스듀서 유형, 재료 유형, 트랜스듀서 주파수 및 직경에 따라 다릅니다.
단위: 영어 및 미터법 (저해상도 및 고해상도).
분해능: 0.001 또는 0.0001 인치 (0.01 또는 0.001mm).
속도 범위: 0.0120 ~ .7300in / μs (305 ~ 18,542m / 초).
PRF: 200Hz
디스플레이 업데이트 속도: 10Hz
이득: 자동 또는 수동 제어.
시간 의존 이득 (TDG): 모든 측정 모드에서 구현됩니다.
키패드
물과 석유 제품 모두에 내성이 있는 밀폐형 멤브레인.
9개의 촉각 피드백 키.
디스플레이
0.500 인치 숫자 높이의 다기능 7 세그먼트 4.5 인치 숫자 액정 디스플레이.
레이블 및 값에 대한 두 개의 0.125 인치 14 세그먼트 필드와 레이블 및 값에 대한 하나의 7 세그먼트 필드. 기능 및 모드를 나타내는 추가 아이콘.
백라이트는 On / Off / Auto를 선택할 수 있으며 밝기 (Lo, Med, Hi) 옵션을 선택할 수 있습니다.
막대 그래프는 판독 안정성을 나타냅니다.
트랜스듀서
싱글 엘리먼트 (지연 라인 및 접촉)
5 ~ 20MHz 주파수 범위. 잠금 빠른 분리 LEMO 00 커넥터.
4피트 (122cm) 케이블.
특수 애플리케이션에 사용할 수 있는 맞춤형 트랜스듀서.
특징
트랜스듀서 유형: 싱글 지연 라인 및 접점 스타일. 접촉 스타일에 대해 선택 가능한 지름.
고속 스캔: 스캔 중에 발견된 최저 판독값을 표시합니다. 100Hz에서 스캔 속도.
차동 모드: 입력된 공칭값과 +/- 차이를 표시합니다.
알람 모드: 청각 및 시각적 표시기가 있는 상한 및 하한 경보 한계.
VX 속도: 구상성 테스트를 위한 속도로 측정합니다.
소프트웨어
USB 다운로드 케이블 (PZX-7 DL)이 함께 제공됩니다. 소프트웨어가 필요하지 않으며 쉼표로 구분된 파일 유형 (.csv)입니다.
인증
NIST 및 MIL-STD-45662A로 추적 가능한 공장 보정.
측정
측정 모드:
펄스 에코 (P-E): 1.0 ~ 914.4mm (0.040 ~ 36.0 인치).
에코 에코 (E-E): 지연 라인 – 0.152 ~ 25.4mm (0.006 ~ 1.00 인치).
접촉: 1.0 ~ 152.4mm (0.040 ~ 6.0 인치).
보증
5년 제한
무게: 11oz (312g) (배터리 포함). 크기: 2.5W x 5.17H x 1.24D 인치 (63.5W x 131.3H x 31.5Dmm). 작동 온도: -30 ° ~ 75 ° C (-22 ° ~ 167 ° F). 케이스: 니켈 도금 알루미늄 엔드 캡이 있는 압출 알루미늄 본체 (개스킷 밀봉).전원
1.5V 알카라인, 1.2V 니켈 카드뮴 또는 1.5V 리튬 AA 셀 2개. 일반적으로 알카라인에서는 35시간, 니켈 카드뮴에서는 18시간 동안 작동합니다. 디스플레이에 배터리 부족 표시. 5분 동안 활동이 없으면 자동 종료됩니다. PC 또는 전원 어댑터에 연결된 라인 전원 USB-C.측정 (계속)
인터페이스 에코 (I-E): 지연 라인 – 1.524 ~ 25.4mm (0.060 ~ 1.0 인치). 플라스틱 (PLAS): 그래파이트 지연선 – 0.127 ~ 6.35mm (0.005 ~ 0.250 인치). 범위는 트랜스듀서 유형, 재료 유형, 트랜스듀서 주파수 및 직경에 따라 다릅니다. 단위: 영어 및 미터법 (저해상도 및 고해상도). 분해능: 0.001 또는 0.0001 인치 (0.01 또는 0.001mm). 속도 범위: 0.0120 ~ .7300in / μs (305 ~ 18,542m / 초). PRF: 200Hz 디스플레이 업데이트 속도: 10Hz 이득: 자동 또는 수동 제어. 시간 의존 이득 (TDG): 모든 측정 모드에서 구현됩니다.키패드
물과 석유 제품 모두에 내성이 있는 밀폐형 멤브레인. 9개의 촉각 피드백 키.디스플레이
0.500 인치 숫자 높이의 다기능 7 세그먼트 4.5 인치 숫자 액정 디스플레이. 레이블 및 값에 대한 두 개의 0.125 인치 14 세그먼트 필드와 레이블 및 값에 대한 하나의 7 세그먼트 필드. 기능 및 모드를 나타내는 추가 아이콘. 백라이트는 On / Off / Auto를 선택할 수 있으며 밝기 (Lo, Med, Hi) 옵션을 선택할 수 있습니다. 막대 그래프는 판독 안정성을 나타냅니다. 트랜스듀서
싱글 엘리먼트 (지연 라인 및 접촉) 5 ~ 20MHz 주파수 범위. 잠금 빠른 분리 LEMO 00 커넥터. 4피트 (122cm) 케이블. 특수 애플리케이션에 사용할 수 있는 맞춤형 트랜스듀서.특징
트랜스듀서 유형: 싱글 지연 라인 및 접점 스타일. 접촉 스타일에 대해 선택 가능한 지름. 고속 스캔: 스캔 중에 발견된 최저 판독값을 표시합니다. 100Hz에서 스캔 속도. 차동 모드: 입력된 공칭값과 +/- 차이를 표시합니다. 알람 모드: 청각 및 시각적 표시기가 있는 상한 및 하한 경보 한계. VX 속도: 구상성 테스트를 위한 속도로 측정합니다.소프트웨어
USB 다운로드 케이블 (PZX-7 DL)이 함께 제공됩니다. 소프트웨어가 필요하지 않으며 쉼표로 구분된 파일 유형 (.csv)입니다.인증
NIST 및 MIL-STD-45662A로 추적 가능한 공장 보정.측정
측정 모드:펄스 에코 (P-E): 1.0 ~ 914.4mm (0.040 ~ 36.0 인치).
에코 에코 (E-E): 지연 라인 – 0.152 ~ 25.4mm (0.006 ~ 1.00 인치).
접촉: 1.0 ~ 152.4mm (0.040 ~ 6.0 인치).
보증
5년 제한
 |
 |
PZX-7의 한국어 사용 설명서입니다. 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오. |
