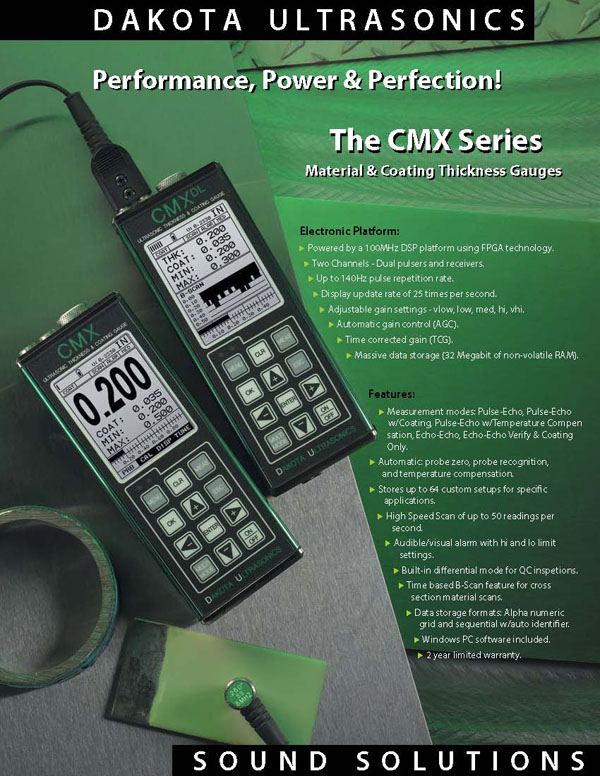

특징

CMX는 MX & MMX 측정기의 모든 기능에 더해 고급 기능도 가지고 있습니다. 싱글 모드(PECT)에서 피트 및 결함을 감지하면서, 동시에 재료 및 코팅의 두께를 측정합니다. 자동 프로브 영점, 자동 프로브 인식, 자동 온도 보상 기능도 포함되어 있습니다. 선택 가능한 큰 숫자 및 B-Scan 디스플레이 옵션, 최대 64개의 사용자 정의 설정, 정밀 직선성을 위해 선택 가능한 트랜스듀서 테이블, 그리고 재료 및 코팅 보정 옵션 또한 사용할 수 있습니다.
5 포지션 10dB 게인 스위치는 사용자가 특정 재료 유형을 조정할 수 있도록 합니다. 이 장비는 정말 많은 기능과 부가적인 장점이 있습니다. 이 장비는 내구성을 위한 알루미늄 압출에 멋지게 패키지되어 있습니다. 또한 자바 기반 PC 소프트웨어 DakView도 포함되어 있으며, 따라서 더 완벽한 키트를 제작할 수 있습니다.



사양

+ 외형

중량: 13.5온스(383 그램)
크기: 가로: 63.5 mm 세로: 165 mm 높이: 31.5 mm
사용 온도: -10~60℃
키보드: 12개의 감촉 키가 달린 멤브레인 스위치
케이스: 니켈 도금된 알루미늄 위/아래 캡을 갖는 압출 알루미늄 바디
           (개스킷 밀폐)
데이터 출력: 양방향 RS232 시리얼 포트, Windows® PC 인터페이스 소프트웨어
디스플레이: - 1.8 인치 VGA 그레이 스케일 디스플레이
                     - 240 x 160 픽셀
                     - 가시 범위: 62 mm x 45.7 mm
                     - EL 백라이트 (on/off/auto)
전원: - 1.5 볼트 알칼라인 혹은 1.2 볼트 니카드 AA 전지 3개 일반적으로 알칼라인
               전지로 150시간, 니카드 전지로 100 시간 사용
               (충전기는 포함되어 있지 않음)
            - 5분간 사용하지 않으면 자동 전원 차단
            - 밧데리 상태 표시

+ 초음파 사양

측정 모드: 코팅 無: 펄스-에코(P-E)
                   - 코팅 有: 펄스-에코 코팅(PECT)
                   - 온도 보상: 펄스-에코(PETP)
                   - 페인트 관통: 에코-에코(E-E)
                   - 페인트 관통 확인: 에코-에코 확인(E-EV)
                   - 코팅 전용: 코팅(CT)
펄서: 듀얼 정방파 펄서
리시버: 듀얼 리시버 - 수동 또는 110dB 범위(한계치)를 갖는 AGC 게인 컨트롤
타이밍: 싱글 샷 100MHz 8비트 초 저파워 디지타이저를 갖는 25MHz TCXO

+ 전원

3개의 1.5V 알카라인 또는 1.2V 니켈-카드뮴 AA 전지
일반적으로 알카라인 전지로 150시간, 니켈-카드뮴 전지로 100시간 작동
   (충전기 미포함)
5분간 사용하지 않을 시 자동 전원 오프
배터리 상태 아이콘

+ 측정

범위: 펄스-에코 모드(P-E): (피트 및 결함 탐지) 0.63~500mm
           펄스-에코 코팅 모드(PECT): (재료, 코팅, 피트 및 결함 탐지):
           재료: 0.63~500mm 코팅: 0.01~2.54mm
           펄스-에코 온도 보상 모드(PETP): (피트 및 결함 탐지)
           자동 온도 보상 - 0.63mm~500mm
           에코-에코 모드(E-E): 2.54~102mm에서 페인트 관통 및 코팅 측정.
           범위는 코팅에 따라 +/- 달라질 수 있음.
           에코-에코 모드(E-EV): 1.27~25.4mm에서 페인트 관통 및 코팅 측정.
           코팅에 따라 다라질 수 있음.
           코팅 전용 모드(CT): (코팅 두께) 0.0127~2.54mm에서 측정.
           범위는 코팅에 따라 +/- 달라질 수 있음.
해상도: +/- 0.01mm
속도 범위: .0492~.5510 in/µs 1250~13995 m/sec
보정: 재료 및 코팅을 위한 단일 및 2 포인트 보정 옵션,
           또는 기본 재료 유형의 선택
단위: 영어& 미터법

+ 디스플레이

디스플레이 표시: 큰 숫자 표준 두께 표시. 숫자 높이: 17.78mm
B-스캔 - 시간에 기반한 교차 섹션 보기. 화면 당 15초 속도 표시.
초당 스캔 바 6개 읽기. B-스캔 및 큰 숫자 보기에서 볼 수 있음.
막대 그래프의 반복성은 측정값의 안정성을 나타냄.
기능 상태 표시줄-기능이 현재 활성화되어 있음을 나타냄.

+ 데이터 로거(내부)

로그 형식: 그리드(영숫자) 순차적(자동 식별)
셀 컨텐츠: 그래픽 On: 16,000개의 측정값,
                  모든 측정값을 위한 B-스캔 이미지 및 게이지 설정
                  그래픽 Off: 210,000개의 측정값(코팅, 재료, 최소 & 최대)
액세스할 수 없는 위치를 표시하기 위해 일시적 지연
메모리: 32MB 비휘발성 램

+ 탐촉자

탐촉자 타입: 듀얼(1~10MHz)
착탈이 용이한 Lemo 00 커넥터
스탠다드 4피트 케이블
주문 제작형 탐촉자 및 케이블 길이 조절 가능
특징: 64개의 사용자 정의 설정. 공장 설정 또한 사용자가 편집 가능.
게이트: 펄스-에코 모드에서 싱글 게이트 또는
            에코-에코 모드에서 보류 싱글 게이트. 조정 가능한 임계값.
선택 가능한 탐촉자: 향상된 선형을 위해 듀얼 패스 에러 수정을 내장한
                                선택 가능한 탐촉자 유형
알람 모드: 가청 호출기 및 시각 LED와 함께 하이 로우 공차 설정
빠른-스캔 모드: 초당 32개의 측정값을 취하며 탐촉자가 제거되었을 때
                           최소 측정값을 표시
결함 모드: 단일 경사각 탐촉자를 사용하여 기본 프로브-업 결함 검출 옵션

+ 인증

공장 보정: 국가 표준에 대해 추적 가능

+ 보증


2년 제한적 보증
