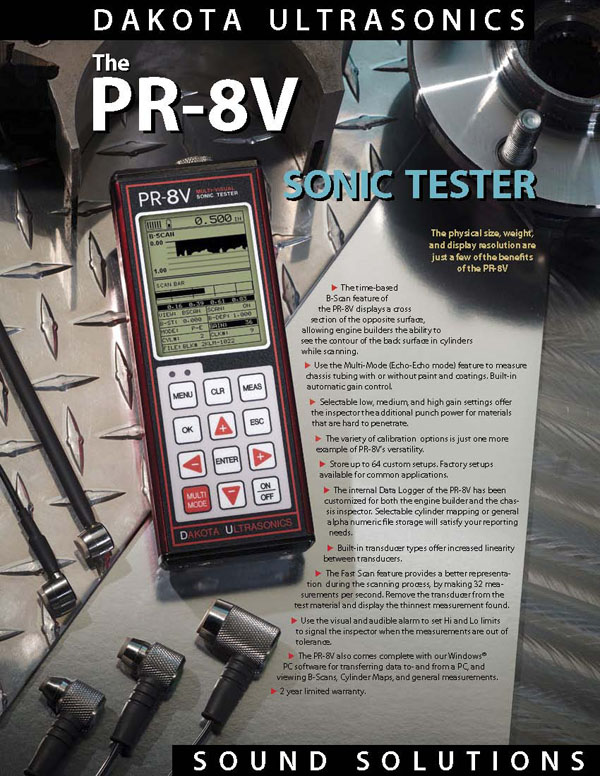

PR-8V의 시간-기반 B-스캔 기능은 반대 표면의 횡단면을 표시하며, 엔진 제작자가 스캐닝하면서 실린더 바닥면의 윤곽을 볼 수 있도록 합니다. 페인트나 코팅이 없는 새시 배관을 측정하기 위해 멀티-모드 (에코-에코 모드)를 사용하십시오. 내장된 자동 게인 컨트롤 및 선택 가능한 낮은, 중간, 높은 게인 설정은 검사자에게 관통하기 어려운 재료에 대해 추가적인 기회를 제공합니다. 보정 옵션의 다양함은 PR-8V의 다능함의 한 가지 예입니다. 64개의 사용자 설정을 저장합니다. 일반적인 어플리케이션을 위한 공장 설정이 가능합니다. PR-8V의 내부 데이터 로거는 엔진 제작자와 새시 검사자 모두의 요구에 맞춰져 있습니다. 선택 가능한 실린더 매핑 또는 일반 영숫자 파일 저장소는 당신의 리포팅 요구 사항을 충족합니다.



사양

+ 외형

중량: 13.5 온스 (383 그램) - 배터리 포함
크기: 63.5(W) x 165(H) x 31.5(D)mm
사용 온도: -10~60℃
키보드: 12개의 접촉식 키를 갖는 멤브레인 스위치
케이스: 니켈 도금 알루미늄 엔드 캡이 포함된 압출 알루미늄 바디(개스킷 밀폐)
데이터 출력: 양방향 RS232 시리얼 포트.
                      Windows® PC 인터페이스 소프트웨어
디스플레이: - 1/8 in. VGA 흑백 디스플레이 (240 x 160 픽셀)
                     - 가시 영역: 2.4 x 1.8 in. (62 x 45.7mm)
                     - EL 백라이트(on/off/auto)

+ 초음파 사양

측정 모드: 펄스-에코 (결함, 피트)
                   에코-에코 (페인트 관통 - 새시 배관)
펄서: 정방파 펄서
리시버: 펄스-에코 모드에서 낮은, 중간, 높은 게인 선택 가능 또는
               에코-에코 모드에서 AGC 게인 제어
타이밍: 20MHz 초 저파워. 8비트 디지타이저.

+ 전원

3개의 1.5V 알카라인 또는 1.2V 니켈-카드뮴 AA 전지
일반적으로 알카라인 전지로 150시간,
                    니켈-카드뮴 전지로 100시간 작동 (충전기 미포함)
5분간 사용하지 않을 시 자동 전원 오프
배터리 상태 표시 아이콘

+ 측정

범위: 펄스-에코 모드: (피트 및 결함 탐지) 0.63~254mm
            에코-에코 모드: (페인트 관통 & 코팅) 1.27~102mm.
            범위는 코팅의 두께에 따라 +/- 달라질 수 있음.
해상도: +/- 0.01mm
속도 범위: 1250~9999 m/sec
싱글 및 투 포인트 보정 옵션, 또는 기본 재료 유형의 선택
단위: 영어& 미터법

+ 디스플레이

디스플레이 뷰: 큰 숫자 표준 두께. 숫자 높이: 10mm
B-스캔 횡단면 뷰. 화면 당 15초 속도 표시.
초당 6개의 스캔 바 측정 값. B-스캔과 큰 숫자 보기에서 봄.
막대 그래프의 반복성은 측정값의 안정성을 나타냄.

+ 데이터 로거(내부)

12,000개의 측정값 및 B-스캔 (영숫자 저장)
접근할 수 없는 위치를 표시하기 위해 막음
메모리: 16MB 비휘발성 램

+ 탐촉자

탐촉자 유형: 듀얼 엘리먼트 (1~10MHz)
'00' LEMO 커넥터로 빠른 탈착 가능
표준 4피트 케이블
특별한 응용 프로그램을 위한 사용자 지정 탐촉자 및 케이블 길이 가능.

+ 특징

설정: 64개의 사용자-정의 가능한 설정. 공장 설정 또한 사용자가 편집 가능.
선택 가능한 탐촉자: 향상된 선형성을 위해 내장된 이중 경로 오류 수정을 갖는
   선택 가능한 탐촉자 유형
알람 모드: 가청 호출기 및 비주얼 LED와 함께 하이 & 로우 공차 설정
빠른-스캔 모드: 초당 32개의 측정값을 취하며 탐촉자가 제거되었을 때
   최소 측정값을 디스플레이

+ 인증

공장 보정: 국가 표준에 대해 추적 가능

+ 보증

2년 제한적 보증
