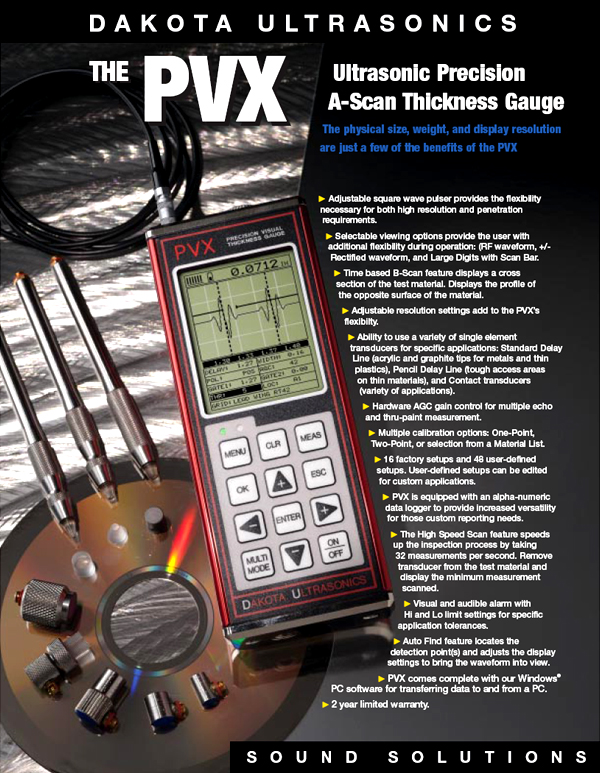

특  징

 가변 정방파 펄서를 사용하여 고분해능과 고침투형 필요에 유연하게 세팅
작동 중 생파형, 종류 파형 그리고 스캔 바와 함께 표시되는 대형 디지트 등의 화면 선택 기능
검사물의 단면을 보여주는 시간 축 B 스캔 기능 재료 반대면의 프로파일을 표시
분해능 세팅을 조정
여러 다양한 싱글 탐촉자 사용
    - 스탠다드 딜레이라인:아크릴 혹은 그래파이트를 딜레이로 사용하여 금속 및 얇은
       플라스틱 측정
    - 연필 타입 딜레이라인: 측정 부위가 좁은 검사물
    - 콘택트 타입: 여러 분야에 적용
다중 에코 및 페인트 관통 측정에 유용한 AGC 게인 콘트롤 하드웨어
여러 가지 캘리브레이션 옵션: 한 점, 두 점 혹은 재질 리스트에서 선택
16개의 공장 세팅, 48개의 사용자 설정 셋업, 사용자 설정 셋업은 적용점에 따라 편집
보고서 작성을 위한 알파벳-숫자 데이터 로거
고속 스캔 모드로 사용할 경우 초당 32회 측정, 탐촉자를 떼면 최소값이 표시됨
Hi 및 Lo로 상한치, 하한치, 한계 모드를 설정하여 시각 및 청각 알람
Auto Find로 탐상 포인트를 찾아내고 파형을 볼 수 있도록 디스플레이 세팅을 조정
데이터를 PC에서/로 전송하기 위한 윈도우 PC 소프트웨어

PVX의 사양

+ 외형

 크기: 가로: 63.5 mm 세로: 165 mm 높이: 31.5 mm
무게: 약 550 그램
키보드: 12개의 감촉 키가 달린 멤브레인 스위치 패드
사용 온도: -10～60℃
케이스: 압출 알루미늄 몸체 및 니켈 도금된 위/아래 캡
데이터 출력: 양방향 RS232 출력 포트, 윈도우 PC 인터페이스 소프트웨어
디스플레이: - 1.8 인치 VGA 그레이 스케일 표시
                     - 240 x 160 픽슬
                     - 가시 범위: 62 mm x 45.7 mm
                     - EL 백라이트 (on/off/auto)
전원: - 1.5 볼트 알칼라인 혹은 1.2 볼트 니카드 AA 전지 3개 일반적으로 알칼라인
                 전지로 150시간, 니카드 전지로 100 시간 사용
                 (충전기는 포함되어 있지 않음)
            - 5분간 사용하지 않으면 자동 전원 차단
            - 밧데리 상태 표시

+ 초음파 사양

측정 모드: - 펄스-에코 (정밀-일반 적용)
                   - 인터페이스-에코 (정밀-두꺼운 재질)
                   - 에코-에코 (정밀-얇은 재질 및 페인트 관통 모드)
펄서: 정방파 펄서, 펄스 폭 조정 (spike, thin, wide)
리시버: 40 dB 범위에서 수동 혹은 AGC 게인 조정 선택 모드에 따름
타이밍: 초저 파워의 40 MHz 8비트 디지타이저

+ 보증 기간

2년 (탐촉자 및 케이블 제외)

+ 측정

 인터페이스-에코 모드: 1.27～25.4 mm (강)
                            127mm～ (플라스틱)
에코-에코 모드: .15mm～12.7 mm (강)
펄스-에코 콘택트: 1 mm∼254 mm (강)
                         0.254∼ (플라스틱)
에코-에코 콘택트: 2.54～76.2 mm (강 페인트 통과)
해상도: (선택사항) +/- 0.01mm 또는 +/- .001mm
음속 범위: 1,250∼9,999 m/s
한 점 혹은 두 점 캘리브레이션, 대표적인 재료들의 음속값 선택 기능
단위: 영어 및 미터법
디스플레이
                 - A 스캔: 정류 반파 (＋/－), 생파형
                 - B 스캔: 시간축 단면도, 한 화면이 15초간의 측정 데이터를 표시
                 - 대형 디지트: 스탠다드 두께 표시 화면, 10 mm 높이의 디지트
                 - 스캔 바 두께: 초당 6개, B 스캔과 대형 디지트 화면에서 볼 수 있음
셋업: 16개의 공장 세팅 및 48개의 사용자 설정 셋업
게이트: - 콘택트 모드에서 한 개의 게이트
               - 인터페이스-에코, 에코-에코 및 플라스틱 모드에서 홀드오프와 함께 한 개의 게이트
               - 문턱 높이 조정
다중 측정 모드: 여러가지 적용점에 따라 선택
알람 모드: 청각 비프음과 시각 LED를사용하며 Hi와 Lo의 한계점을 세트
고속 스캔 모드: 초당 32개의 측정값을 읽어들이며 탐촉자를 떼었을 때 최소값을 표시
    스캐닝하는 동안 계속 업데이트됨
성적서: 메이커에서 장비 및 탐촉자에 대한 품질 증명서 발급

+ 데이터 로거(내부)

12,000개의 측정값 및 파형 (알파벳 숫자 저장)
   # OBSTRUCT는 “측정 불가”를 표시함
 메모리: 16 메가 비트 비휘발성 ram

+ 탐촉자 (기본)
  싱글 탐촉자 (1∼20 MHz)
  착탈이 용이한 Lemo 00 커넥터
  스탠다드 1.2 m 케이블
  주문 제작형 탐촉자 및 케이블 길이 조절 가능

+ 사용례
딜레이 탐촉자
모드 선택 화면
접촉형 수직 탐촉자
모드 선택 화면
펜슬형 딜레이 탐촉자
측정 화면
