특징

 FRP 초음파 두께 측정기 THOR는 강력한 에너지를 발진할 수 있는 Tone-burst 펄서를 사용하고 있다. 일반적으로 FRP는 초음파의 감쇄가 심한 재질이므로 초음파가 저면으로부터 반사되어 오지 않거나 저면이 아닌 내부의 섬유질에서 반사되는 신호를 잡기 때문에 일반적인 초음파 두께 측정기로는 측정이 불가능하다.
반면에 THOR는 Tone-burst 펄서로 강력한 에너지를 발산하므로 강한 침투력을 가지고 있다. 또한 THOR는 A 스캔 기능을 가지고 있어 원하는 위치의 반사 신호를 선택하여 원하는 위치까지의 두께를 알 수 있으며 또한 Multi 모드를 사용하면 페인트 두께를 제외한 금속의 두께만을 축정할 수 있다. THOR는 25개의 설정치를 저장하였다가 불러 사용할 수 있으므로 특정한 재질이나 검사물을 주기적으로 측정할 때 유용하게 사용할 수 있다.
THOR는 데이터 로거 기능이 있어 1,000 페이지의 측정값을 저장하였다가 전송할 수 있으며 파형을 저장할 수도 있다. THOR는 DakView Windows PC 소프트웨어와 함께 공급되어 PC와 데이터 통신을 할 수 있다.



FRP 초음파 두께 측정기 THOR의 사양


  측정 원리 : * 분할형 송수신 탐촉자를 이용한 펄스/에코 방식
                     * 싱글 탐촉자를 이용한 딜레이 방식
                     * 싱글 탐촉자를 이용한 접촉 방식
  펄스 타입: Tone-Burst
  리시버 타입: 저잡음 pre-amplifier (게인 조정 기능)
  탐촉자 사용 범위: * 분할형 탐촉자: 1 - 10 MHz
                               * 싱글 탐촉자: 0.5 - 10 MHz
                               * 딜레이 탐촉자: 5 - 22 MHz
  제로 조정: 탐촉자를 세팅용 블록에 대고 "PRBO"를 누르면 자동 조정
  V-path 보정: 마이크로 프로세서가 직선성 보정
  디스플레이: 6 LCD 디스플레이, 반파형 , 생파형, 디지털 두께 측정값 표시
  표시 안정성: ± 0.025mm 혹은 0.001"
  자동 차단: 약 5분간 사용하지 않으면 자동 전원 차단
  백라이트: 어두운 곳에서 볼 수 있는 고품격의 Back-lit 기능 (스탠다드)
  측정 범위: 0.63 mm ~ 12 m (탐촉자와 재질에 따라 달라질 수 있음.)
  음속 조정 범위: 1,270 ~ 10,000 m/s
  분해능: 0.001 mm (고분해능 모드에서)
  게이트: 2 개
  메모리: 8 mb non-volatile ram
  데이터 로거: 1,000 페이지 저장
  전 원: 충전식 (1.5V × 4 알칼라인 밧데리 사용)
  밧데리 수명: 약 30 시간 이상 사용
  사용 온도: -20℃ ~ 50℃
  크 기: 216(W) × 165(H) × 51(D) mm
  무 게: 1.2 kg (밧데리 포함)

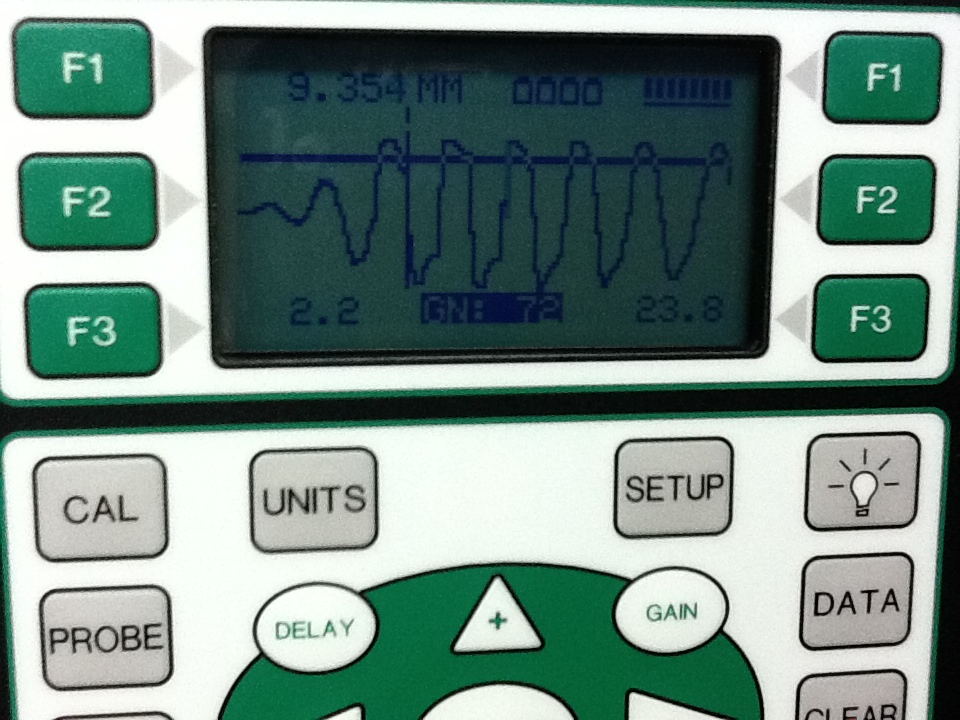

두께 측정 시 파형 사진

<<< 클릭하면 확대됩니다.

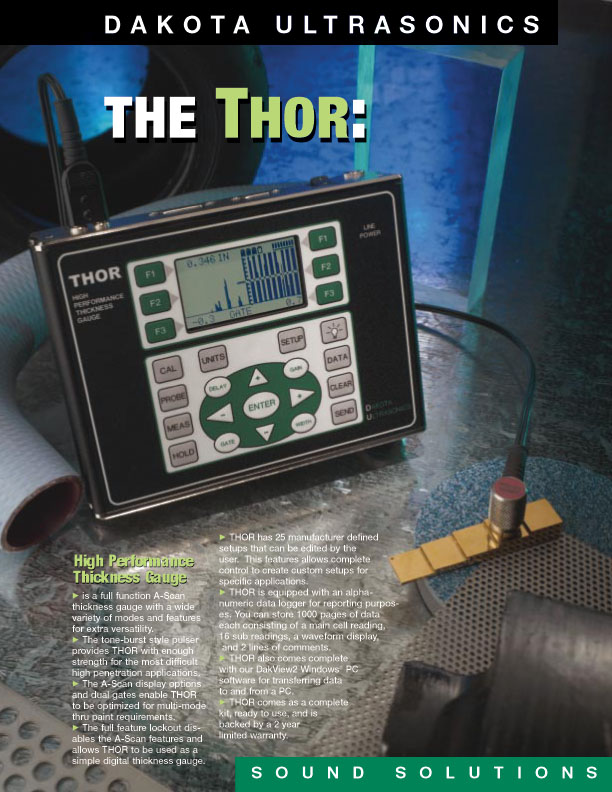

THOR 시리즈의 자세한 내용 및 사양을 보시려면
