특징

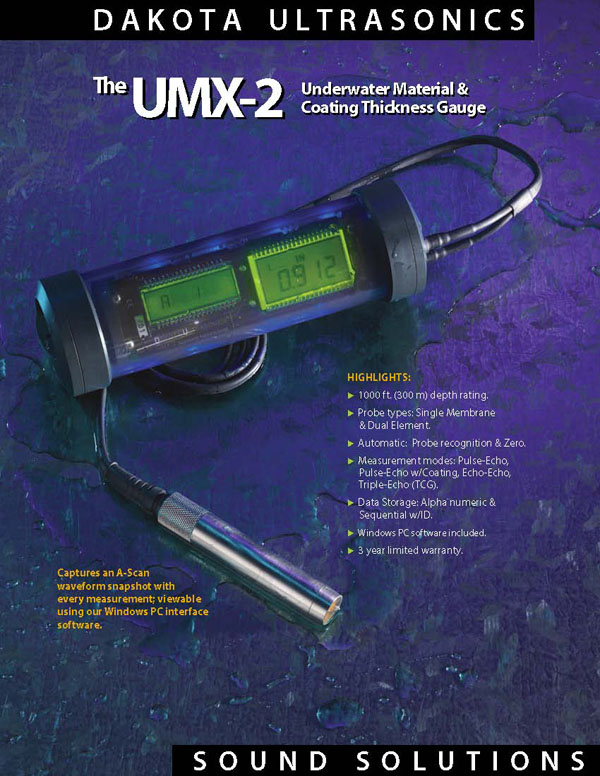

UMX-2 수중용 재료 및 코팅 두께 측정기는 연안 검사 및 1000피트(300미터)의 깊이를 평가하도록 디자인되었습니다. UMX-2는 듀얼 및 싱글 트랜스듀서를 제공하는 매우 다용도적인 기기입니다. 다중 측정 모드 옵션이 탑재되었으며, UMX사용자의 어플리케이션 요구사항을 충족시킵니다. 온보드 5,000 포인트 데이터 로거, 모든 UMX-2 설정은 실제 A-스캔 파형과 함께 각각의 측정을 위해 저장됩니다.



사양

+ 외형

중량: 1.5 lbs(680 그램) - 3개의 AA 배터리 포함
크기: 길이-229mm 직경-60.33mm
사용 온도: -29~60℃
키보드: 싱글 버튼, 자기 결합 스위치
수중용 케이스: 고강도 투명 플라스틱 하우징. 1000피트(300미터) 깊이 등급
데이터 출력: USB 컨버터를 갖는 양방향 RS232 시리얼 포트.
                      Windows® PC 인터페이스 소프트웨어.
디스플레이: - 1/2 인치(12.7mm) 4.5 숫자 LCD 디스플레이
                     - 3/8인치(9.5mm) 6 알파 LCD 디스플레이
                     - 두 디스플레이 모두 백라이트(on/off/auto)

+ 초음파 사양

측정 모드: 듀얼 엘리먼트 프로브 펄스-에코(P-E): 코팅 無
                   - 펄스-에코 코팅(PECT): 코팅 有
                   -에코-에코(E-E): 페인트-관통
                   -싱글 엘리먼트 프로브 트리플-에코(TGS): 페인트-관통
펄서: 듀얼 정방파 펄서
리시버: 듀얼 리시버 - 수동 또는 110dB 범위(한계치)를 갖는 AGC 게인 컨트롤
타이밍: 싱글 샷 100MHz 8비트 초 저파워 디지타이저를 갖는 25MHz TCXO

+ 전원

3개의 1.5V 알카라인 또는 1.2V 니켈-카드뮴 AA 전지
지속적인 동작
백라이트 오프: 일반적으로 알카라인 전지로 50시간,
                          니켈-카드뮴 전지로 15시간 작동
백라이트 온: 일반적으로 알카라인 전지로 15시간, 니켈-카드뮴 전지로 8시간 작동
                       (충전기 미포함)
5분간 사용하지 않을 시 자동 전원 오프
전원 인가 시 배터리 상태 표시

+ 측정

범위: 펄스-에코 모드(P-E): (피트 및 결함 탐지) 0.63~500mm
            펄스-에코 코팅 모드(PECT): (재료, 코팅, 피트 및 결함 탐지):
            재료: 0.63~500mm 코팅: 0.01~2.54mm
            에코-에코 모드(E-E): 2.54~102mm에서 페인트 관통 및 코팅 측정.
            범위는 코팅에 따라 +/- 달라질 수 있음.
            트리플-에코 모드(TCG): 강철의 1~150mm에서 페인트 관통 및 코팅 측정.
            범위는 코팅 두께, 재료 유형 및 프로브에 따라 달라질 수 있음.
해상도: +/- 0.01mm
속도 범위: .0492~.5510 in/µs 1250~13995 m/sec
단위: 영어& 미터법
보정: 8개의 고정된 그리고 1개의 프로그램 가능한 재료 속도(in/µs):
1. 알루미늄 2024 - .251
2. 스틸 4340 - .233
3. 스테인리스 스틸 302 - .223
4. 아이언 - .232
5. 캐스트 아이언 - .180
6. PVC - .094
7. 폴리스티렌 - .092
8. 폴리우레탄 - .070
9. 사용자 지정

+ 디스플레이

세그먼트 디스플레이:
4.5 숫자 LCD - 기본 측정 디스플레이.
6 문자 LCD - 메뉴 옵션 디스플레이.
막대 그래프의 반복성은 측정값의 안정성을 나타냄.

+ 데이터 로거(내부)

파일 형식: 그리드(영숫자) 순차적(자동 식별)
프로그래밍: 1개 파일 탬플릿의 저장 용량. 사용자가 지정한 사이즈 및 치수.
저장 용량: 5,000개의 측정값, 설정, 파형 그래픽
메모리: 32MB 비휘발성 램

+ 탐촉자

자동 프로브 영점: 듀얼 엘리먼트 프로브에서만 적용.
탐촉자 타입: 듀얼 엘리먼트 1~10MHz 주파수 범위. 사용자 지정 자동 인식 프로브
                       (결함 및 피트 감지)
싱글 엘리먼트: 1~10MHz 주파수 범위(범용).
LEMO 수중용 커넥터.
특별한 응용 프로그램을 위한 사용자 지정 탐촉자 및 케이블 길이 가능.

+ 인증

공장 보정: 국가 표준에 대해 추적 가능
IP68 등급

+ 보증

3년 제한적 보증



UMX-2의 한글 사용 설명서입니다. 엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오. 엠케이씨에서 물품을 구입하지 않은 경우, "DM카플런트(12만원)"를 구입하시면 패스워드를 제공해 드립니다.
