산업체에서의 적용

화학, 석유 및 에너지 산업체에서 탱크, 파이프라인, 밸브, 피팅 등은 종종 고온, 고압 및 침해 환경에 노출됩니다.
이러한 상태는 고온에 견딜 수 있는 다음과 같은 항부식 및 항산 강을 필요로 합니다.

일반 건축용 강재에 오스테나이트 크롬 강을
   용접한 클래딩
오스테나이트 스텐 강
듀플렉스 강

일반적으로 오스테나이트 강에는 훼라이트 함량이 0.5∼12%인데, 클래딩이나 용접부에서 잔존하는 훼라이트 함량을 측정해 보는 것은 기계적으로 그리고 부식 상황이 장차 어떻게 진전될 것인가에 대한 중요한 통찰력을 갖게 해줍니다.
훼라이트가 너무 적게 남아 있으면 핫크랙을 유발할 우려가 있고 너무 많이 존재할 때는 Mechanical Strength와 항부식성을 약화시키게 됩니다. 특히 용접 작업 후에는 훼라이트 함량이 변하기 때문에 이를 검사하는 것은 매우 중요합니다.
듀플렉스강에서는 훼라이트의 함량이 25∼75%인데, 용접시 훼라이트의 함량이 너무 적으면 나중에 스트레스에 의한 크랙이 생길 가능성이 많아지게 됩니다.



측정 방법

Feritscope MP-30E 소형의 센서로 용접부나 클래딩에서의 훼라이트 함량을 현장에서 즉시 신속하고 정확하게 읽을 수 있게 합니다. 이 기기는 자기 유도 방식으로서 자기장의 흡수 정도에 따라 훼라이트 함량을 표시합니다. 이 기기에는 국제적으로 승인된 calibration 스탠다드에 의해 정해진 마스터 특성이 저장되어 있습니다. 푸루브를 검사하고자 하는 재질의 표면에 대면 기기는 곧 훼라이트 함량을 LCD에 표시합니다.



Feritscope MP-30E의 특징들

오스테나이트와 듀플렉스 강에서 0.1에서 100FN 혹은 0.1에서 80%Fe 범위의
   훼라이트 함량을 비파괴 방식으로 측정
복잡한 형상의 검사물도 간편하게 측정
밧데리 혹은 전원에 연결하여 사용
측정용 센서를 간편하게 착탈할 수 있는 플러그인 타입.
상태 표시를 위한 픽토그램과 사용자를 위한 텍스트 라인 및 측정과 통계값을
   표시해주는 대형 LCD 표시
데이터를 PC 혹은 프린터로 전송하게 해주는 RS232
센서를 접촉하거나 외부 스타트를 사용하여 자동 확인 측정
확인 측정 시 소리 신호
측정 결과와 통계 분석 및 최소값, 최대값, 평균값, 측정 횟수, 표준 편차를
   날짜와 시간과 함께 표시
오류 측정된 값을 자동으로 소거하는 외부 컨트롤
한계 사양값을 입력
정해진 사양 한계에서 측정치를 아날로그로 바로 자유자재로 표시
100개의 사양값에 1,000개의 블록에서 최대 10,000개 측정치 저장 능력, 고정
   혹은 유동 블록 사이즈 선택
WRC-FN과 %Fe의 측정 단위 선택
5개국어 선택 기능(한글 없음)
시편의 전기 전도도에 영향을 받지 않으며 클래딩은 3 mm 두께 이상의
   모재에서 영향을 받지 않으며 얇은 산화막 거친 표면의 영향을 거의 받지 않음.
한 번의 calibration으로 0.1에서 대략 90FN 까지의 전체 측정 범위를 만족시킴
   ANSI/AWS A4.2M/A4.2 : 1997 스탠다드에 따른 측정 정밀도




측정 원리

FERITSCOPE MP-30E는 자기유도방식 에 따라 측정됩니다.

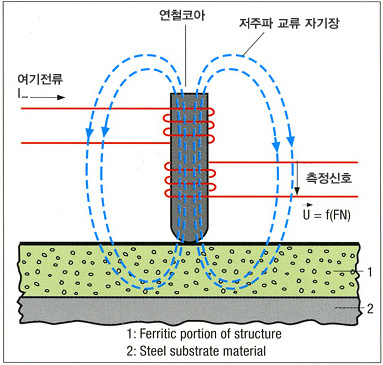

코일에 의해 발생된 자기장은 검사물의 자기 성분에 작용을 하게됩니다. 자기장의 변화는 훼라이트의 함량에 따라 2차 코일에서 상응하는 전압을 유발하며, 이 전압을 평가하는 것입니다. 델타 훼라이트 및 자기 성분을 가지고 있는 마르텐사이트를 포함하여 비자성체 구조가 아닌 모든 자기 성분을 띤 재료를 검사할 수 있습니다.

기본구성
Feritscope MP30E 본체
스탠다드 푸루브
기준 시험편 세트
배터리 충전기
휴대용 가방

주문 정보

물 품 명

주문 번호

사 진

 1. Feritscope MP30E (본체)  602-815  click
 2. Probe EGAB1.3-Fe (센서)  605-221  click
 3. Probe EGABW 1.3-Fe (사각 센서)  605-304  click
 4. Cal-set %Fe-WRC 0.3/10 (시편)  602-279  click
 5. Cal-set %Fe-WRC 1.5/30 (시편)  602-239
 6. Cal-set %Fe-WRC 10/80 (시편)  602-277
 7. Battery Charger (밧데리 충전기)  600-226  click
 8. Ni-Cd Battery (충전용 밧데리)  600-225
 9. AC power supply MP30/40 (QC 전원부)  602-819
 10. Printer FMP3 (휴대용 프린터)  600-407
 11. Interface connection set MP (인터페이스)  602-341
 12. FCC software (훼라이트 분석 소프트웨어)  602-295
 13. MP-NAME software (소프트웨어)  602-966
