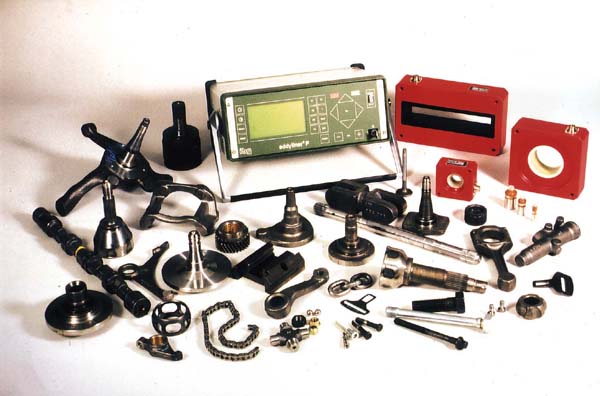

물을 8개 주파수 범위에서의 특성을 비교하므로 오류가 전혀 없는 탁월한 판정 결과
를 얻을 수 있는 와류 선별 장비로서 양품(良品) 몇 개를 센서에 통과시키면 기기는
자동으로 양품과 불량품에 대한 판정치를 세팅하며, 검사 시 LCD는 각 검사물에 대한
검사 결과를 막대 그래프로 보여준다.
Multi-frequency 방식으로 mono frequency에 비해
신뢰도가 월등히 향상
Calibration에서 Sorting 작업이 간단하며 8개의
다른 주파수에서 "O.K"와"NOT O.K"로 분리
모든 기능이 LCD에 표시되어 Calibration과 Test
절차가 내장된 컴퓨터로간편하게 처리됨
16개의 주파수 밴드가 Calibration 목적으로
선택 가능
외부의 "Memory Plug" 를 사용하여 설정
파라미터를 다른 Eddyliner®-p로 전송
Centronics 인터페이스를 내장하여 외부
프린터로 검사 결과 프린트
분류 작업은 "O.K" 와 "NOT O.K"
로 판정되며 검사 결과는 적색, 녹색 램프와오디오 신호로 표시, 각 검사 후 측정된 값들은 수치값과 백분율 형태로 평가됨
첨단의 전자 기술로 짧은 검사 시간 실현(64ms
at 8 frequencies. min)
옵션으로 여러 검사 항목을 검사할 수 있는
다 채널 기능
간편한 작동
작동 방법에 대한 메세지를 알려주는
"Help" 키 기능
온라인에서 재질 분류, 열처리(경도, 경화 깊이,
temper 등), sinter density,조직 변화 등의 검사
| 와류
검사 |
|
 |
기본적으로

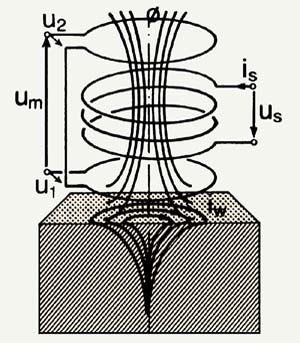

와류 검사 센서는 송신과 수신 코일로 이루어져 있다. 수신 코일에는 송신 코일의 자기장에 의한 낮은 전압이 흐르게 된다. 센서가 어떤 검사물에 접근하게 되면 송신과 수신 코일의 카플링에 변화가 있게 된다. 이 변화는 주로 검사물에 있어서의 전기와 자기 전도도 (침투성: permeability) 에 따라 결정된다. 이 요소는 검사물에서의 열처리, 재질과 같은 미세한 조직 변화에 따라 크게 달라지며 이 변화를 분석하는 것이 와류 검사이다. (왼쪽 그림 참조) 와류 검사는 검사물 전체를 동시에 검사하 는 것이기 때문에 부분적으로 검사하는 방 법과는 달리 100% 검사가 가능하며 어느 다른 비파괴검사 방법보다도 처리 속도가 빠르다는 장점을 가지고 있다. 와류 검사 방법은 카플런트를 필요로 하지 않으며 표면의 상태에 거의 영향을 받지 않는다는 장점도 가지고 있다. |
 |
|
|
(a) |
(b) |
| PMFT
(Preventive Multi Frequency Testing) |
|
 |
와류 검사 방법이 100% 검사에서

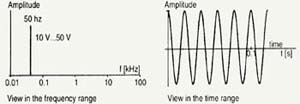

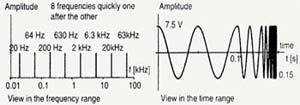

가장 신뢰할 만하고 경 제적이긴 하지만 1채널 검사 방법에서는 여러 가지 문제 점이 발견되었다. (a) Eddyliner®-P는 이러한 점을 보완하여 8개의 주파수 범위 에서의 검사물의 특성을 검사하므로 완벽한 검사가 가능 하게 되었다. (b) PMFT에서는 가장 낮은 주파수와 가장 높은 주파수 비율 을 1:1000 혹은 그 이상을 사용하여 8개의 주파수 범위에 서의 와류에 대한 검사물의 반응을 검사하게 되며 8개의 게이트에서 하나라도 벗어나게 되면 "NOT GOOD"으로 처리하게 되며(c) PMFT 방식에서는 양품(良品) 몇 개로 만 calibration 하는 것이 가능하게 되었다. |
|
(c) |
|
|
