특  징

  1,800 rpm으로 회전하는 터빈이 붙은 반사경을 (45°degree) 통해 초음파 센서가 펄스를 튜브에
     보낸 후 다시 수신된 신호로 튜브의 내면 및 외면의 상태를 디지탈 로타리 B-scan으로
     디스플레이하므로 튜브의 상태를 한 눈에  알 수 있음
  검사 범위 : 최대 30미터, 12.2 mm ID ~ 63.5 mm OD
  수집된 데이타는 본체에 메모리하거나 프린터로 연결하여 현장에서 혹은 작업 종료 후 하드 카피
  모든 기능이 한 유니트에 들어있어 휴대하기에 간편
  센서 부분을 정밀하게 가공하여 정밀도 향상
  사용하기에 편리하며 최악의 조건에서도 사용할 수 있도록 디자인
  모든 세팅 상태 및 표기 사항이 모니터에 표시되며 프린트 가능
  리모콘 콘트롤을 사용하여 모터 드라이브를 원격 조정
  검사 용역 서비스 가능

적  용

  각 발전소 및 석유화학에서의 열교환기 튜브 검사

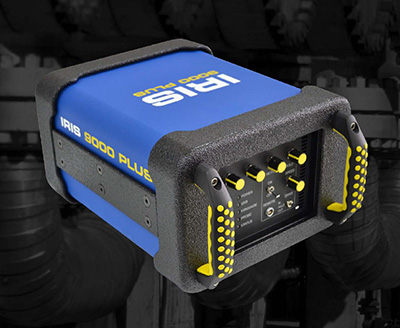

IRIS - 9000

IRIS 9000 Version 3.08
  검사 범위: 최대 30 미터 (12.2 mm ID ~ 63.5 mm OD)
  내부 메모리로 180개의 화상과 데이터 포인트 저장
  외벽의 결함을 자동으로 측정하여 알람 경보  mm/inch 변환 기능
  검사 속도 : 2.54 m/min  튜브 내부에서의 탐촉자의 위치 표시 기능
  탐촉자 : 수침형 15 MHz (3개)  두 개의 VGA 모니터와 프린터로 연결 가능
  초음파기기 : 자체적으로 디자인한 것으로서 본체에 내장되어 있음
  기 타 : 영문으로 70개까지의 report form을 저장하였다가 출력 가능



튜브 전처리

  Hydro Blast   10,000psi at 34g.p.m


초음파 튜브 검사 시스템의 원리와 적용

여기를 클릭하시면 IRIS 장비의 개발 배경에 대한
간단한 소개와 측정 원리, 장점, 성능, 국내에서의
사용 상황 및 전망 등에 대한 정보를 볼 수 있습니
다.

표시 화면 예
(사진을 클릭하면 확대됨)

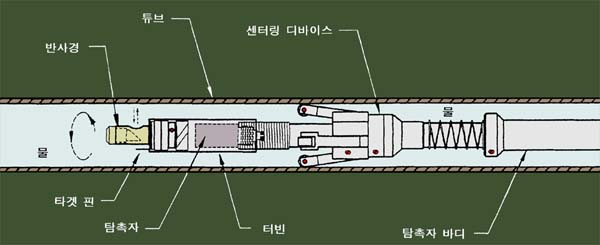

IRIS의 센서 및 터빈 부분

IRIS의 센서 및 터빈 부분

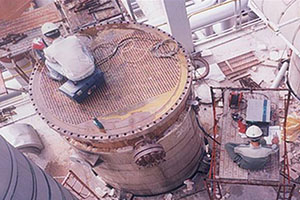

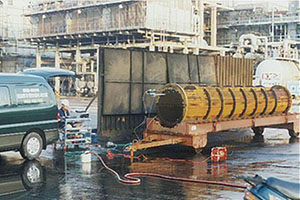

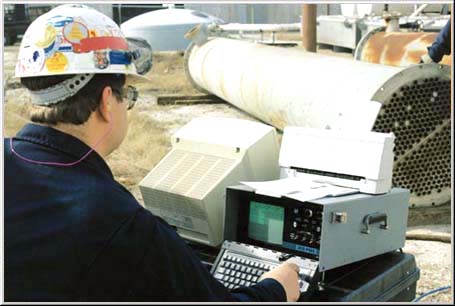

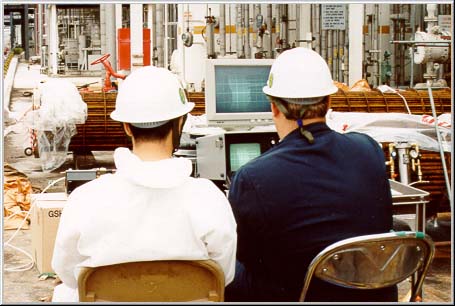

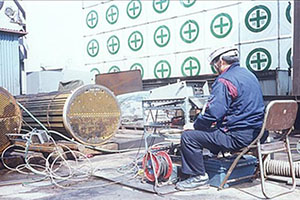

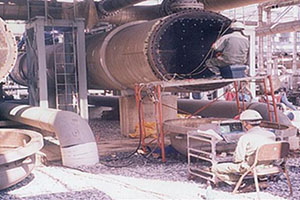

검사 장면 (미래검사기술 제공)

take out horizontal
take out horizontal
vertical inspection
in place inspection

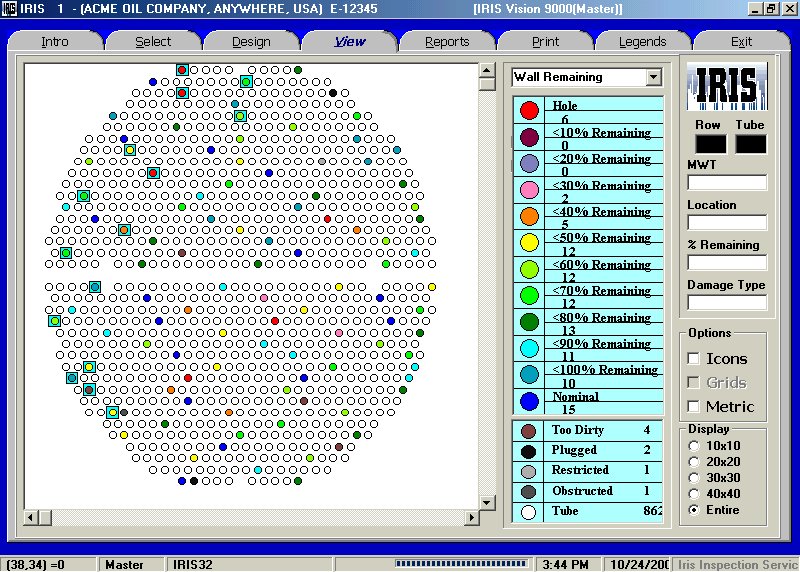

IRIS 9000 검사 화면 예 (IRIS 9000 Inspection Image Samples - Click to Enlarge)

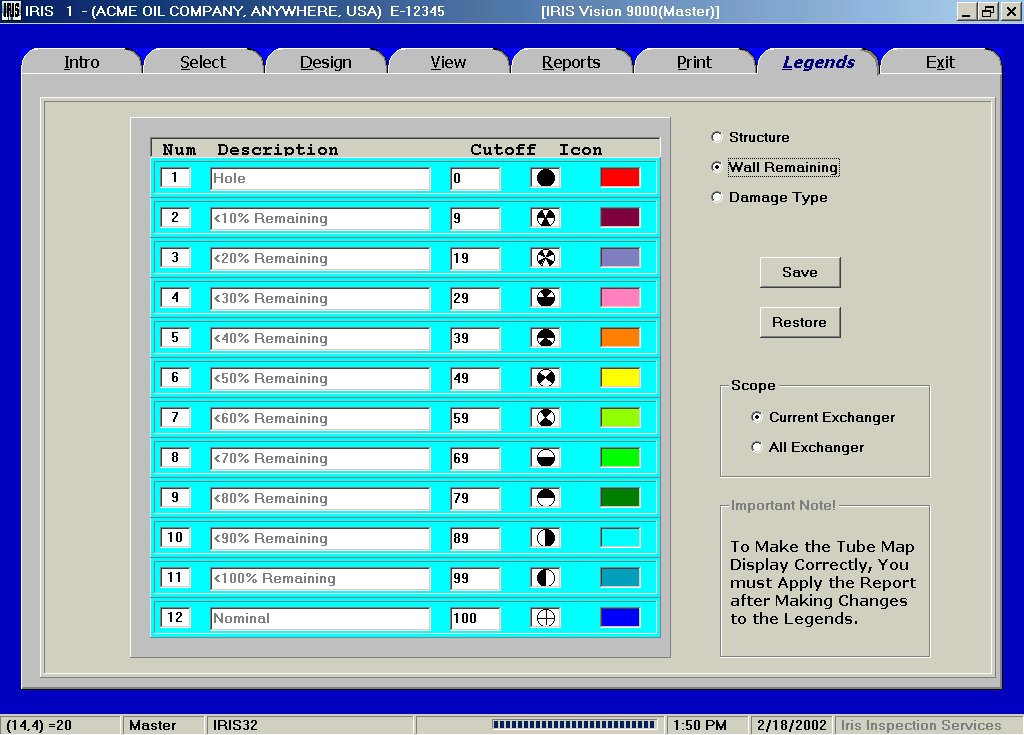

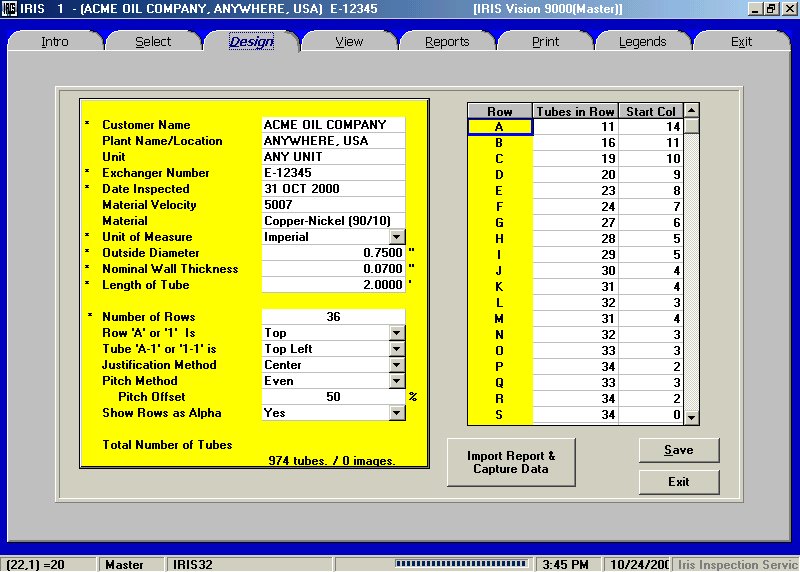

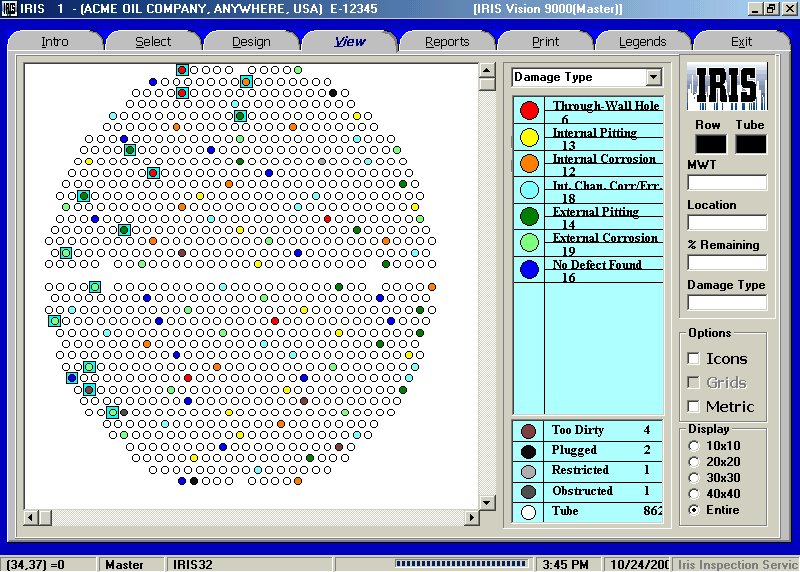

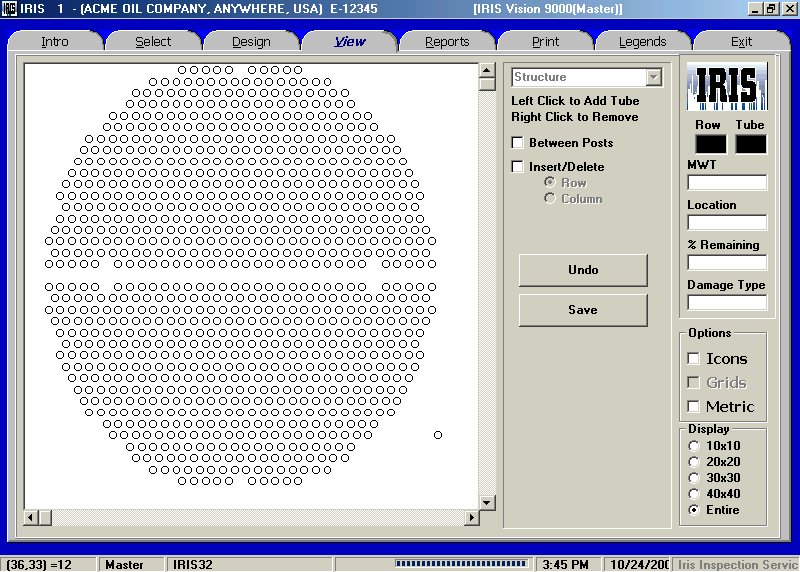

IRIS-9000 분석 및 보고서 작성용 소프트웨어




See-Scan 프로그램
(click for details)

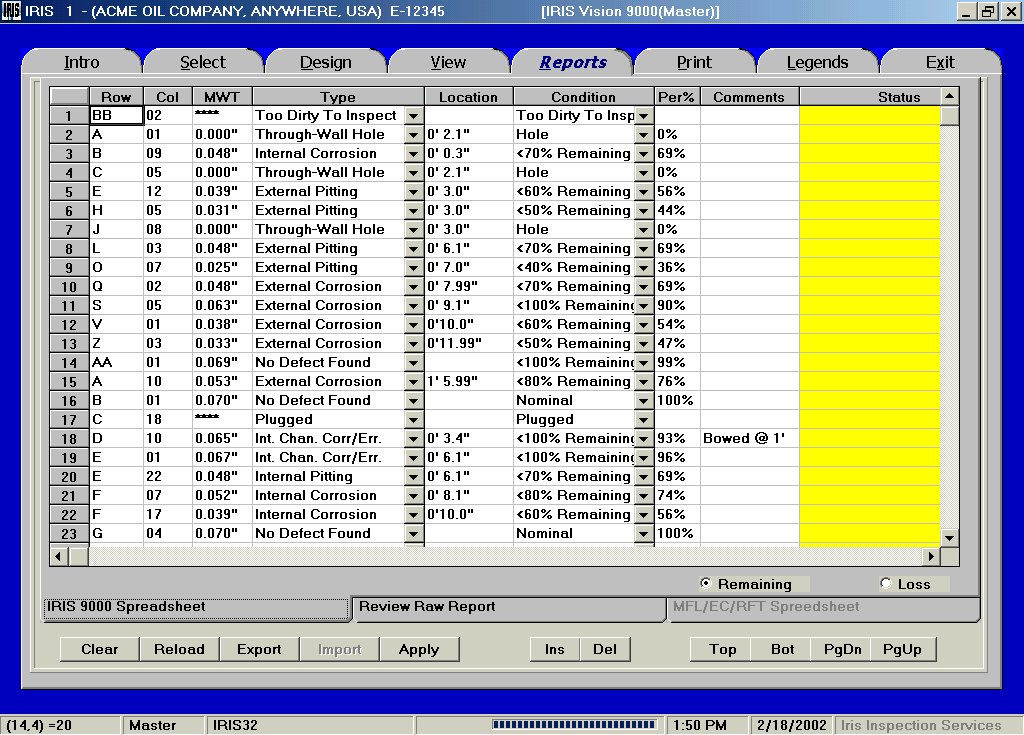

보고서 및 저장 프로그램
(click to enlarge)

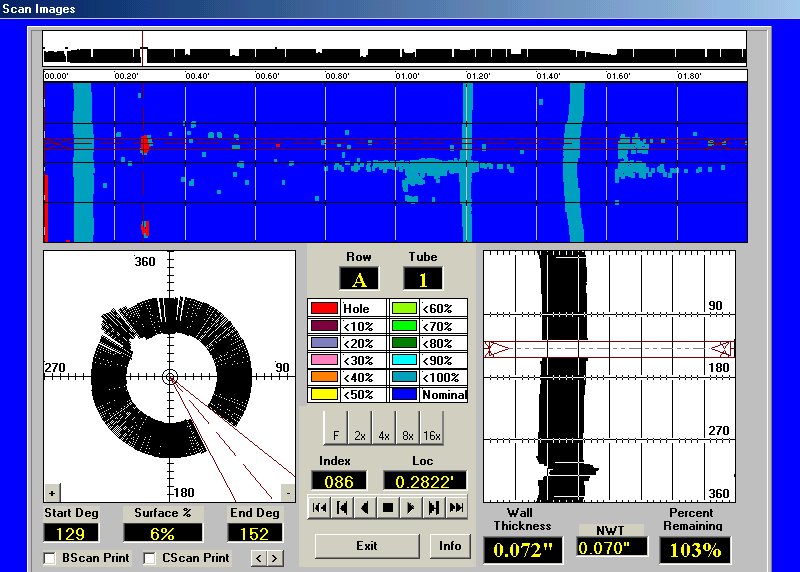

실제 검사에서 취득한 데이터 -1-
(click to enlarge)

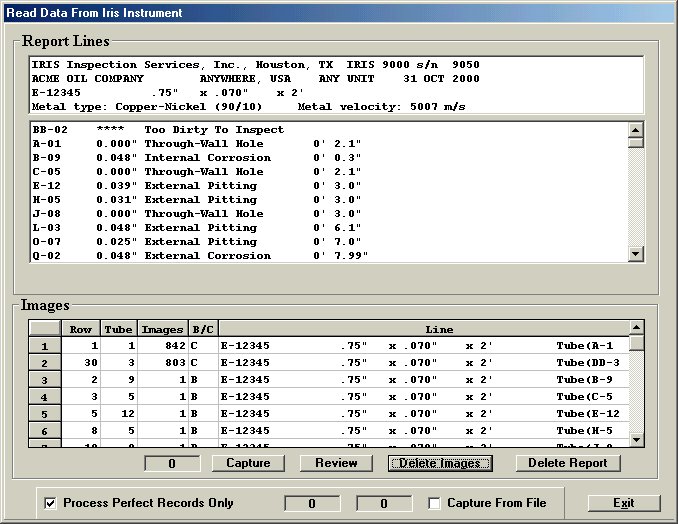

실제 검사에서 취득한 데이터 -2-
(click to enlarge)



IRIS SeeScan 소프트웨어 메뉴

















SeeScan 운영에 필요한 PC 사양

  450 MHz Pentium III PC [min. 250 MHz Pentium II]
  96 MB Ram [min. 64 MB]
  4 GB hard drive [min. 1 GB]
  120 MB super drive [min. 1.44 MB floppy]
  CD Rom

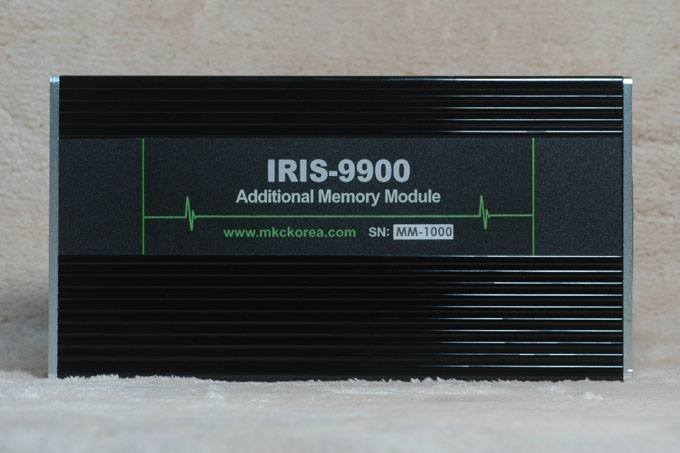

IRIS-9000 Ultrasonic Tube Inspection System Memory Module IRIS-9900




검사 화면 표시 예 및 설명


소모품 및 주변기기

탐촉자 케이블에 대한 안내

탐촉자 센터링 디바이스에 대한 안내

IRIS 장비의 고장과 관련된 해결책들이 들어 있습니다. 고장 수리 대책
엠케이씨에서 장비를 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주십시오.



초음파 튜브 검사 소개 동영상 보기 링크 (IRIS 9000 Ultrasonic Tube Inspection System)



아이리스 소개 동영상 링크 (Internal Rotary Inspection System)



IRIS-9000 Ultrasonic Tube Inspection System Memory Module
