특 징

  진동 데이터를 쉽게 읽을 수 있는 디지털 표시
  알칼라인 밧데리 한 개로 최소 15시간 연속 사용
  밧데리 상태 표시 및 2분간 사용하지 않으면
    자동 전원 차단 회로
  세 가지의 진동 모드 측정 : 변위, 속도, 가속도
  최대값과 평균값을 표시할 수 있는 기능이 있어
    롤러 베어링 진단에 적합
  마그네트, 스크류 및 수동 타입으로 사용할 수
    있도록 한 센서
click to enlarge

사 양   표준 구성
  측정 모드 : 변위, 속도, 가속도
  변 위 : 0 - 1,999 μm
  속 도 : 0 - 19.99 cm/sec
  가속도 : 0 - 19.99 G
  입력 신호 : 50 mV/G
  무 게 : 300그램		      MK-10L 본체
    진동 픽업 601R
    케이스
    밧데리
    사용 설명서
    시험 성적서

적용례
회전기계 (발전기, 터빈 등)  펌프  팬



여기를 클릭하시면 Russell 교수의 "Acoustics
and Vibration Animation (애니메이션으로 보는
음향과 진동)"에서 음파 전달 및 진동에 관한 정
보를 얻을 수 있습니다.








MK-60 진동계는 장비의 이상 상태를 기계실의 콘트롤 보드 상에 실시간으로 보여주게 된다. 또한 알람 신호를 받을 수
있다. 이 진동계는 프로그램 콘솔에 따라 실시간으로
가속도, 속도 혹은 변위의 진동 레벨을 표시해준다.

장점
이 진동계로서 장비의 이상을 초기에 감지하여 이 정보를
작업자에게 전해준다. 작동 중 사고를 막거나 작업자가
장비를 철저히 모니터하여 유지 보수에 들어가는 노력을
줄임으로서 심각한 사고를 최소화할 수 있다.

click to enlarge

설비의 이상은 일반적으로 진동을 수반한다.

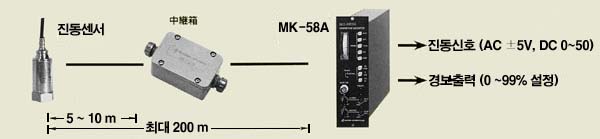

MK-58은 라인 상에서 설비의 진동을 측정/감시하는데 사용된다. 일반적으로 MK-58은
100 mV/G의 가속도 센서를 사용한다. 전면에 있는 선택 스위치를 사용하여 측정 모드,
측정 범위. 경보 범위, 딜레이 등을 설정할 수 있고 후면 패널에는 출력 단자들이 있어서
측정된 데이터를 PC로 전송하거나 외부기기로 출력할 수 있다.











 Condition Monitoring System은 각 진동
 센서로부터 들어온 진동 데이터를 채집/
 분석하는 시스템이다.
 설비가 복잡하거나 현장 접근이 용이하지
 않은 경우, 설비가 갑자기 이상을 유발할
 수 있을 환경, 설비의 이상이 전체 시스템
 을 마비시킬 수 있을 정도로 중요한 경우
 에는 설비의 진동을 정해진 시간 간격에
 따라 측정할 필요가 있다.
CMS-3000은 미리 설정된 시간 간격에 따라 각 채널로부터 진동 데이터를 받아 기록/분석하며 이상이 생겼을 때는 경보를 발한다. 수 채널에서 수백 채널까지 설치가 가능하며 각 설비를 일일이 점검해야 하는 번거로움을 없애준다.
필요한 때는 각 채널로부터 받은 진동 기록을 그래프로 볼 수 있으며 모든 데이터를 보관할 수 있다.
