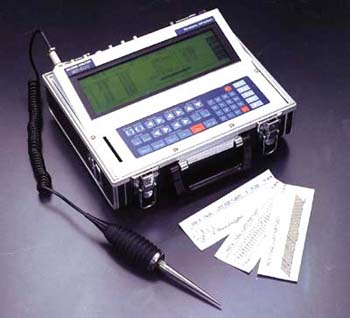

MK-500은 주파수 분석 테크닉에 근거하여
  FFT로 정밀한 진동 분석을 하게 되며 내장된
  자동 진단 소프트웨어로 문제가 있는 부분의
  원인과 위치를 포함하여 설비의 상태를 즉시
  진단하게 한다.
  MK-500은 또한 진동계로서 진동 파형을 재
  현할 수 있으며 진동 측정 모드 (Acc, Vel,
  Disp.)를 변환하여 볼 수도 있다.
  옵션의 프린터를 사용하면 모니터에 나타난
  화면을 하드 카피할 수 있다.
  마이크로폰을 사용하면 소음 레벨 측정도
  가능하다.

특  징
  Normal (일반적인 측정과 분석)
     진동센서나 마이크로폰으로부터 들어 온 신호를 생파형으로 나타내며 진동 이 큰 것으로부터
     10개를 화면에 디스플레이함.
  Memory Directory
     측정 부위 240개를 메모리하며 전원 off 상태에서도 데이터가 보존됨.
     나중에 RS-232C를 거쳐 PC 전송. (옵션의 S/W 필요)
  자동 진단
     회전기계, 베아링, 기계 등의 상태를 ISO 규격에 의하여 분석 진단함.
  Field Balancing
     발란싱 세트(LED 센서 혹은 스트로보스코프)와 조합하여 자동 발란싱 작업 가능.
  FFT MAP (스펙트럼 3차원 표시)
     종래의 FFT에 더하여 주파수와 스펙트럼에서 시간 상의 변화를 검사할 수 있는 Z축이 있음.


MK-500B: MK-500A plus High Level Analytic Function


Options
  DPU-201 : Thermal Printer EMU-4535: Microphone for Sound & Noise Analysis
  736T : Accelerometer for Low Frequency & High Temperature Measurement
  LED sensor for Balancing MC : Memory Card

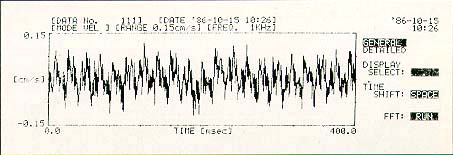

시간 파형
MK-500은 진동이나 마이크로폰
혹은 입력전압으로부터 들어온
신호를 생파형으로 볼 수 있게
해준다.
시간축, 주파수 대역,입력 레벨을
자유롭게 설정할 수 있다.

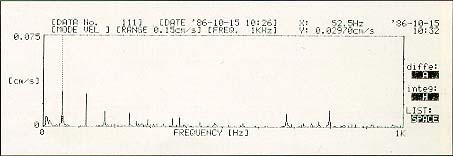

FFT 스펙트럼
MK-500의 중요한 특징 중 하나는

FFT를 통한 주파수 분석이다.

FFT를 사용하여 설비의 어느 부

분에서 진동이 발생하는지를 찾

아낼 수 있으며 설비에 대한 정밀
분석이 가능하게 된다.

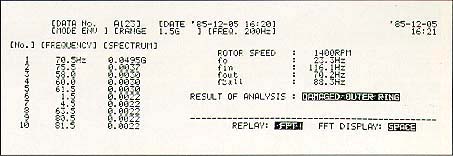

자동 진단 모드
MK-500의 또 다른 특징 중 하나

는 자동 진단 모드가 있다는 것

이다.

설비의 사양을 입력해 주면 ISO

규격에 따라 설비의 상태를 자동

으로 진단하여 표시한다.

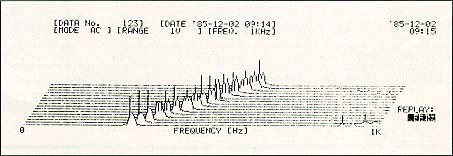

FFT 3차원 표시
종래의 FFT (x축 : 주파수, y축 :

진폭)에 더하여 z축이 있어 주파

수 스펙트럼이 시간에 따라 어떻

게 변화하는지를 관찰할 수 있다.

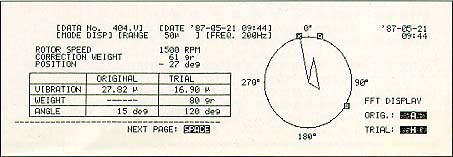

Field Balancing
MK-500에는 발란싱을 위한 소프

트웨어가 내장되어 있다.

옵션으로 공급되는 LED 센서나

스트로보스코프를 연결하여 사용

하면 바란싱 작업이 가능하다.



MK-500 설비 진동 분석기 부속품 (click to enlarge)

   PU-601 픽업    PU-102 픽업    736T 픽업  MH-24
 마그네틱 홀더
   B12
 마그네틱 홀더
   충전용 아답터  충전용 밧데리   P20 Signal
 Conditioner
 장거리 케이블 한글번역판
(사용설명서)
