Lasson사가 최근에 개발한 AIR-500은 종전의 EMF-500에서 성능을 크게 향상시킨 장비이다.
 Two-wave mixing 기술을 이용한 AIR-500은 높은 감도를 필요로 하는 연구에 잘 부합된다.

 AIR-500은 두 개의 모듈로 구성되어 있는데 하나는 Demodulation 유니트이고 또 하나는 Fiber
 optic head이다. Probe laser에서 demodulator와 fiber head로의 빛의 전달은 각각 멀티모드와
 싱글 모드로 제공된다.

 샘플로부터 수집된 광신호는 멀티 모드 화이버를 지나 demodulator로 전달된다.
 아래의 다이아그램에서 AIR-500을 이용한 연구 셋업을 보여주고 있다.



AIR-500 셋업



 화이버 헤드는 물체 표면의 illumination과 back-scattering된 빛을 수집하는 일을 맡는다.
 현재 두 개의 화이버 헤드가 생산되고 있는데 FH25와 FH50 모두, 원하는 illumination, aperture
 크기 및 stand-off 거리에 따라 조정이 가능하다.



Calibrated target에서 사용 중인 FH25 화이버 헤드

FH50 화이버 헤드



 아래의 Demodulator는 샘플 표면의 변위에 직접 상응하는 전기적인 신호를 보여주고 있다.
 이 신호는 백스캐터링된 신호 빔과 비교 빔 사이의(Two Wave Mixing) photorefractive
 crystal에서의 간섭(interference)으로부터 얻은 것이다.



AIR-500 Demodulation Unit



 AIR-500의 장점
   매우 높은 분해능 및 신호 대 잡음비   Free-space 혹은 fiber-optic 빔 전달
   1 GHz까지 선택할 수 있는 고주파수 cutoff   특수한 적용을 위한 모듈화된 화이버 헤드

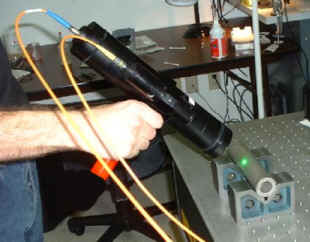

AIR-500 레이저 초음파 검사 장비를 사용하여
파이프의 두께를 비접촉으로 측정하고 있는 모습




이곳을 클릭하면 AIR-500의 사양을 보실 수 있습니다.
