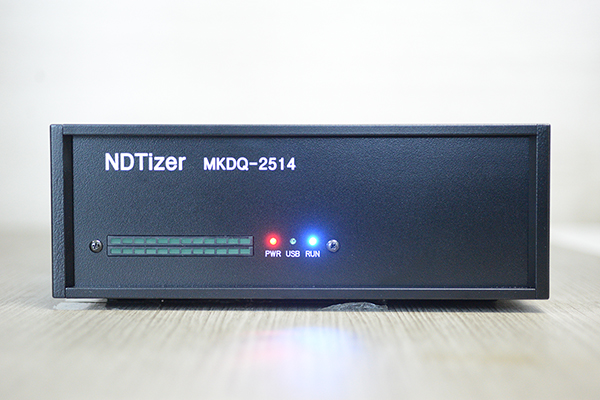

NDTizer MKDQ-2125는 Pulser-Receiver를 통해 받은 초음파 신호를 디지털 신호로 변환하는 기기입니다. 본 제품은 사용자의 PC에 연결하여 사용하는 제품으로서 PC 모니터로 보다 정밀하게 파형을 관찰할 수 있으며 C-SCAN 이미지를 통해 관찰하고자 하는 결함을 바로 확인할 수 있습니다.

참고 사진 (Image)

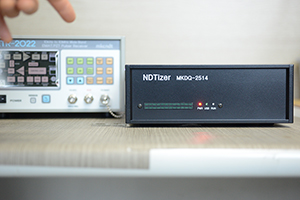

MKDQ-2125 with XTR-2022

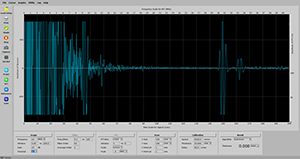

Display

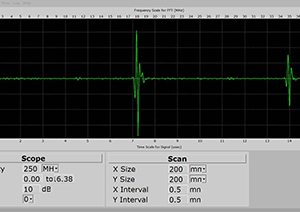

Wave

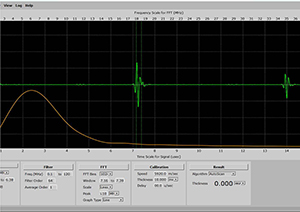

FFT

사양 (Specifications)
모델 (Model) MKDQ-2125
기능 (Feature) 설명 (Description)
ADC 14Bit, 5MSPS~250MSPS (Digitally Controlled Clock)
Buffer Memory 64k Samples (Option, Up to 256k Samples)
Amp -11dB~34dB (Digitally Controlled VGA)
Analog Input 3Vp-p, 0.1~50MHz
Sync In/Out Digitally Controlled In/Out
USB USB2.0 2 Channels
Filter Digital Filter (Digitally Controlled Filter)
GUI

- Signal Graph
- FFT Graph
- C-Scan Graph
- Sample Clock Setting
- Gain Setting
- Digital Filter Setting
- FFT Setting
- DSP Algorithm Setting
- Calculate Thickness (Distance)
GUI OS Windows 10 and later
Scan C-SCAN
Operating Power < DC 12V 0.5A
Operating Temperature 0~50 ℃
