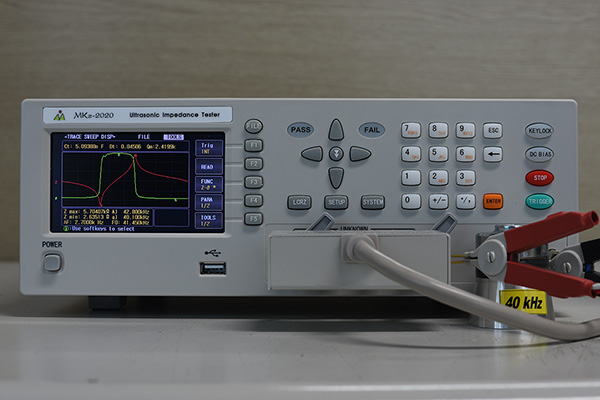

MKz-2020 초음파 임피던스 테스터 (200kHz)
사진을 클릭하면 확대됩니다.
사진을 클릭하면 확대됩니다.
;test.document.write('<body leftmargin=0 topmargin=0 background=201605040727353710.jpg onclick=self.close()>'))
사진을 클릭하면 확대됩니다.

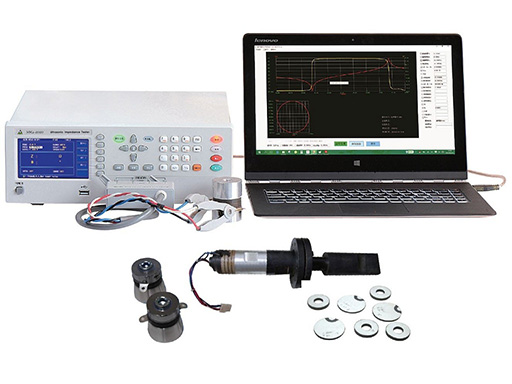

Mkz-2020은 차세대 초음파 임피던스 테스터입니다. 이 장비는 주로 강유전성 결정, 압전 세라믹, 초음파 트랜스듀서 장치 등의 임피던스 분석 및 테스트에 사용됩니다. 또한 압전 장치 및 장비의 주파수 스캔 및 임피던스 측정 분석을 위한 슈퍼 솔루션을 제공하여 압전 장치의 매개 변수를 적용하는 데 편리합니다.
시장의 일부 기존 초음파 임피던스 분석기는 스캔 및 분석 기능을 실현하기 위해 컴퓨터에서 소프트웨어를 실행해야 합니다. 컴퓨터 스캔 및 분석 기능 외에도 MKz-2020은 압전 소자의 임피던스 주파수 스윕 곡선 분석의 표시 기능도 제공합니다. 이렇게하면 테스트 효율성을 보장하고 테스트 비용을 줄일 수 있습니다. 이 기기는 생산 라인에서 쉽게 사용할 수 있습니다. 동시에 벡터 측정 원리가 MKz-2020에서 사용되며 측정 정밀도가 우수하고 주파수 범위가 매우 넓으며 안정성이 뛰어나 기기가 초음파 장치 및 재료의 대부분의 요구 사항을 충족할 수 있습니다.
MKz-2020은 기기에서 추적 스윕을 실현할 수 있으며 그래프 표시 및 테스트 결과도 U 디스크에 쉽게 저장할 수 있습니다. 동시에 기기에는 컴퓨터 소프트웨어 인터페이스가 있으며 표준 버전을 구입할 필요가 없습니다.
RS232C, USB, DEVICE, USBHOST, HANDLER, 다중 인터페이스가 장착되어 RS485 및 GPIB의 인터페이스와도 일치할 수 있습니다. 자동 테스트 시스템을 구축하기 위해 PC와 데이터 통신 및 원격 제어가 가능합니다.
시장의 일부 기존 초음파 임피던스 분석기는 스캔 및 분석 기능을 실현하기 위해 컴퓨터에서 소프트웨어를 실행해야 합니다. 컴퓨터 스캔 및 분석 기능 외에도 MKz-2020은 압전 소자의 임피던스 주파수 스윕 곡선 분석의 표시 기능도 제공합니다. 이렇게하면 테스트 효율성을 보장하고 테스트 비용을 줄일 수 있습니다. 이 기기는 생산 라인에서 쉽게 사용할 수 있습니다. 동시에 벡터 측정 원리가 MKz-2020에서 사용되며 측정 정밀도가 우수하고 주파수 범위가 매우 넓으며 안정성이 뛰어나 기기가 초음파 장치 및 재료의 대부분의 요구 사항을 충족할 수 있습니다.
MKz-2020은 기기에서 추적 스윕을 실현할 수 있으며 그래프 표시 및 테스트 결과도 U 디스크에 쉽게 저장할 수 있습니다. 동시에 기기에는 컴퓨터 소프트웨어 인터페이스가 있으며 표준 버전을 구입할 필요가 없습니다.
RS232C, USB, DEVICE, USBHOST, HANDLER, 다중 인터페이스가 장착되어 RS485 및 GPIB의 인터페이스와도 일치할 수 있습니다. 자동 테스트 시스템을 구축하기 위해 PC와 데이터 통신 및 원격 제어가 가능합니다.
0.1%의 테스트 정밀도, 측정 속도 (100회/초)
국제 브랜드 제조업체 테스트 데이터 비교 가능성
키 잠금 기능, 전원 공급 중단시 데이터 보호 기능
중국어 및 영어 작동 인터페이스
스캐닝 기능, 분석 기능의 저임피던스 주파수 응답 특성
U 디스크 업그레이드 기기 소프트웨어
50개 그룹, U 디스크, 500개의 테스트 파일 내의 기기는 언제든지 호출 가능
풍부한 인터페이스, RS232C, USB 장치, HANDLER, GPIB (옵션)
;test.document.write('<body leftmargin=0 topmargin=0 background=201604151549484047.png onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=MKz-2020_display.jpg onclick=self.close()>'))
테스트 데이터는 컴퓨터에 저장, 인쇄, 데이터 소스가 될 수 있음
인쇄 가능한 임피던스 스캔 곡선 그래픽, 편리한 전달 분석 및 보관
테스트 기능을 시작하는 키, 간단한 조작, 높은 생산 효율성
| 공진 주파수 Fs | 반공진 주파수 Fp | 정적 용량 C0 | 동적 임피던스 R1 |
| 동적 커패시턴스 C1 | 동적 인덕턴스 L1 | 자유 커패시터 Ct | 자유 유전 상수 |
| 기계적 품질 계수 Qm | 전기 기계 결합 계수 Keff | 평면 전자 기계 결합 계수 Kp | 두께의 기계적 및 전기적 결합 계수 Kt |
| 최대 어드미턴스 Gmax | 최대 임피던스 Zmax | 최소 임피던스 Zmin | 하프 파워 포인트 F1 & F2 |

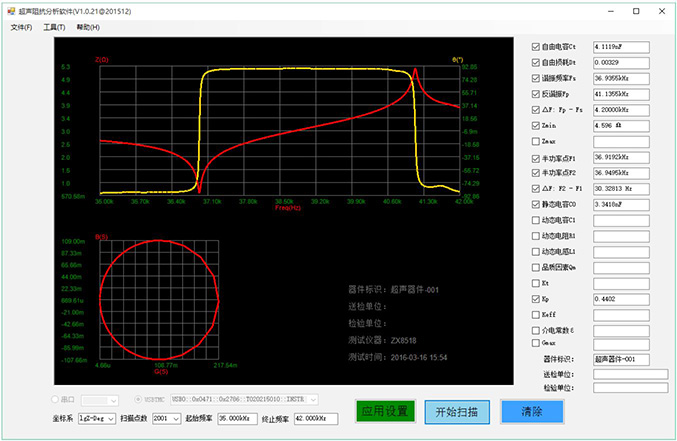

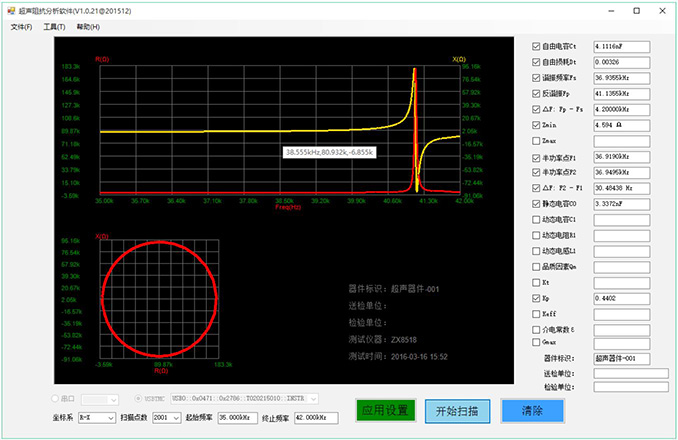

임피던스 위상 주파수 곡선과 일반 제품의 어드미턴스 원은 아래 그림과 같습니다.
;test.document.write('<body leftmargin=0 topmargin=0 background=201604151559231218.png onclick=self.close()>'))
이미지를 클릭하면 확대됩니다.

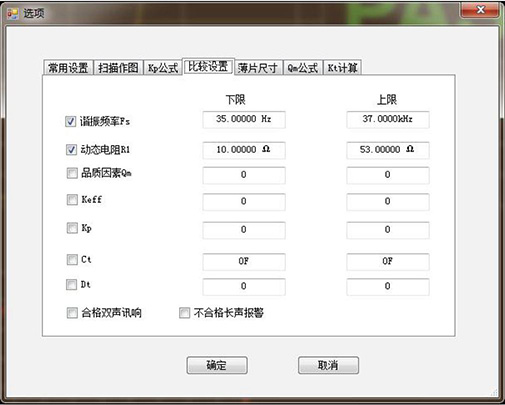

새로운 매개 변수 결과공진 주파수, 반공진 주파수, 공진 임피던스 등의 매개 변수를 저장할 새 엑셀 문서를 만듭니다.
매개 변수 결과 열기저장된 엑셀 문서를 봅니다.
스캔 데이터 저장스캔 과정에서 측정된 R-X 값 저장할 수 있습니다.
스캔 이미지 저장스캔된 이미지를 저장할 수 있습니다.
설정 조건 저장스캔 측정 조건 설정을 저장하고 사용할 수 있습니다.
설정 조건 열기이전 파일 이름을 기준으로 측정 파일을 호출합니다.
;test.document.write('<body leftmargin=0 topmargin=0 background=201605040800166275.jpg onclick=self.close()>'))
이미지를 클릭하면 확대됩니다.
;test.document.write('<body leftmargin=0 topmargin=0 background=201605040803161577.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=201605040803377128.jpg onclick=self.close()>'))
| Model | MKz-2020 |
| 주파수 범위 | 20Hz~200kHz |
| 스캐닝 매개 변수 | R-X, Z-θ, Y-θ, G-B |
| 기본 측정 정확도 | 0.05% |
| 측정 속도 | 4s/piece (Instrument scan) |
| 주파수 정확도 | 1mHz |
| 위상 해상도 | 0.01˚ |
| 임피던스 범위 | 0.01mΩ~99.99MΩ |
| 인터페이스 | RS232C, USB DEVICE, Handler, GPIB(옵션) |
| 작동 온도 및 습도 | 0℃~40℃, ≤75%RH |
| 전원 | 전압:100~120Vac 또는 198~242Vac, 주파수: 46~64Hz, 파워: >85VA |
| 크기 (W*H*D) | 310x110x315mm |
| 무게 | 5.5kg |
