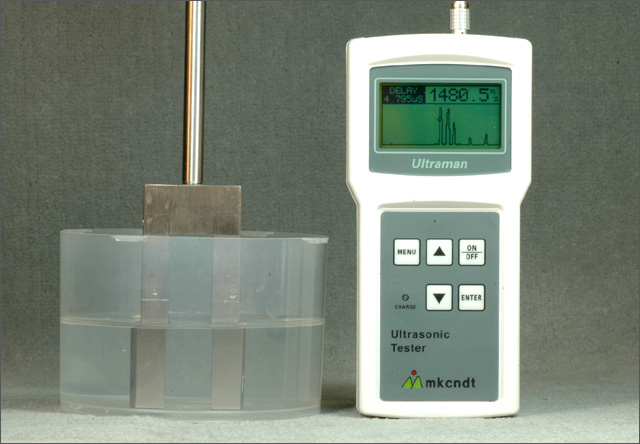

초음파 신호 처리 장치 Ultraman-340



        (클릭하면 확대된 사진을 볼 수 있음)



엠케이씨에서 개발한 휴대용 초음파 농도 측정기 Ultraman-340은 초음파를 이용하여 액상의 농도를 측정하는 기기입니다.
초음파는 액체의 농도에 따라 초음파의 전달 속도가 달라지는 변화를 측정하며 Ultraman-340 휴대용 초음파 농도 측정기는 프로브를 통하여 초음파를 송신/수신하여 내장된 DSP를 통하여 LCD에 음속을 표시하게 됩니다.
Ultraman-340 휴대용 초음파 농도 측정기는 휴대용이므로 간단히 휴대하여 현장에서 즉시 농도를 측정할 수 있는 이점을 가지고 있습니다.
Ultraman-340은 필요한 경우 취득한 데이터를 관리할 수 있는 프로그램을 만들어 PC에서 경향 관리를 하거나 초음파의 농도를 %와 같은 원하는 단위로 표시되게 할 수 있습니다.
Ultraman-340은 일반적으로는 스테인리스 스틸을 사용한 프로브를 사용하지만 필요한 경우 특수한 재질 혹은 형태로도 주문이 가능합니다.


Ultraman-340의 특징

현장에서 간편하게 초음파의 농도를 측정
초음파 파형을 직접 표시하여 시각적으로 확인
파형과 세팅 파라미터가 동시에 표시되어 세팅이 용이
PC나 노트북에서 프로그램을 사용하여 취득한 데이터 분석

Ultraman-340의 키트의 구성

Ultraman-340 본체
전원 코드 및 충전기
초음파 프로브 및 연결 케이블
휴대용 케이스
사용 설명서

Ultraman-340의 사양

Operating Temperature: -20 ℃ to 50 ℃
Probe: 5 MHz or 10 MHz PZT type
Probe material: Stainless Steel, Hastelloy(Optional)
Measured Accuracy: Depend on the Substance (0.1 wt.% Typical)
Alarm Output: Buzzer, 5V TTL
Data Link: USB 2.0
Monitoring Software(Optional): Realtime DAQ & Remote Monitoring
DSP: Filter, Averaging
Dimension: 178 x 86 x 38 mm
Weight: 350 grams

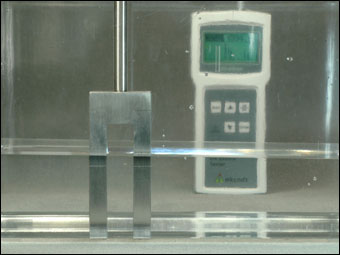

사용례

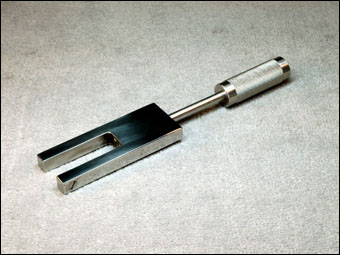

프로브

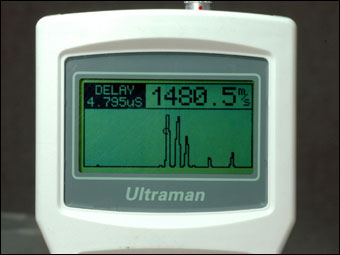

표시 화면

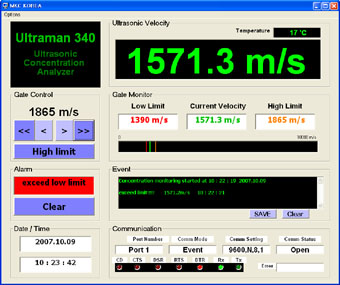

PC 연결 화면


   (클릭하면 확대된 사진을 볼 수 있음)
