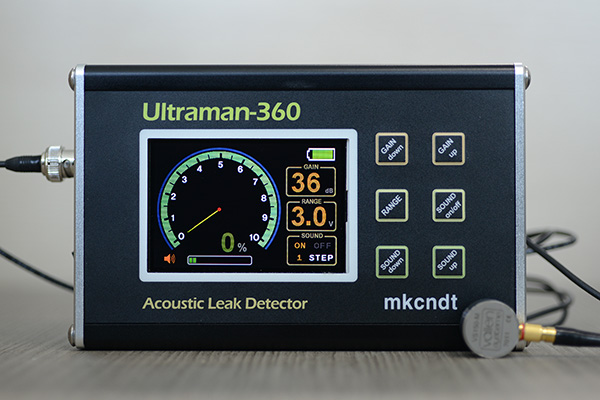

음향 방출에 의한 누출 검사는 오래 전부터 비파괴검사의 한 방법으로 사용되어 왔습니다. 스트레스나 압력을 받고 있는 물질은 음향 에너지를 방출하게 되고 Ultraman-360 음향 방출 누출 탐지기는 누출 지점에서 초음파 신호를 포착하거나 표면을 타고 전달되는 초음파 에너지를 감지하여 가청음으로 변환해주거나 LCD 화면에서 그 크기를 볼 수 있게 해줍니다.

목재에 외부적인 힘을 가하게 되면 부러지기 전에 으드득 소리가 나게 되는데 실제로는 소리가 들리기 전에도 상당한 에너지가 목재를 관통하여 전달되게 됩니다. Ultraman-360은 이와 같은 초음파 에너지를 탐지하거나 발생한 음향 에너지를 포착하여 이상 상태를 감지하는 탐지기입니다.

누출된 지점에서 초음파 신호를 탐지할 수 있다면 가장 이상적이기는 하지만 초음파는 금속을 타고 멀리까지 진행되므로 누출 지점에서 멀리 떨어져 있는 경우라도 신호의 감쇄가 있기는 하지만 탐지가 가능합니다. Ultraman-360은 폭넓은 범위로 누출을 탐지할 수 있도록 60dB의 게인 세팅이 가능하도록 만들어졌습니다. 화면은 수신 신호의 변화를 쉽게 볼 수 있도록 크고 선명한 LCD 화면이 제공됩니다. 수신한 파형은 오실로스코프나 기타의 분석 장비로 전송하여 세밀한 분석을 할 수 있도록 RF 출력 단자가 구비되어 있습니다.

Ultraman-360은 측정 범위가 넓으므로 소형부터 저주파에 이르는 다양한 주파수와 감도의 외부 센서를 사용할 수 있습니다. Ultraman-360의 증폭 회로는 센서를 통해 수신된 매우 약한 신호부터 저주파의 큰 신호까지 적절히 증폭하여 화면에 표시하게 됩니다.

Ultraman-360에는 초음파 영역의 신호를 가청 주파수로 바꾸어서 스피커의 출력으로 변환하여 주며 현장에서 가청음으로 확인할 수 있도록 측정기에 스피커가 내장되어 있으며 시끄러운 곳에서는 헤드폰을 사용할 수 있도록 하였습니다.

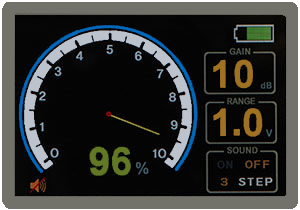

10 dB, 1.0V, no sound setting

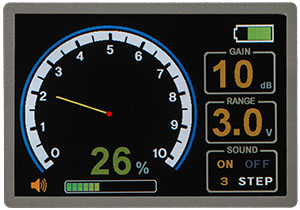

10 dB, 3.0V, sound setting


적용 분야

정유, 석유 화학 분야에서 탱크나 베셀의 비파괴 검사
선박, 조선 분야에서 밸브, 파이프라인의 누출 검사
필터 종류: 디지털 Low Pass Filter
발전, 압력 용기 제품에서의 누출 검사
초음파 세척기의 음압 측정
박쥐, 돌고래와 같은 동물의 초음파 신호를 가청음으로 수신 및 녹음


구성

Ultraman-360 측정기 본체
UM-40 센서
연결 케이블
전원 케이블
충전기
사용설명서
휴대용 가방



사양

초음파 측정 범위: 03,000 mV
주파수 측정 범위: 1.0 kHz ~ 1.0 MHz
정밀도: ±1%, 1.0 V 범위 세팅에서)
센서: 접촉식 초음파 센서 40 kHz
디스플레이: 3.5" TFT COLOR LCD
커넥터: BNC
사용 온도: -4050
전원: 충전용 배터리 AA X 12
배터리 사용 시간: 14시간
크 기 : 105(H)×172(W)×68mm(D)
무 게 : 1,365 그램 (배터리를 포함한 본체)
보 증 : 1


☞ 사양은 제품 기능 향상을 위해 예고없이 변경될 수 있습니다.
