<클릭하면 확대됨>

MKCD-2020은 표면 경화 층의 두께를 측정하도록 설계되었으며 1.5mm에서 최대 8mm까지의 깊이를 측정할 수 있습니다.

MKCD-2020은 검사자에게 케이스 깊이 경화 층의 정확하고 즉각적인 판독을 제공합니다.

컴팩트한 사이즈와 사용이 간단한 조작으로 쉽고 신속한 현장 검사가 가능합니다.

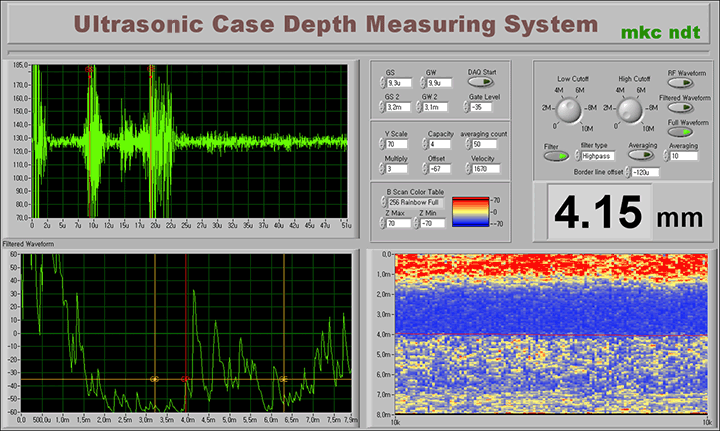

또한 스캔된 단면을 나타내는 테스트 된 재료의 B-스캔 이미지를 제공합니다.

프로브는 케이스 깊이 측정을 위해 특별히 설계되었으며 고객의 요구에 따라 맞춤화 되었습니다.

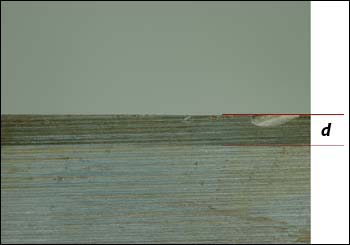

경화 깊이 측정

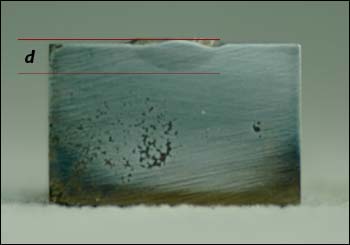

용접부 두께 측정

특징
케이스 깊이 경화 층의 즉각적이고 정확한 데이터를 제공합니다.
고 에너지 펄서 및 저소음 수신기는 두께 데이터의 안정적인 판독을 제공하는 날카로운 초음파 신호를 생성합니다.
초음파 B-Scan 이미지는 검사된 재료의 물리적 상태에 대한 중요한 데이터를 제공합니다.
휴대 및 소형 사이즈로 쉽게 사용하고 휴대할 수 있습니다.


사양
케이스 깊이 측정 범위 : 1.5mm ~ 8mm
주파수 범위: 10 ~ 20 MHz
펄스 진폭: 70 ~ 260 Volt
펄스 폭: 30 ~ 90 ns
게인 : 0dB ~ 100dB (1dB 단위)
파형: 전파(全波) 및 수정되지 않은 RF
펄스 반복 주파수: 1 ~ 1000 Hz

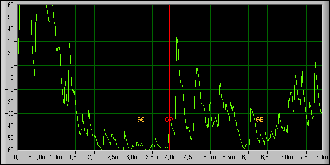

A Scan Image
(그림을 클릭하면 확대됨)

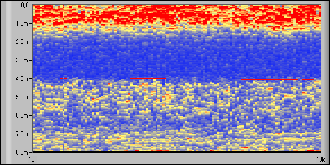

B Scan Image
(그림을 클릭하면 확대됨)
