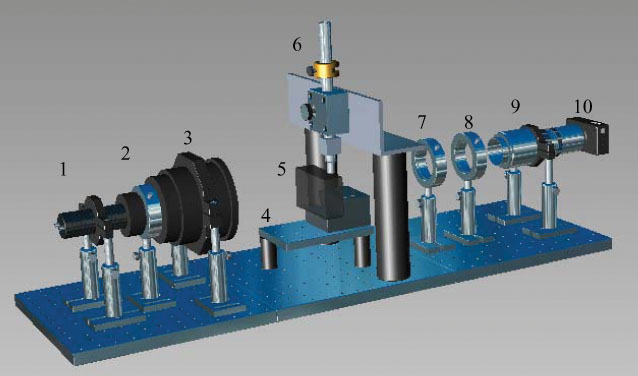

PES-900 Component Layout

 1. Light source
 2. Polariser
 3. Collimating lens
 4. Specimen mount
 5. Glass sample
 6. Probe holder tube with adjustable position and spring-loading
 7. Quarter-wave plate
 8. Analyser
 9. zoom-macro lens
10. Camera


콤팩트한 사이즈의 초음파 가시화 시스템

   1. 소프트웨어를 탑재한 랩탑 컴퓨터
   2. 컨트롤러(내부, 외부 트리거 옵션을 사용할 수 있는 펄서와 딜레이)
   3. 초소속의 강력한 스트로보 광원
   4. 고해상도 CMOS 카메라
   5. 줌 매크로 렌즈
   6. 이미지 샘플 (유리 샘플 2개, 고정
   7. 고정, 조정 장치 달린 900mm의 마운팅 베이스
   8. 필요한 모든 렌즈, 렌즈 고정 장치 및 회전 장치
      (모든 광학 부품들과 베이스는 착탈이 가능하여
       다른 광 경로 및 다른 크기의 실험체를 위해 사용할 수 있음)
   9. 초음파 탐촉자와 쐐기(탐촉자 1개와 3개의 경사각 쐐기 공급)
 10. 이미지 캡쳐 소프트웨어

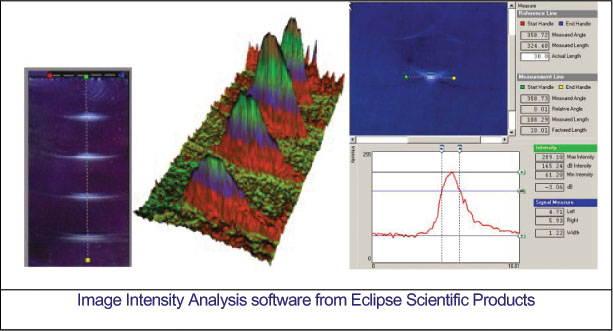

 11. 다량의 펄스 이미지를 분석하기 위한 소프트웨어
 12. 방수형 포장 및 케이스

샘플 마운팅 부분은 광 경로를 따라 75mm 직경의 유효 검사 부분이 있고 CMOS 카메라에 장착된 매크로 초점형 렌즈에 의해 이미지화됨.


함께 공급되는 랩탑 컴퓨터에서 작업 결과 얻어진 이미지를 관찰하거나 분석하기 위한 소프트웨어 공급

초음파 교육, 연구 및 기술 개발에 적합

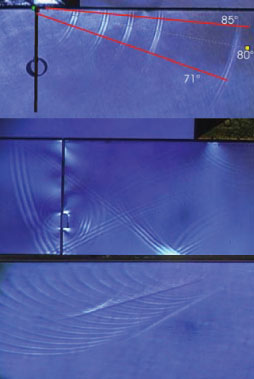

Perform beam analysis for
     - refracted angle
     - near zone assessment
     - focal distance
     - focal spot size
     - wavelength
     - divergence

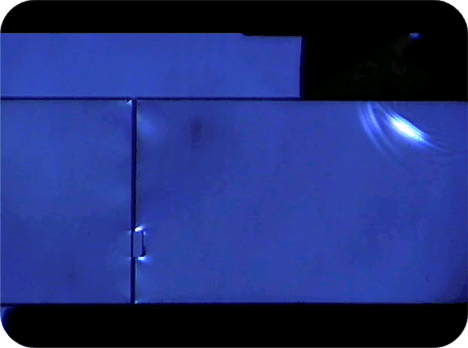

Demonstrate
     - Reflection
     - Refraction
     - Frequency dispersion effects
     - Flaw tip diffraction
     - Mode conversion
     - Phased array wavelets and motion





미래 개발 계획
수침용 셋업 (수조 및 서치 튜브 포함)
표면 노치, 측면 드릴 홀 및 TOFD 스타일 표면 근접 사각형 노치 타겟 유리 블록들
