쉽게 1단계에서 콘크리트 슬라브 두께 확인 - No 채광 / No 드릴링 / No 굴착

올슨의 기본 모델 CTG-1T / CTG-1TF 또는 향상된 기능 모델 중 하나를 사용하여 다음 프로젝트에는 수천달러를 절감할 수 있습니다. 한 시간에 60회 이상 CTG 시험을 수행하여 9시간의 60회 코어 테스트와 비교하였고, 같은 결과를 얻었습니다. 이제 시간과 비용을 절약하십시오!


CTG 계열 측정기는 배터리로 구동되어 휴대하면서 두께 및 콘크리트 슬라브의 무결성, 포장, 터널 복공, 벽 및 플레이트 같은 구조를 충격 에코 원리를 사용하여 측정하는 비파괴 검사 시스템입니다.

콘크리트 두께 / 결함 측정기는 슬라브, 파이프 또는 벽과 같은 간단한 구조를 포함하는 복잡하지 않은 상황에서 콘크리트 두께를 테스트하기 위해 설계된 전용 플랫폼입니다. 모든 모델은 머리 위 또는 평지 작업을 위해 텔레스코핑 폴(사진 참조)이 포함됩니다.

특별한 지식이나 훈련이 필요 없음 - 올슨의 내장된 기본 콘크리트 파라미터를 사용하거나 또는 높은 정확성을 위해 콘크리트의 음속에 대한 참고 자료로 알려진 포인트를 테스트하여 간단하게 CTG를 보정할 수 있습니다.

<<< 사진을 클릭하면 확대됨

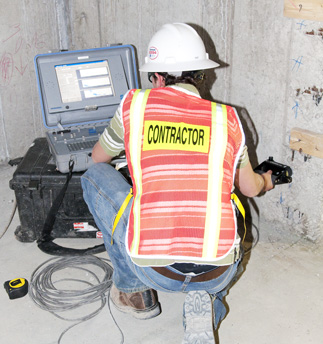

현장 사진

주요 기능
CTG-1T / CTG-1TF 기본 모델의 주요 기능
  • 견고한, 통합 변위 트랜스듀서 및 솔레노이드 임팩터를 가진 휴대용 충격 에코 테스트 헤드
  •
  • 시리얼 포트를 통해 PC로 테스트 시간 / 날짜 및 결과를 다운로드 (시리얼 케이블 및 시리얼/USB 케이블)
  • 버튼 클릭으로 영어(인치) 또는 미터법(센티미터) 단위 사이를 전환
  • 묽은, 접착 페인트 및 많은 종류의 접착 타일 작업 가능 - 타일 접착 확인
  • 콘크리트에서 충격 에코 테스트 헤드의 사용에 커플링 에이전트가 필요하지 않음
  • 두께 데이터표를 일반적인 스프레드시트 프로그램으로 가져올 수 있음
  • 알려진 두께 위치 또는 올슨의 기본 파라미터를 사용하여 쉽게 음속 보정
  • 실외 사용을 위한 읽기 쉬운 반투과형 LCD 디스플레이 및 실내 사용을 위해 전환 가능한 백라이트
  • 보존된, 공기에 의해 경화된 콘크리트 또는 등급에서 작업 가능
  • CTG-1TF 모델은 두께 요약표와 데이터를 WinTFS-IE 또는 WinTFS-SASW 소프트웨어를 사용하는 윈도우 2000 또는 그 이상의 PC에서 사후 처리하도록 출력
  • CTG-1T / CTG-1TF 기본 모델의 사양
  • 두께 범위: 81mm ~ 1.8m 두꺼운 해머 모드를 위한 일반 솔레노이드 모드
  •
  • 테스트 당 습득한 샘플 수: 256개(일반) 또는 512개(충전재 없는 고해상도)
  • 정확도: 고해상도에서 ±2%
  • 테스트에 걸리는 시간: ~3초
  • 역량 리포트:

    CTG-1T: 스프레드시트로 두께 수치 요약표 다운로드 가능

    CTG-1TF: 올슨의 윈도우 기반 WinTFS-IE 소프트웨어 및 두께 요약표를 사용한 결함 분석을 위해 PC/노트북으로 Raw 데이터 다운로드 가능

  • 샘플링 속도: 45,600 샘플/s(일반), 14,400 샘플/s(두꺼운), 116,000 샘플/s(초박)
  • 전원: 충전 가능한 내부 니켈수소 배터리 팩(완충시 ~6-7시간 작동); 외부 배터리 충전기(AC 전원 장치, 빠른 충전), 10개의 알카라인 배터리 또는 AC 전원 장치로 사용
  • 최대 신호 주파수: 22,800Hz(일반), 7,200Hz(뚜꺼운), 58,000Hz(초박)
  • 학습 곡선: 두께 측정을 위해 10분 미만
  • 중량: 2.0kg 테스트 헤드 및 게이지 결합
  • 주파수 해상도: 44.5(고) 또는 89(저)
  • 테스트 헤드 케이블: 1.8m
  • 구입한 모든 장비에 대해 1년 보증
