Constant Potential X-ray System HF 시리즈

PANTAK은 1944년 부터 방사선 분야를 전문화하여 곧 이
분야에 있어서 세계적인 공급업체가 되었다. PANTAK은
산업용 및 과학용 X-ray 장비를 생산하고 있다. PANTAK
제품의 특징은 기능에 있어서의 디자인이 뛰어나고 신뢰
할 만한 고압 전원을 제작할 수 있다는 데 있다. PANTAK
의 모든 제품들은 컴퓨터로 수행되는 엄격한 테스트와 탁
월한 생산 장비를 거쳐 제작되며 아래의 특징이 있다.



· High Stability. Precise repeatability
· Very low high voltage ripple
· High tube currents throughout the kV range
· Exceptionally accurate kV and mA selection and output
· Fast corrective response to transient changes of supply
  voltage
· Automatic tube warm-up    · All solid state design
· Very low stored energy    · Total on-site maintainability
· Comprehensive safety and interlock circuits
· Upright configuration of generator requires little floor space

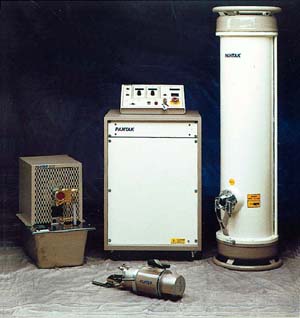

HF160 with optional water cooler


HF 75 (HF 50)

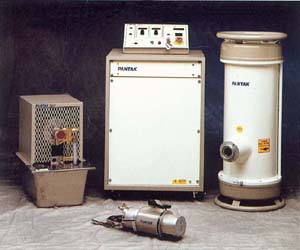

HF 420/450


HF 320/13MA



420/450 X-ray
Tube Assembly

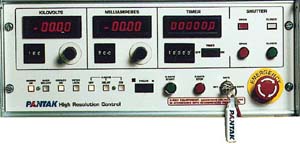

  High Resolution Control

리얼 타임 X-ray 화상 시스템

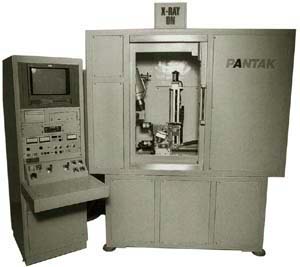

PLC 시리즈 캐비넷 리얼 타임 X-ray 검사 시스템
PLC 시리즈는 차폐 시설이 완벽하여 연속적인 사용에도 안전하도록 디자인되었다. PLC 시리즈는 일반적인 application을 위한 fractional focus 뿐 만아니라 확대 범위가 커야 하는 마이크로 포커스장비로 사용될 수 있다. 샘플은 5축 manipulator를 사용하여 정밀하게 스캐닝 할 수 있다. 스탠다드 manipulator에서의 로드 용량은 약 9 kg이다.
PLC 시리즈에는 4"∼9"사이즈의 image intensifier 를 장착할 수
있으며 fixed FFD는 스탠다드로 공급되며 수동 혹은 모터로 작동되는
variable FFD는 옵션으로 공급된다. X-ray 화상은 옵션의 비디오 프
로세싱 시스템을 사용하여 pseudo 3D, edge and color
enhancement, micrometry, wire sweep 및 % void calculation과
같은 처리가 가능하다. 30∼225 kV의 X-ray 시스템을 장착할 수 있으
며 HF coventional로 사용하는 경우 0.4, 0.2 혹은 0.1mm의 포커스
사이즈를 갖게 되어 주물이나 용접부의 검사에 사용할 수 있으며 마
이크로 포커스 시스템으로 사용하는 경우 5 미크론의 포커스 사이즈
를 갖게되어 IC나 세라믹과 같은 비교적 작은 검사물에 적합하다.

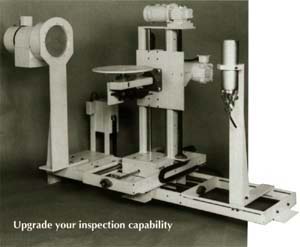

5축 리얼 타임 X-ray 검사 시스템(PASS)

PASS 시스템은 5축 manipulator를 사용하여 리얼타임
검사에 적합하게 디자인된 시스템이다.
36 kg의 로드 용량을 가지고 있어 주물, 용접부, 전기 전

자 부품과 같이 비교적 무겁거나 부피가 큰 검사물에 적
용할 수 있어 산업체에서의 품질관리 및 연구 개발에 유
용하게 사용될 수 있다.
X-ray 장비와 화상처리 장치는 용량에 따라 적합한
것을
장착하게 된다. 이 시스템은 control console 을 사용하여 정밀하게 조정되며 견고한 구조로 제작되었다.




리얼 타임 X-ray 시스템에 옵션의
tomographic 화상 시스템을 장착

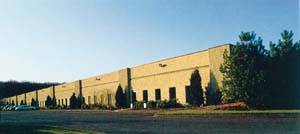

미국 코네티컷주 Branford에 있는 PANTAK 공장 및 사무소
