사진을 클릭하면 확대됩니다

본 측정기는 10kHz에서 500kHz의 미디엄 파워 초음파를 탐촉자를 통해 발진하여 모르타르의 경화 상태를 모니터링하기 위한 장치입니다. 각각의 모르타르는 경화 과정이 다르며 또한 경화가 진행되는 과정을 분석해야 하는데 본 초음파 장비는 소프트웨어를 이용하여 정해진 시간 단위로 데이터를 받아들여 시간 축에서의 초음파 전달 속도의 변화를 기록하게 됩니다. 동시에 온도 변화를 기록할 수 있으며 기본 8채널로 작동합니다. 다채널 측정의 경우는 모든 신호를 한 화면에 디스플레이하여 상호 비교할 수 있습니다.

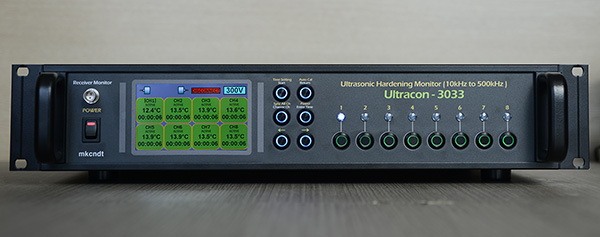

Ultracon-3033의 사양
측정 펄스 전압: 300, 1200V
측정 채널: 기본 8채널
탐촉자: 미디엄 파워 초음파 54kHz
컨테이너: 실리콘 고무 100mm spacing
측정 범위: 1,000~9,999 m/s (velocity)
온도 측정 범위: 0~150℃
소프트웨어: 경화 모니터링 그래프
측정 주기: 1초 ~ 12시간 (최소 하루에 2번 동작)
커넥터: BNC/BNC
사용 온도: -10~50℃
전원: 220V AC
크기: 360(D)×482(W)×100mm(H)
무게: 6.9kg
보증: 1년




사진을 클릭하면 확대됩니다.

본 측정기는 비교적 낮은 주파수 범위의 초음파 시험에 가장 적합한 20kHz에서 800kHz의 하이 파워 초음파를 탐촉자를 통해 발진하여 모르타르의 경화 상태를 모니터링하기 위한 장치입니다. 각각의 모르타르는 경화 과정이 다르며 또한 경화가 진행되는 과정을 분석해야 하는데 본 초음파 장비는 소프트웨어를 이용하여 정해진 시간 단위로 데이터를 받아들여 시간 축에서의 초음파 전달 속도의 변화를 기록하게 됩니다. 동시에 온도 변화를 기록할 수 있으며 1채널에서 64채널까지 확장이 가능합니다. 다채널 측정의 경우는 모든 신호를 한 화면에 디스플레이하여 상호 비교할 수 있습니다.

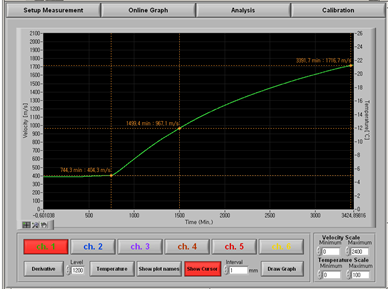

시간 경과에 따른 초음파 전달 속도를 보여주는 그래프



측정 장치의 구성

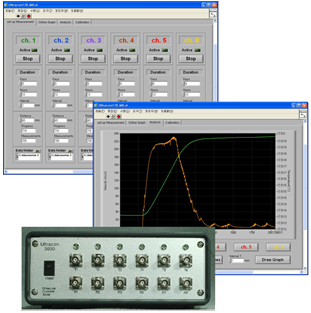

4채널 상호 분석 비교 그래프

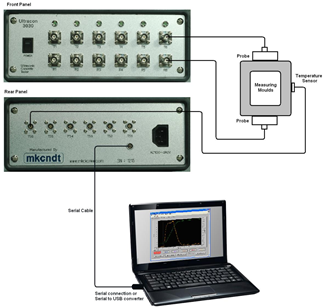

Ultracon-3030의 측정 구성도
(패널을 클릭하면 확대 사진을 보실 수 있습니다)

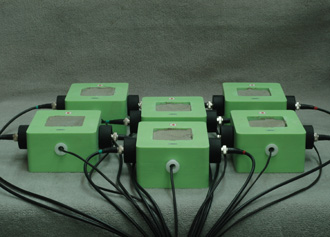

컨테이너를 사용하여 모르타르 분석

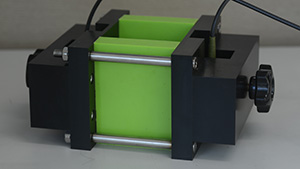

MT-1010 모르타르 컨테이너


Ultracon-3030의 구성(기본 4채널)

초음파 측정기 본체
52 kHz 초음파 탐촉자 (4쌍)
모르타르 컨테이너 4개
연결 케이블(BNC-BNC)
분석 소프트웨어
사용 설명서
가방
전원 케이블
온도센서 4개
PC 통신 케이블



Ultracon-3030의 사양

측정 단위: m/s (velocity)
온도 측정 범위: 0~125℃
소프트웨어: Labview
측정 주기: 1분에서 1시간 단위로 세팅
측정 기간: 1시간~30일
커넥터: BNC/BNC
사용 온도: -10~50℃
전원: 220V AC
크기: 330(D)×250(W)×100mm(H)
무게: 4.1kg
보증: 1년



Ultracon-3034의 사양

측정 펄스 전압: 1,200V/600V
측정 채널: 기본 4채널(up to 64채널)
탐촉자: 하이파워 초음파 54kHz
컨테이너: 실리콘 고무 150mm spacing
측정 범위: 1,000~9,999 m/s (velocity)
온도 측정 범위: 0~125℃
소프트웨어: Labview
측정 주기: 1분에서 1시간 단위로 세팅
측정 기간: 1시간~30일
커넥터: BNC/BNC
사용 온도: -10~50℃
전원: 220V AC
크기: 330(D)×250(W)×100mm(H)
무게: 4.1kg
보증: 1년


모르타르가 경화되는 과정에서의

초음파 전달 속도와 온도 변화를

동영상으로 보실 수 있습니다.

전체 과정은 3일에 걸쳐 측정된 것입니다.

동영상을 보시려면 좌측의 사진을 클릭하십시오.



☞ 제시된 사양은 제품 향상을 위해 예고 없이 변경될 수 있습니다.
