콘크리트 내에서의 초음파의 전달 속도는 탄성 정도나 강도에 의해 영향을 받게 됩니다.

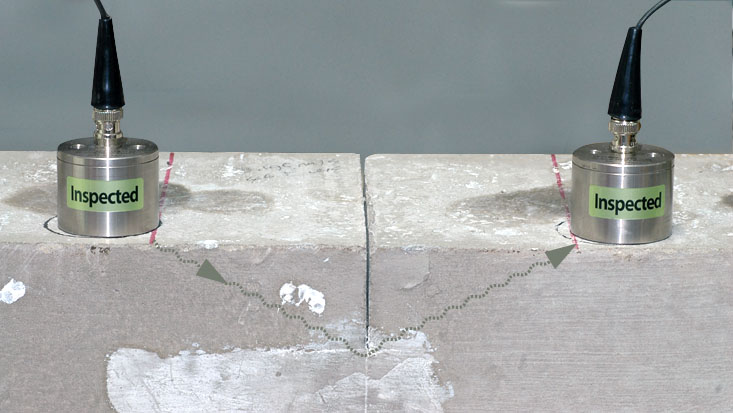

Ultracon-2020은 높은 전압을 송신 탐촉자에 가하여 초음파가 발생하게 하고 이 에너지는 콘크리트를 지나 수신 탐촉자로 전달됩니다. 콘크리트의 탄성이나 강도가 높을 때 초음파의 전달 속도는 빠르고 반대로 탄성이나 강도가 낮을 때는 콘크리트 내에서의 초음파의 전달 속도는 느려지게 됩니다.
Ultracon-2020은 초음파의 전달 시간을 정확하게 측정함으로서 검사하고자 하는 재료를 비파괴 방법으로 품질을 평가하거나 탄성 계수를 알 수 있게 합니다.
Ultracon-2020은 큐씨맨에서 자체 제작한 52 kHz의 초음파 탐촉자를 사용하여 감쇄가 심한 콘크리트나 목재, 돌, 플라스틱과 같은 재질에서도 초음파가 효율적으로 전달되도록 디자인되었습니다. 또한 본체에는 XTR™ 커넥터를 사용하여 실수로 인하여 기기가 파손되는 것을 방지하였으며 심플한 디자인으로 작업 현장, 실험실 및 연구실에서 간편하게 사용할 수 있도록 하였습니다.
Ultracon-2020은 과학기술부의 “인위 재해 방재 기술 개발 사업”의 일환으로 정부 출연금의 보조를 받아 한국표준과학연구원과 공동으로 개발된 장비인 Contester-1000의 3세대 모델입니다.
Ultracon-2020의 특징
소형, 경량이면서도 초음파 신호를 수신한 후 디지털로 변환하여 노트북 상에서 전달 시간, 속도,
압축 강도 분석 및 설정 조건, 측정 결과 및 현장 사진을 한 화면에서 저장
강한 초음파 에너지를 발생시키는 고출력 Pulser와 높은 수신 감도를 갖는 Receiver
그리고 콘크리트에서 초음파가 가장 효율적으로 전달될 수 있도록 디자인된
고효율 초음파 탐촉자의 조합으로 두꺼운 재질이나 감쇄가 심한 재질에서도 탁월한 성능 발휘
USB 포트를 통하여 전원을 공급받으므로 별도의 배터리를 필요로 하지 않음
초음파 전달 시간, 속도, 압축 강도를 동시 혹은 별도로 표시
BS1881 part 203에 부합하도록 제작하여 신뢰도 향상
본체의 송/수신부에 XTR™ 커넥터를 사용하여 착탈이 간편하며 실수로 인한 본체 파손 방지
휴대하기에 편리하도록 디자인된 휴대용 케이스 및 기기를 보호하기 위한 알루미늄 가방

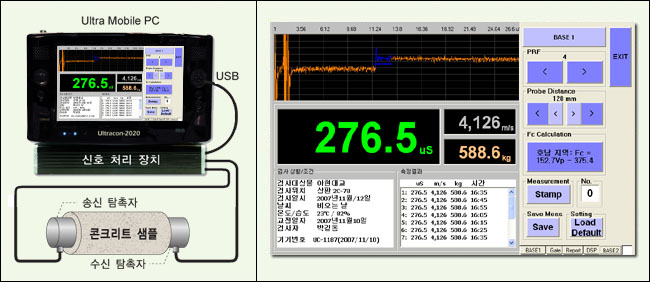

Ultracon-2020의 측정 원리 및 표시 화면
;test.document.write('<body leftmargin=0 topmargin=0 background=./Ultracon-2020_screen.jpg onclick=self.close()>'))
<- 클릭하면 표시 화면 확대됨
Ultracon-2020의 기본 구성

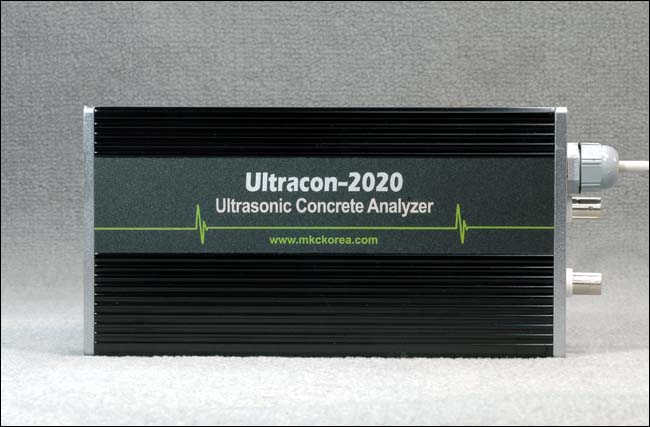

초음파 측정기 본체
RG-58 cable with XTR™/BNC connector
휴대용 알루미늄 가방
초음파 카플런트
사용설명서
52 kHz 초음파 탐촉자(2개)
휴대용 케이스
비교시험편
전원 코드
