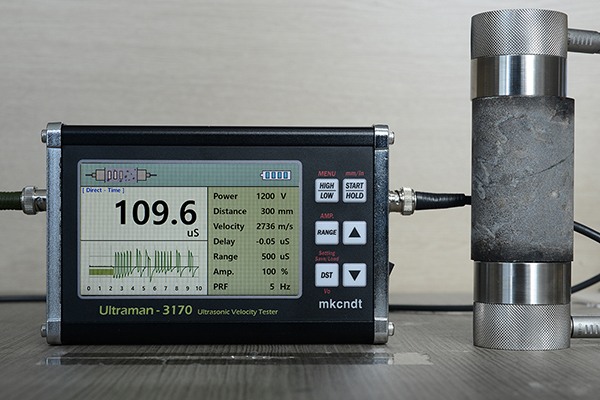

큐씨맨인터내셔날에서 제작하고 공급하는 Ultraman-3170 초음파 콘크리트 테스터는 20kHz에서 1,000kHz의 초음파를 발진하여 콘크리트나 돌, 나무를 포함한 재료의 밀도(density), 탄성(elasticity) 정도, 균질성(homogeneity), 공극(void)이나 공동(cavity)의 유무, 화학적 손상 및 노후화에 의한 열화 및 탄산화 현상 등을 검사할 수 있으며 특히 콘크리트의 강도 시험 및 경화 측정에 많이 적용하고 있습니다. Ultraman-3170은 아날로그 회로에서 1,200V 혹은 600V의 고전압을 사용하면서도 노이즈를 최소화하여 돌이나 금속과 같은 얇은 재질에서부터 두꺼운 콘크리트까지 안정성, 재현성, 정확성에서 탁월한 성능을 발휘합니다.
|
|
|
| Ultraman-3170의 특징 |
|
강한 초음파 에너지를 발생시키는 고출력 펄서(1,200V/600V)와 높은 수신 감도를 갖는 리시버, 콘크리트에서 초음파가 가장 효율적으로 전달될 수 있도록 디자인된 고효율 초음파 탐촉자의 조합으로 두꺼운 재질이나 감쇄가 심한 재질에서도 탁월한 성능 발휘 |
|
직접법, 간접법 및 크랙 측정을 위한 별도의 메뉴, 측정 결과를 한 눈에 볼 수 있게 하는 컬러 디스플레이 |
|
콘크리트 시설물 안전 진단, 유지 관리, 목재나 석재의 강도 측정, 석조 및 흙 재료 문화재의 노화도 검사 현장 및 실험실에서 사용하기에 편리한 콤팩트 디자인 |
|
측정한 데이터를 노트북으로 전송하여 보고서를 작성할 수 있는 소프트웨어 및 전송된 파형을 분석할 수 있게 하는 프로그램(옵션) |
|
스카우트 탐촉자, 횡파 탐촉자를 사용할 수 있는 모드(탐촉자는 옵션) |
|
|
|
| Ultraman-3170의 구성 |
|
|
초음파 측정기 본체 및 파우치 |
|
54kHz 초음파 탐촉자(2개) |
 |
RG58 cable with BNC to XTR-9(2개) |
|
초음파 커플런트 |
|
비교 시험편 |
|
사용 설명서–USB 카드 |
|
휴대용 알루미늄 가방 |
|
|
|
|
|
|
|
본체 |
파우치 |
탐촉자 |
케이블 |
|
|
|
|
|
|
|
|
커플런트 |
비교 시험편 |
사용 설명서 |
알루미늄 가방 |
|
|
|
| Ultraman-3170의 사양 |
|
초음파 전달 시간 측정 범위: 0.1㎲ - 9,999.9㎲ |
|
디스플레이: 800 X 480 TFT Color LCD |
|
사용 주파수 범위: 10kHz - 1,000kHz |
|
측정 주기: 5Hz fixed |
|
표시 주기: 2Hz |
|
리시버 감도: 250㎶ |
|
커넥터: BNC/BNC |
|
ADC Sampling Freq: 1.8MHz |
|
사용 온도: -10 ~ 50℃ |
|
전원: 충전용 리튬-이온 21700 배터리 2개(7.4V, 5,000mA) |
|
배터리 사용 시간: 1,200V 연속 사용 시 8시간 |
|
소프트웨어 운영체제: 윈도우 7 이상 |
|
소프트웨어 설치 공간: 1기가 이상의 SSD 혹은 HDD |
|
크기: 105(H)×172(W)×68mm(D) |
|
무게: 1,188g(배터리를 포함한 본체) |
|
보증: 1년 |
|
|
|
|
|
|
|
|
|
 |
|
Ultraman-3170의 사용 설명서입니다. 엠케이씨를 통해서 구입하신 분에게만 패스워드가 제공됩니다. 분실 시 엠케이씨로 문의하여 주시기 바랍니다. |
| |
|
|
|
|
|
 |
|
This is the instruction manual for Ultraman-3170. Passwords are provided only to those who purchased through MKC. In case of loss, please contact MKC. |
| |
|
|
|
|
|
|
