특  징
고전압으로 초음파 탐촉자를 발진하여 콘크리트 내에서의 초음파의 진행 시간을 측정하여 콘크리트
    의 강도 추정
강한 초음파 에너지를 발생시키는 고출력 Pulser와 높은 수신 감도를 갖는 Receiver,
    콘크리트에서 초음파가 가장 효율적으로 전달될 수 있도록 디자인된 고효율 초음파 탐촉자의
    조합으로 두꺼운 재질이나 감쇄가 심한 재질에서도 탁월한 성능 발휘
현장 및 실험실에서 사용하기에 편리하도록 한 콤팩트 디자인
LED 백라이트를 사용하여 어두운 곳에서도 잘 보일 수 있도록 디자인
니켈/수소 충전용 밧데리를 사용하여 3시간 쾌속 충전 및 장시간 작동 가능
초음파 전달 시간을 0.1㎲ 단위로 표시
충전용 AC Free Voltage 전원부 내장 및 충전용 밧데리를 사용하여 휴대가 간편
BS1881 part 203 규격에 따라 제작된 제품
본체의 송/수신부에 고성능, 고품격의 X-tran™ 콘넥터를 적용하여 사용이 간편하며 연결 실수로
    인한 본체 파손을 방지
휴대하기에 편리하도록 디자인된 휴대용 케이스 및 기기를 보호하기 위한 알루미늄 가방
Low Battery 표시 기능

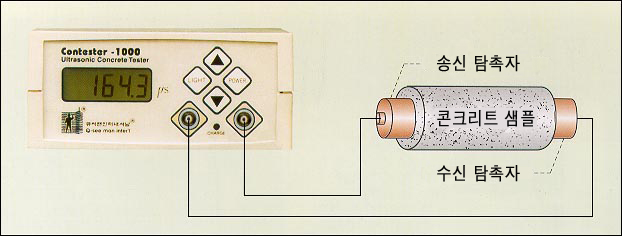

Contester-1000의 측정 원리


Contester-1000의 기본 구성

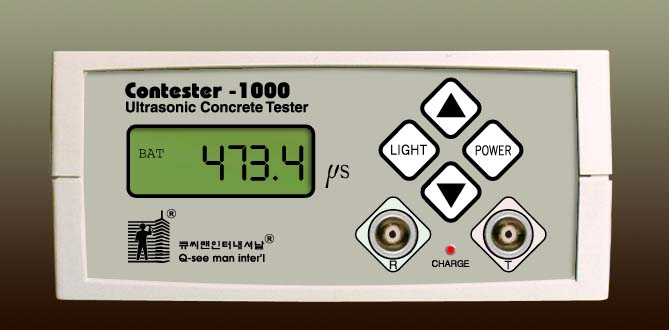

초음파 측정기 본체

RG-58 cable with X-tran/BNC connector

휴대용 알루미늄 가방

초음파 카플런트

전원 코드

52kHz 초음파 탐촉자(2개)

휴대용 케이스

비교 시험편

밧데리 충전기

사용설명서

측정기 본체

휴대용 파우치 초음파 탐촉자  연결 케이블 카플런트
비교 시험편 밧데리 충전기 전원 코드 사용설명서 휴대용 가방


초음파 탐촉자

CT-1010S (click to enlarge)              Side connector(스탠다드)



CT-1010T (click to enlarge)              Top connector
공칭 주파수 : 52 kHz(radial)
 진동자 직경 : 35 mm		 외형 직경 : 50 mm
작동 온도 : -20 ~ 50℃





    1 MHz,2 MHz 탐촉자         세라믹에서의 초음파 속도측정                  표시 화면



Contester-1000의 주요 사양
초음파 전달 시간 [측정 범위]: 0.1㎲∼1999.9 ㎲
디스플레이: 4 1/2행 Digit
콘넥터: BNC/X-tran
사용 온도: -20∼50℃
전원: Ni-MH 충전용 밧데리 혹은 AC 90-240V(Free voltage)사용
충전: 3시간
밧데리 사용 시간: 10시간 이상
크 기 : 60(H) × 153(W) × 132(D) mm
무 게 : 820 그램 (밧데리를 포함한 본체)
보 증 : 1 년


Contester-1000을 현장 검사

(click to enlarge)
