Attenuators (감쇠기)
RA-30 Stepped Attenuator (30dB in 6dB Steps)
RA-31 Stepped Attenuator (7dB in 1dB Steps)
RA-32 Stepped Attenuator (40dB in 8dB Steps)

Diplexers (다이플렉서)
RDX-6 Diplexer for use with Gated Amplifier
RDX-EM2

Preamplifiers (프리앰프)
PAT-0.1-20 Tuned Pre-Amplifier
PAS-0.1-40 Broadband Pre-Amplifier
DPAS-0.1-20 Differential Broadband Pre-Amplifier

Transformers (트랜스포머)
RSD High Power Step-Down Transformer
RSU High Power Step-Up Transformer
TDS Single Ended to Differential Transformer

Matching Networks (매칭 네트워크)
TEM Transmit EMAT Matching Network / REMP Receive EMAT Matching Network

Terminations (종단)
RT-50 High Power 50 Ohm Termination

Filters (필터)
RHP High Power High Pass Filter
RLP High Power Low Pass Filter



RA-30
Stepped Attenuator (30dB in 6dB Steps)

30dB의 총 가용 감쇠와 함께 6dB 단계로 선택 가능한 고출력 스텝 감쇠기입니다.




RA-31
Stepped Attenuator (7dB in 1dB Steps)

7dB의 총 가용 감쇠와 함께 1dB 단계로 선택 가능한 고출력 스텝 감쇠기입니다.




RA-32
Stepped Attenuator (40dB in 8dB Steps)

40dB의 총 가용 감쇠와 함께 8dB 단계로 선택 가능한 고출력 스텝 감쇠기입니다.




RDX-6
Diplexer for use with Gated Amplifier

RDX-6 다이플렉서는 초음파 검사를 하는데 있어 한 개의 탐촉자로 신호를 보내고 받는 펄스 에코를 작동할 때 사용하는 기기입니다. 이 기기는 독특한 트랜스포머와 다이오드를 사용하여 하이파워 펄스를 탐촉자에 보내는 반면 같은 탐촉자로부터 돌아오는 수신 신호는 리시버로 보냄으로 리시버를 과부하로부터 보호하고 신속한 복귀가 가능하게 됩니다.




RDX-EM2
Diplexer for use with EMAT

RDX-EM2 다이플렉서는 단일 송신/수신 EMAT("펄스 에코" 작동)을 사용하는 펄스 초음파 시스템에서 사용하기위한 능동형 장치입니다. 이 장치는 EMAT에 고출력 RF 펄스를 전달하기 위해 고유한 저항 및 다이오드 배열을 갖추고 있으며, 동일한 EMAT의 귀환 신호는 20dB 프리앰프를 통해 수신기로 전송됩니다. 이 과정에서 수신기는 오버 드라이브로부터 보호되며 빠른 복구가 제공됩니다.




PAT-0.1-20
Tuned Pre-Amplifier

PAT-0.1-20은 0.1~20MHz 주파수 범위를 커버하도록 설계된 저 노이즈, 고 임피던스 프리 앰프입니다. 이득은 약 40dB이며, 출력 임피던스는 50W 입니다. 튜닝은 십자 드라이버를 이용하여 8개의 선택 가능한 스위치를 조정함으로 수행됩니다. 덧붙여서, 10:1 대역폭 제어는 신호 대 노이즈 및 신호 분해능을 최적화하기 위해 포함됩니다. 출력은 50W 부하에서 1V 피크-투-피크 (Vpp)로 구동됩니다. ±18V 전원은 보통 RAM 시스템으로부터 공급됩니다. 하지만, ±15V 까지는 작동됩니다.




PAS-0.1-40
Broadband Pre-Amplifier

PAS-0.1-40은 0.1~40MHz의 주파수 범위를 커버하도록 설계된 저노이즈, 광대역, 고임피던스 프리 앰프입니다.




DPAS-0.1-20
Differential Broadband Pre-Amplifier

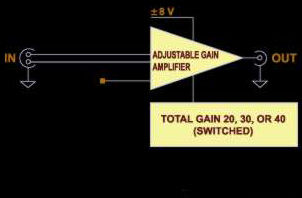

DPAS-0.1-20은 0.1~20MHz 주파수 범위를 커버하도록 설계된 저 노이즈, 저 임피던스(50W), 광대역 프리 앰프입니다. 총 이득은 10, 20 또는 30dB로 스위치 선택할 수 있습니다. 입력은 다르며 전자기 음향 트랜스듀서 (EMATs)를 염두에 두도록 특별히 설계되었습니다. 출력은 단일 종단이며, 50W 에서 1V 피크-투-피크 (Vpp)로 구동됩니다. ±8V 전원은 보통 RAM 시스템으로부터 공급됩니다. 하지만, ±5V 까지는 작동됩니다.




RSD
High Power Step-Down Transformer

RSD는 RITEC 게이트 증폭기를 사용하여 높은 전력을 처리하도록 설계된 자동 트랜스포머입니다. 전자기 음향 트랜스듀서(EMATs) 같은 저 임피던스 부하를 사용할 때 유용합니다. 전압 강압 비율은 2:1 또는 3:1 (임피던스 비율 4:1 또는 9:1)로 선택됩니다. 모니터 출력은 오실로스코프 입력에 손상을 주지 않고 출력을 검사하기 위해 제공됩니다. 공장에서는 원하는 주파수 범위를 설정하기 위해 참고하였습니다.




RSU
High Power Step-Up Transformer

RSU는 RITEC 게이트 증폭기를 사용하여 높은 전력을 처리하도록 설계된 자동 트랜스포머입니다. 압전소자 트랜스듀서 같은 고 임피던스 부하를 사용할 때 유용합니다. 전압 승압 비율은 1:2 또는 1:3 (임피던스 비율 1:4 또는 1:9)로 선택됩니다. 모니터 출력은 오실로스코프 입력에 손상을 주지 않고 출력을 검사하기 위해 제공됩니다. 공장에서는 원하는 주파수 범위를 설정하기 위해 참고하였습니다.




TDS
Single Ended to Differential Transformer

TDS 모델은 접지로부터의 분리 및 전자기 음향 트랜스듀서(EMAT) 회로를 구동할 수 있는 차동 출력으로의 고전력 증폭 싱글-엔디드 출력을 변환하기 위한 트랜스포머 입니다. 입력은 표준 BNC 커넥터를 사용하며 출력은 BNC 트윈액스 커넥터를 사용합니다. 공장에서는 원하는 주파수 범위를 설정하기 위해 참고하였습니다.




TEM Transmit EMAT Matching Network
REMP Receive EMAT Matching Network

이 부속품은 주로 EMAT 검사를 할 때, TEM은 송신 임피던스 매칭을 위해, 그리고 REMP는 수신 임피던스 매칭을 하기 위한 것입니다.






RT-50
High Power 50 Ohm Termination

RT-50은 방열판이 있는 커버에 장착된 고전력 50옴 종단으로 구성됩니다.




RHP
High Power High Pass Filter

RHP는 RITEC 게이트 증폭기의 고전력 출력을 처리할 수 있는 다중-소자 하이-패스 필터입니다. 고주파 버스트의 왜곡 감소 뿐만 아니라 매우 낮은 주파수 성분을 제거하여 수신기의 복구 시간 개선에 유용합니다. RHP는 개별 고객의 요구 사항을 만족시키기 위해 보통 내장됩니다.




RLP
High Power Low Pass Filter

RLP는 RITEC 게이트 증폭기의 고전력 출력을 처리할 수 있는 다중-소자 로우-패스 필터입니다. 고조파 및 노이즈를 제거하여 버스트의 왜곡을 줄이는 값입니다. RLP는 개별 고객의 요구 사항을 만족시키기 위해 보통 내장됩니다.




DX-0.7
Diode Expander

DX-0.7은 큰 신호의 통과를 허용하지만 약 0.7V 미만의 피크 전압은 차단합니다. 싱글 트랜스듀서 (펄스 에코 모드)로 동작할 때, Diode Expander는 전력 증폭기의 노이즈 출력을 차단하고 수신된 신호로부터의 오염을 방지하는 데 특히 유용합니다.




CDS-1
Differential to Single End Convertor

CDS-1은 사용자가 differential 에서 싱글-종단까지의 동작을 변환할 수 있도록 하는 작은 상자입니다.




CCKR
Coax Cable Kit

CCKR 동축 케이블 키트는 4피트(1.2m)의 3개 BNC 케이블 및 6인치(15cm)의 3개 케이블로 구성되어 있습니다.




DCCK
Twinax Cable Kit

DCCK 동축 케이블 키트는 4피트(1.2m)의 3개 트윈엑스 BNC 케이블 및 6인치(15cm)의 3개 케이블로 구성되어 있습니다.




RCDDX-2A
Clamped Diplexer for use with a High-Power Amplifier with Differential Output

참고: RCDDX-2A는 단종되었습니다.

RCDDX-2A는 펄서로부터의 입력 및 트랜스듀서로의 출력의 차이, BNC 트윈 액스 커넥터가 사용된다는 것을 제외하면 RCDX-2A와 유사합니다. 서로 다른 커넥터를 포함하는 스위처블 다이플렉서 출력 바이패싱 수신기가 제공됩니다. EMATs가 사용될 때, 차동 회로는 특히 가치가 있으며, 케이블 실드에서의 높은 전류의 작동을 방지하는 것이 바람직합니다.




ADAC-5525
Data Acquisition Card for the RAM-10000

참고: ADAC-5525 디지털 I/O 카드는 단종되었습니다.

ADAC-5525는 50핀 플랫 리본 컴퓨터 케이블을 포함하는 데이터 수집 카드입니다. 이것은 컴퓨터에서 절반 크기의 ISA 슬롯을 필요로 합니다. 이것은 디지털 I/O 기능 뿐만 아니라 아날로그 - 디지털 변환을 수행합니다.




ADAC-5632
Digital I/O Card for the RAM-5000

참고: ADAC-5632 디지털 I/O 카드는 단종되었습니다.

ADAC-5632는 쉴드된 37핀 케이블을 포함하는 디지털 I/O 카드입니다. 이것은 컴퓨터에서 절반 크기의 ISA 슬롯을 필요로 합니다. 이것은 RAM과 컴퓨터 사이의 빠른 데이터 전송을 제공합니다. 아날로그 - 디지털 변환은 RAM에서 수행됩니다.

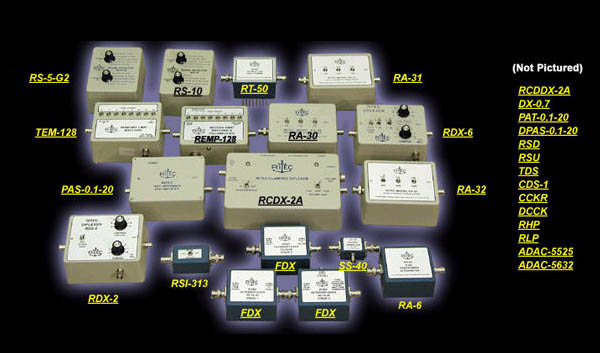

이곳을 클릭하면 RAM 장비의 주변 기기 및 액세서리에 대한 정보를 사진으로 볼 수 있습니다.
