실시간 데이터 분석

자속 누설 신호
STARS 기술이 결합된 Silverwing사의 Floormap3D는 오늘날의 시장에서 가장 높은 성능을 가진 자속 누설 탱크 검사 시스템 입니다. 가장 많이 팔리는 FloormapVS2i에 기반해 만들어 졌으며, Silverwing사는 상단 및 하단 표면의 결함을 식별하기 위해 air-gap 자기 저항 시스템(STARS)을 사용하여 탱크 저면의 표면 위상 측정 기술을 개발하였고, 최적의 복구 전략을 결정하고 위험 수명 평가(RLA) 및 위험 기반 검사(RBI) 유지보수 프로그램을 개선하기 위해 탱크 엔지니어를 활성화 하였습니다.
혁신적인 STARS 기술(특허 출원 EU: GB105193.5, GB1110889.1, GB1109371.3 및 USA: 13175440)은 상단 면의 결함에 의한 자기장 강도의 변화를 감지할 수 있는 추가 센서 세트를 더하였고, 상단 또는 하단의 위치를 식별하기 위해 전통적인 자속 누설 징후로 이것을 결합합니다.
Floormap3D는 작은 결함 감지에 대한 측면 해상도 향상, 그리고 결함의 방향에 대한 감도를 줄이기 위해, 총 256개의 센서를 가지고 있습니다.

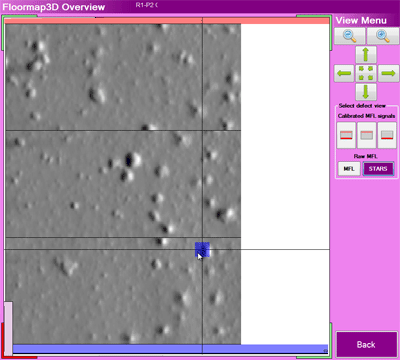

STARS 기술 신호

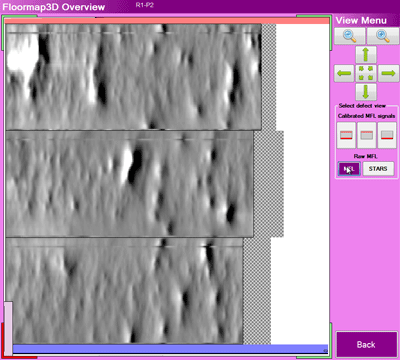

자속 누설(MFL) 신호

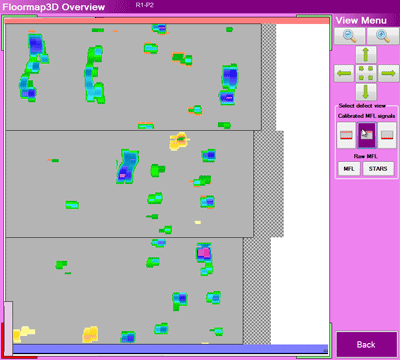

상단 및 하단 결함

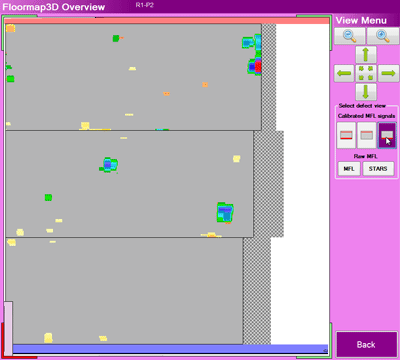

하단 표면 결함
하단 측면 결함


주요 특징

* 상단 및 하단 결함 식별
* 향상된 결함 감지 및 크기 조정을 위한 64채널(256센서)
* 최대 500mm/s의 모터 구동
* 최대 6mm의 코팅을 통한 검사
* 0.15m²/s 지역 커버
* 결함 해석을 위한 트루 자속 누설 및 STARS 뷰
* 자동 CAD 드로잉
* 패치 플레이트 디자인 기능
* 실시간 데이터 수집 및 분석
* 하드 카피 및 전자 보고서 기능
* 결함 프로파일링 및 진폭 분석 결합

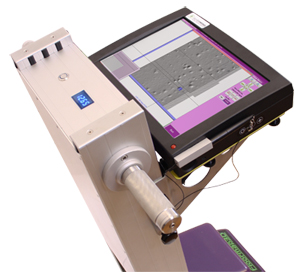

운영 사진




보고서 소프트웨어




Floormap3D 사양
작동 방식 자속 누설 및 자기 저항
감지 3차원 방향 배열 256 홀 이펙트 센서
스캔 폭 300mm
최대 싱글 스캔 길이 15미터
추진 방법 DC 모터
속도 0.5m/sec
두께 범위 최대 12.5mm(자동 크기 조정 모드)
코팅을 통한 시험 자성체가 아닌 경우 가능
최대 고팅 두께 6mm
상단 및 하단 식별 가능
감도 조절 가능
최대 감도 바닥 및 상단 표면 20% 재료 손실(원뿔 피트)
자동 정지 가능(감지 모드에서)
데이터 저장 가능
실시간 분석 가능
전원 요구 사항 12v 배터리 작동 - 3 x 28 Ahr 배터리 및 2개의 지능형 충전기
운반 케이스 자기화 할 수 있는 물질 운반을 위한 IATA 요구사항 충족
중량 57.5kg
