멀티 채널 시스템

Vallen AMSY-6는 완전한 디지털 멀티 채널 AE 측정 시스템입니다. 이것은 병렬 측정 채널과 외부 PC에서 실행되는 시스템 프런트 엔드 소프트웨어로 구성됩니다. 측정 채널은 AE-센서, 프리앰프 및 ASIP-2(이중 채널 음향 신호 프로세서)의 한 채널로 구성됩니다. 각 채널은 아날로그 측정 섹션과 디지털 신호 처리 장치를 결합합니다. ASIP-2는 첫 번째 한계 교차(도달 시간), 상승 시간, 지속 시간, 최대 진폭, 에너지 및 계수와 같은 AE 기능을 추출합니다. 기능 추출과 병행하여 전체 파형을 순간적으로 옵션 레코더 모듈에 기록할 수 있습니다.

AMSY-6은 4 가지 유형의 측정 데이터를 제공합니다:

 히트 데이터: AE 신호가 임계 값을 초과할 때 생성되는 데이터
 상태 데이터: 일정 시간 간격으로 생성되는 데이터
 파라메트릭 데이터(parametric data): 정기적인 시간 간격으로 측정되는 외부 파라메트릭 센서의 데이터. 파라메트릭 데이터는 모든 히트 및 사용자 지정 시간 간격으로 저장됨.
 파형 데이터: 샘플링 된 AE 센서 신호

시스템 프런트 엔드 소프트웨어는 PC에서 실행되며 데이터 수집, 데이터 저장을 제어하며 온라인 뿐만 아니라 오프라인으로도 데이터를 분석할 수 있습니다.


섀시

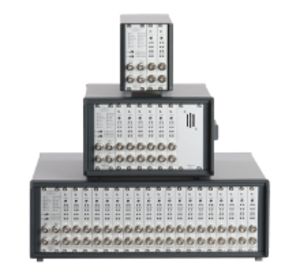

AMSY-6은 각각 4, 12, 38 또는 42채널을 수용할 수 있는 4개의 견고한 금속 섀시 모델로 제공됩니다. AE 시스템은 예를 들어 호텔 방에서의 오프라인 분석과 같이 쉽게 분리할 수 있는 외부 PC에 의해 제어됩니다. 데스크톱 PC, 랩톱 또는 산업용 PC도 사용할 수 있습니다. 섀시 기능은 다음과 같습니다.

 연결성: 모든 PC와의 쉬운 연결을 위한 고속 USB 2.0 인터페이스
 물품 보호: ASIP-2와 호환 가능
 AE와의 상관 관계: 측정, 압력, 변형률, 변위 등에 대한 4(옵션 8)매개 변수 입력
 모든 재질: 테스트 펄스 발생기는 강력한 웨이브 감쇠를 극복하기 위해 최대 400V까지 프로그래밍 할 수 있음
 오디오 경고: 들어오는 AE 신호를 들리게 하는 오디오 장치
 실시간 표시기: 가장 중요한 시스템 상태 정보를 표시하는 LED
 손가락 빠른 응답: 데이터 기록을 수동으로 비활성화하는 스위치
 전세계 사용: 단일 범위 전원 공급 장치 90-250V AC, 50-60Hz
 간편한 스택 기능: 하나의 대형 시스템에 최대 8개의 섀시를 최대 254개의 채널로 연결할 수 있음


추가 정보

AMSY-6 System Description


파라메트릭 채널

파라메트릭 입력 채널은 온도, 부하 등과 같은 환경 조건을 모니터링하고 AE 데이터와 상호 연관시키는 데 사용할 수 있습니다. 모든 AMSY-6 섀시에는 4 개의 파라메트릭 입력 채널이 있습니다. 8개의 파라메트릭 입력 채널로의 확장이 가능합니다.(가장 작은 섀시는 제외)

각 입력은 최대 ±30V 공통 모드 전압에 추가된 ±1 또는 ±10V 차동 입력 전압으로 프로그래밍 할 수 있습니다. 각 입력은 사용자 정의 시간 간격에 대한 디지털 평균화에 의한 저역 필터링을 제공합니다.

파라메트릭 데이터 세트는 사용자 정의된 시간 간격 및 모든 히트마다 생성됩니다. 피로 테스트를 위한 32비트 사이클 카운터는 아날로그 파라 메트릭 채널을 통해 사용할 수도 있습니다.

모든 파라메트릭 입력 채널을 사용하여 데이터 녹음을 제어할 수 있습니다. 선택한 파라 메트릭 입력 채널의 전압이 사용자 정의 한계를 벗어나면 데이터 기록이 비활성화 됩니다.


추가 정보

AMSY-6 System Description


AE 신호 프로세서

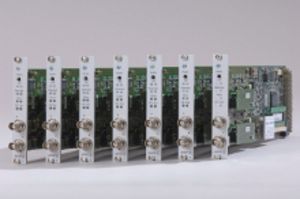

듀얼 채널 AE 신호 프로세서 ASIP-2는 20년 이상의 디지털 AE 시스템 개발 경험을 쌓은 결과입니다. ASIP-2는 대규모 채널 수에서도 매우 포터블한 AE 시스템을 제공합니다. 이전 버전과 다른 ASIP-2는 동일한 폼 팩터에서 두 개의 AE 채널을 하나의 보드에 통합합니다. ASIP-2의 또 다른 장점은 다음과 같습니다:

 고해상도: 18 비트 동적 범위에서 40MHz 샘플링 속도
 고감도: ADC 데이터 스트림을 디지털 필터링하여 시스템 노이즈를 최소화
 더 많은 파형 저장 공간: 최대 1GB/채널, 수집 중에 다운로드
 현장 강화: 빠르고 쉬운 케이블 연결을 위한 튼튼한 전면 패널 BNC 커넥터
 실시간 표시기: 전면 패널 LED는 히트 감지, 프리앰프 케이블 인터럽트, 오디오 및 보정 선택, 포화 진폭 등을 나타냄
 고급 필터 개념: 일시적인 광대역 레코딩 및 노이즈 감소의 협대역 트리거링을 허용함; 500개의 디지털 대역 통과 필터 및 단일 주파수 방해 제거를위한 노치 필터를 사용할 수 있음.

ASIP-2 카드는 1개 이상의 섀시(최대 8 개)에 꽂혀 하나의 대형 시스템을 구성할 수 있습니다.
