소프트웨어

Vallen Systeme은 데이터 수집 및 데이터 분석 작업을위한 Vallen AE-Suite 소프트웨어를 제공합니다. VisualAE, VisualTR 및 VisualClass는 Vallen AE-Suite 소프트웨어의 데이터 분석 도구입니다. 또한 Vallen AE-Suite 소프트웨어에는 하드웨어 확인 작업 및 주파수 도메인 분석을 위한 소프트웨어가 포함되어 있습니다.

VisualAE, VisualTR 및 VisualClass는 데이터 분석 목적으로 Vallen VisualCircle이라는 강력한 도구 세트를 구축합니다. VisualAE는 실시간 또는 사후 프로세스에서 완전한 데이터 분석 및 프리젠테이션을 위한 모듈식 프레임 워크입니다. 그것은 AE 측정의 데이터를 처리하고 표시합니다. VisualAE는 다양한 어플리케이션에 맞게 구성할 수 있으며 예를 들어 지상 탱크 바닥 테스트, 압력 용기의 무결성 테스트 등과 같이 응용하여 구성할 수 있습니다. VisualTR은 파형 데이터를 자세히 조사하기 위한 도구이며 VisualClass에 대한 학습 데이터 세트를 생성하는 데 유용한 도구를 제공합니다. VisualClass는 패턴 인식에 기반한 파형의 통계 분석 도구입니다.


Download Vallen AE-Suite Software

AE-Feature Analysis

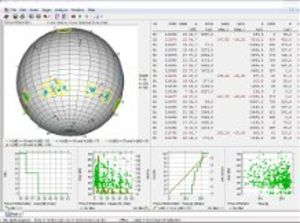

다양한 AE 테스트의 요구 사항을 충족시키기 위해 Vallen AE-Suite 소프트웨어는 언제든지 완전한 유연성과 투명성을 제공합니다. VisualAE는 실시간(온라인) 또는 사후 프로세스(오프라인)에서 모든 데이터 분석 작업을 위한 프레임워크를 제공합니다. VisualAE는 모듈을 기반으로 특정 분석 작업에 맞게 구성할 수 있습니다. 개별 구성은 언제든지 구현될 수 있는 개별 소프트웨어 모듈(예: 위치 모듈, 프로세서 모듈 등)의 선택을 기반으로 합니다.

VisualAE는 데이터 처리 또는 조작, 데이터 표시 및 통합 보조 기능을 위한 도구를 제공합니다. "Processors"는 데이터 조작을 허용하고 "Visuals"는 데이터를 다이어그램 또는 목록에 표시합니다. 많은 수의 프로세서 또는 비주얼을 정의하고 사용하여 가장 복잡한 분석을 수행할 수도 있습니다.

VisualAE는 데이터 수집과 데이터 프리젠테이션을 엄격하게 분리합니다. 프로세싱 구조의 정보(즉, 비주얼, 프로세서 및 배치의 수)는 별도의 셋업 파일에 저장됩니다. 이렇게하면 다른 원시 데이터 파일에서 동일한 설정을 사용할 수 있습니다.

분석 투명성:

 필터링, 위치, 클러스터링 등과 같은 일련의 처리 단계는 구조 트리의 형태로 표시됨
 구조적 자유: 드래그 앤 드롭으로 구조 트리를 쉽게 구축하고 재정렬 할 수 있음
 사용자가 작성한 소프트웨어 통합: Embedded Code Processor에는 사용자 코드(예: 응용 프로그램 특정 심각도 표시기 또는 특정 경보 기준 등에 의한 일상 테스트 중에 특정 결과를 얻는 것)가 통합됨
 유연한 결과 표시: 결과의 모든 조합을 그래프 또는 목록에 표시 할 수 있음
 고품질 보고서: 그래프 및 목록을 모든 해상도 및 글꼴 크기로 내보낼 수 있음
 데이터 파일 호환성: 최신 AMSY-6 소프트웨어는 1991년부터 모든 Vallen AE 시스템으로 기록된 모든 AE 파일을 처리 할 수 있음
 7가지 대화 언어: 중국어, 영어, 프랑스어, 독일어, 이탈리아어, 일본어 및 러시아어가 포함됨


Embedding User Analysis

분석 툴은 고도의 유연성을 지니고 있으며 점점 증가하는 응용 분야에서 최신 AE 테스트 루틴을 위한 사용자 정의 분석 루틴을 구현할 수 있어야 합니다. VisualAE의 기능 및 프로세서가 내장되어 있어 향후 응용 프로그램을 위한 프레임 워크가 너무 어려울 수 있습니다.

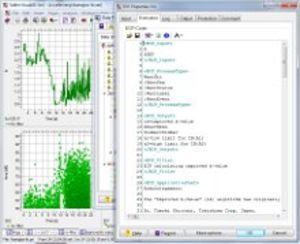

따라서 Vallen Systeme은 VisualAE(임베디드 코드 프로세서)의 틀 내에서 도구를 제공합니다. 이 도구는 자체 분석을 프로그래밍하고 VisualAE 내에서 사용할 수 있습니다.

Vallen Systeme은 또한 AE 테스트 데이터 분석의 지적 재산권 보호 요구를 경험합니다. 이것은 매우 경쟁이 치열한 시장에서 운영되는 서비스 제공 업체에게 중요합니다. 임베디드 코드 프로세서 루틴은 무단으로 실행되거나 볼 수 없도록 보호될 수 있으므로 루틴 발명가에게 라이t선스 모델을 허용합니다.

이 프레임 워크는 데이터 분석의 최고 유연성을 제공하는 동시에 지적 재산을 보호할 수 있습니다.


Frequency Domain Analysis

파형 기반의 분석, 예를 들어 FFT, 웨이블릿 변환, 향상된 기능 추출 및 패턴 인식은 예를 들어, 소스 메커니즘, 손상 평가 또는 파동 전파에 대한 추가적인 정보를 제공합니다.

주파수 도메인 분석을 위해 Vallen Systeme은 Feature Extractor가 포함된 소프트웨어 모듈인 VisualTR(VTR)을 제공합니다. Feature Extractor는 주파수 도메인에서 피쳐를 추출하여 VISualAE에서 분석할 수있게 해주는 다양한 플러그인을 위한 인터페이스입니다. Feature 추출기는 온라인 및 오프라인 모드에서 실행할 수 있습니다.

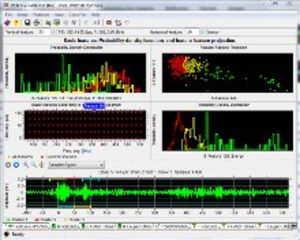

주파수 도메인 기능의 통계 분석을 위해 Vallen Systeme는 VisualClass 패턴 인식 소프트웨어를 제공합니다. VisualClass를 통해 운영자는 빠르고 이해하기 쉬운 방법으로 주파수 도메인 기능에 대한 분류자를 생성할 수 있습니다. VisualClass로 설계된 분류기를 사용하면 실시간으로 파형을 Feature Extractor의 플러그인으로 분류할 수 있습니다.


Verification

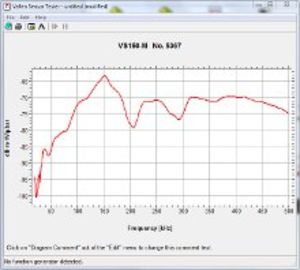

검증은 장비가 사양에 따라 작동하는지 확인하는 프로세스를 설명합니다. 판매된 장비는 광범위하게 나가는 검사를 거쳤습니다. Vallen Systeme의 경우 고객이 Vallen Systeme과 동일한 표준으로 자체 시스템 검증을 수행할 수 있어야 합니다. EN13477-2에 따르면 AE 측정 장비의 운영자는 측정 장비가 사양에 따라 작동하는지 확인할 수 있어야 합니다. 따라서 Vallen Systeme는 각각 시스템 검증 및 센서 테스트를 위해 SysVeri 및 VST의 두 가지 소프트웨어 패키지를 제공합니다.


Wavelet

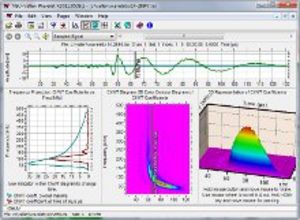

AGU-Vallen Wavelet은 개별 파형의 웨이블릿 및 Choi-Williams 분포를 계산하고 표시할 수있는 도구입니다. 시간-주파수 변환은 시간과 주파수에서 파동의 에너지를 분배합니다. 따라서 어떤 주파수 콘텐츠가 어떤 시간에 발생하는지 식별할 수 있습니다. 이러한 종류의 분석은 표준 푸리에 변환을 사용해도 불가능합니다.

AGU-Vallen Wavelet은 Vallen Systeme GmbH, 일본 도쿄 Aoyama Gakuin 대학(AGU), 미국 Denver 대학의 공동 작업으로 개발되었습니다. AGU 그룹은 Acoustic Emission 분야의 시간 - 주파수 분석 연구에서 선구자 역할을 했으며 Vallen은 소프트웨어 도구를 적극적으로 개발했습니다. Choi-Williams 배포본이 2009년에 AGU-Vallen Wavelet 프로그램에 추가되어 웨이블릿 변환에 대해 설명되었습니다.

AE 신호의 웨이블릿 변환(wavelet transform, WT)은 웨이브 모드가 상당한 에너지를 전달하는 정보를 제공하며, 모드에서 주파수와 시간의 함수로서의 에너지가 Choi-Williams 변환에 대해 발견되어야 하는 정보를 제공합니다.

최형일(Hyung-Ill Choi)과 윌리엄 J. 윌리엄스(Williams J. Williams)가 제안한 Choi-Williams 변형(Choi-Williams transform)이라고하는 시간-주파수 변환은 어쿠스틱 스피치 및 신호 처리에 관한 IEEE Transactions(Vol. 37, No. 6, June 1989)에 처음 게시되었습니다. Choi-Williams 변환의 장점은 주파수 대 시간의 개선된 해상도입니다. 사소한 단점은 덜 민감한 에너지 분해능입니다.

AGU-Vallen Wavelet은 프리웨어입니다. 다운로드 섹션에서 무료로 다운로드하십시오. 여기에서 파일에 직접 액세스하십시오: AGU-Vallen Wavelet(wvsetup.exe, ca. 3.3MB)
