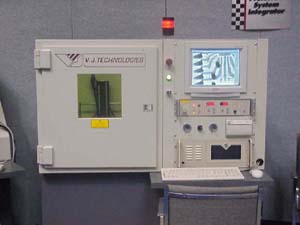

콤팩트 리얼타임 마이크로포커스 X-ray 검사 시스템







MFC-1000VM

MFC-1000VM 콤팩트 마이크로 포커스 X-ray 검사 시스템은 최신의 디지털 화상처리 테크닉을 담고 있다. 따라서 높은 분해능의 컴퓨터 화상을 만들어 주며 데이터는 저장하였다고 전세계 어느 곳으로 전송할 수 있다.


Basic Features:


· 4" Flat Panel Detector with 100 micron pitch
· Super Compact Design, Portable
· 20 kV to 130 kV Microfocus X-ray System
· Dual Focal Spot 0.01 mm, 0.04 mm
· 5-Axis, 5 lb Manipulator
· Dimension:
   44 1/4" × 26 1/4" × 33 1/2" (L×W×H)

Main Characteristics:
· Area arrays offer one-to-one correspondence between sample and image size
· Wider dynamic range than image intensifiers
· Digitally acquired images are instantly accessible

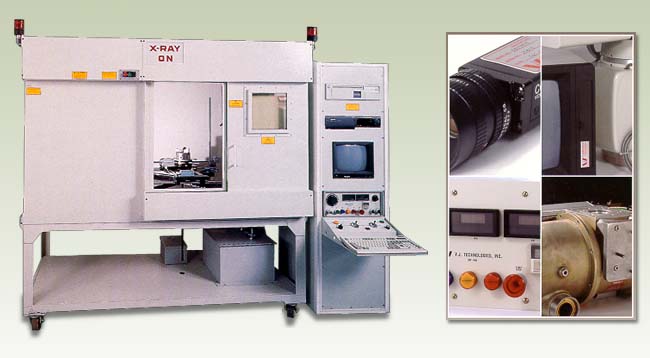

Model MFC-1000-HM


Basic Features:
· 4" Image Intensifier
   - Very High Resolution (70 Lp/cm)
   - 100 mm(min.)Nominal
      Entrance Field Size
   - 20 ±1mm Output Image Diameter

· 125 kV Microfocus X-ray System
   - High Brightness
   - 100% Continuous Duty Cycle
   - Constant potential Air-cooled




· 5-Axis, 5lb Manipulator
  - DC Controlled, Variable Speed
  - Joystick Control of All Axes
  - Independent and/or Concurrent
     Control of All Axes
  - Continuous Output With
     No Dead Zone
  - Rectangular Linear Bearing Guiderail
  - Ballscrew Drives

· Dimensions: 78"×24"×28 1/4" (L×W×H)

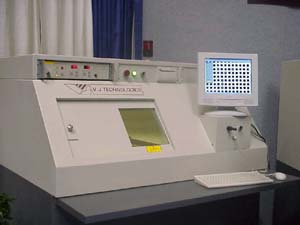

VJ-1000 시리즈 X-ray 검사 시스템





(그림을 클릭하면 확대된 화면을 볼 수 있습니다)


VJT에서는 최신의 디지털 센서 테크닉을 사용하여 PCB 검사의 일대 혁신을 가져왔다. 이 새로운 기술을 사용하여 기공, 정렬 불량, 납땜 상태와 같은 PCB의 결함을 쉽게 찾아낼 수 있다.






VJ-1000으로 검사한 결과의 화상 샘플

(그림을 클릭하면 확대된 화면을 볼 수 있습니다)

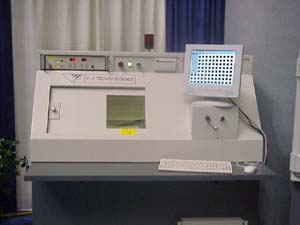

VJ-2000 시리즈 X-ray 검사 시스템





(그림을 클릭하면 확대된 화면을 볼 수 있습니다)


· 45 × 60 cm 사이즈 까지의 전제제품 보드를 검사할 수 있는 X-ray 검사시스템
· 조이스틱으로 X-Y 테이블을 콘트롤하며 옵션으로 다른 축도 추가할 수 있음
· 여러종류의 필터, 밝기조절, 콘트라스트 조절 및 디지털 줌 기능으로 고품질 화상으로
  표현할 수 있는 소프트웨어

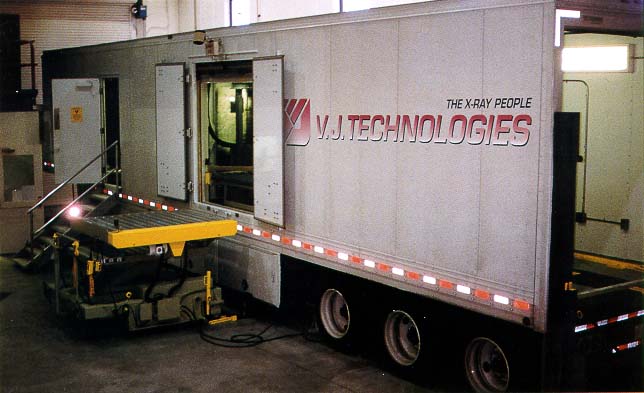

Mobile RTR System
