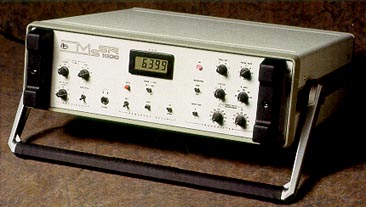

모델명 : MsSR-1000 개발업체 : SwRI, Texas SwRI의 권혜전 박사팀에 의해 개발된 이 장비 는 guided wave를 이용하여 주로 강재 구조물 의 비파괴 검사에 사용된다. MsS를 사용하게 되면 카플런트가 필요하지 않고 검사물 전체 로 wave가 진행하게 되어 100 m 이상의 길이 범위까지 검사가 가능하다. 또한 굴곡진 부분 이나 물이 차 있는 부분, 콘크리트에 뭍혀 있 는 부분도 쉽게 검사할 수 있다. |
||||
| 예를 들면 가스관의 경우 한
포인트에서 100 m 길이를 검사할 수 있으며, 열교환기
튜브의 경우 한 쪽 끝에서 전체 길이를 검사할 수 있고 U자형 튜브도 검사가 가능하다. 또한 콘크리트에 덮혀 있는 철판의 경우 한 쪽 끝에서 검사가 가능하고 I 혹은 U형 빔을 지하에 시공한 경우에도 윗 부분에서 부식 검사를 할 수 있다. 교량에 사용되는 와이어로프의 경우 아랫 부분에서 높이 100 m까지 간단히 검사할 수 있다. |
|||||
|
|
|||||
|
|||||
|
|
|||||
|
|||||
|
|
|||||
| 특 징 | |||||
MsS 방식은 감도가 높으므로 (1 ~ 250 kHz) 전체 범위에서 약
10% 이상의 변화를 탐지.
탄소강과 합금강 구조물 검사
파이프, 튜브 (직경 400 mm까지) 검사
30 mm 두께까지 검사
455℃까지 검사
파이프 외경에서 50 mm 센서 리프트오프
재료에서의 guided wave 전달에 관한 연구 |
|||||
|
|
|||||
|
|
|||||

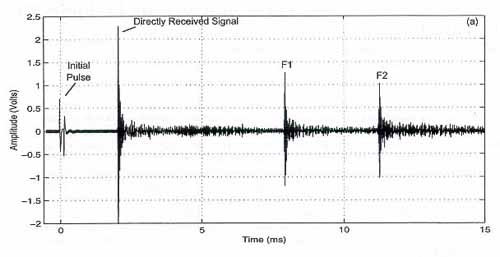

| Detected signals from a 4.5-in. (114.3-mm)-OD, schedule 80, steel sample when the pipe was filled with air. | |||||
|
|
|||||

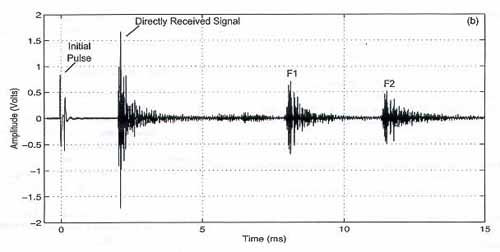

| And filled with water. | |||||
|
|
|||||

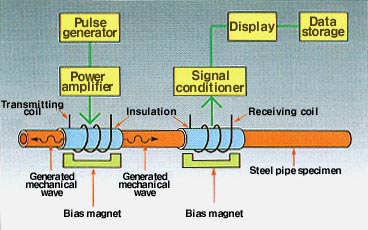

| The configuration fo the pipe sample is shown in. | |||||
|
|
|||||
|
|
|||||
