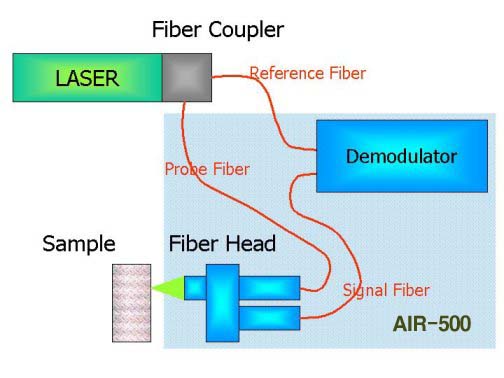

| Lasson사가 최근에 개발한 TWM-500은 종전의 EMF-500에서 성능을 크게 향상시킨 장비이다. Two-wave mixing 기술을 이용한 TWM-500은 높은 감도를 필요로 하는 연구에 잘 부합된다. TWM-500은 두 개의 모듈로 구성되어 있는데 하나는 Demodulation 유니트이고 또 하나는 Fiber optic head이다. Probe laser에서 demodulator와 fiber head로의 빛의 전달은 각각 멀티모드와 싱글 모드로 제공된다. 샘플로부터 수집된 광신호는 멀티 모드 화이버를 지나 demodulator로 전달된다. 아래의 다이아그램에서 TWM-500을 이용한 연구 셋업을 보여주고 있다. |
||||
|
|
||||
|
TWM-500 셋업 |
||||

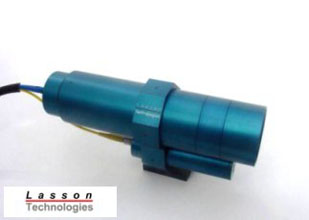

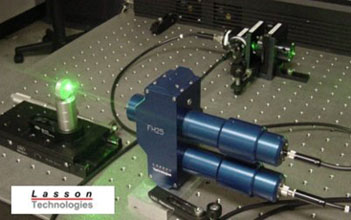

| 화이버 헤드는 물체 표면의 illumination과 back-scattering된 빛을 수집하는 일을 맡는다. 현재 두 개의 화이버 헤드가 생산되고 있는데 FH25와 FH50 모두, 원하는 illumination, aperture 크기 및 stand-off 거리에 따라 조정이 가능하다. |
||||
|
||||

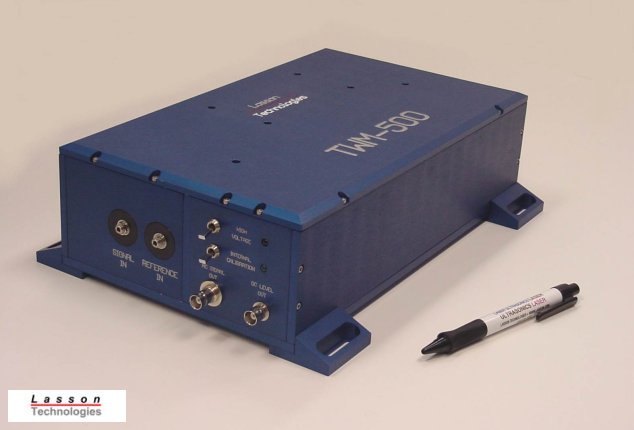

| 아래의 Demodulator는 샘플 표면의 변위에 직접 상응하는 전기적인 신호를 보여주고 있다. 이 신호는 백스캐터링된 신호 빔과 비교 빔 사이의(Two Wave Mixing) photorefractive crystal에서의 간섭(interference)으로부터 얻은 것이다. |
||||
|
|
||||
|
TWM-500 Demodulation Unit |
||||
| TWM-500의 장점 | ||||
|
||||
| |
||||
|
||||
 |
||||
|
||||
매우 높은 분해능 및 신호 대 잡음비
