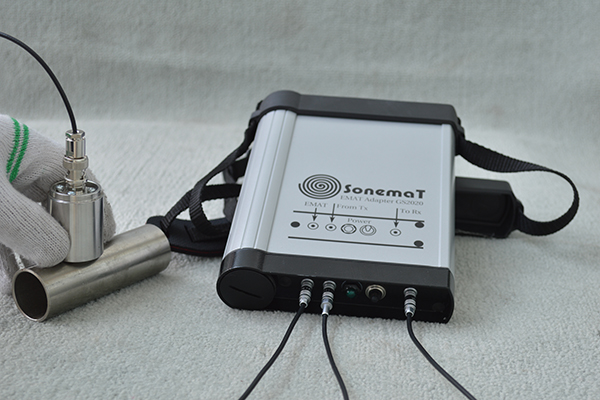

EMAT Adaptor GS2020은 비파괴 검사자가 펄스-에코 결함 탐상 및 두께 측정을 위한 비파괴 EMAT 센서의 장점을 활용하기 위해, 기존의 압전 소자 기반의 결함 검사 및 두께/부식 감시 시스템을 큰 비용 지출없이 교체하게 합니다.

이것은 압전 트랜스듀서를 위해 디자인 된 EMAT 프로브 및 결함 탐상기 사이의 가교 역할을 합니다.

EMAT 측정의 신호 대 잡음 성능이 크게 향상되도록 저전력으로 평균화된 부품을 포함하고 있습니다.

특징으로는 신뢰성 및 검사 속도를 향상시키고 결함 탐상기의 게인 설정이나 EMAT Stand-off ring 조정을 유지하기 위한 작업자의 필요성을 없애도록 자동 게인 컨트롤 (AGC) 기능이 있습니다.

현대의 비파괴 검사 시스템, 어댑터, 적합한 EMAT (패키지의 일부로 제공) 사용과 함께 작동하도록 설계되었으며, 다른 시스템들에 비해 플랜트 검사를 위한 주요 장점을 제공하는 충분한 신호 강도 및 산화물 피복, 무산소 페라이트 스틸 표면 모두에서 작동하도록 합니다. 오스테나이트계 스테인리스 스틸의 특정 상황의 측정도 가능합니다. 어댑터는 또한 신호 대 잡음 비율이 측정을 허용하기에 너무 열악한 상황을 위해, 압전 트랜스듀서와 함께 사용될 수 있습니다.

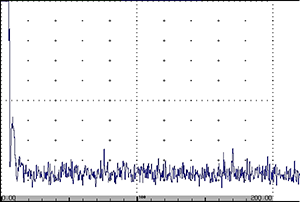

어댑터를 사용하지 않은 오스테나이트 스틸 강판 샘플의 EMAT 신호

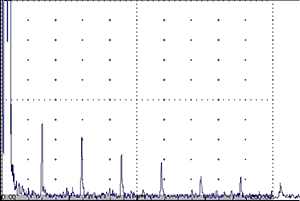

GS2020을 사용한 오스테나이트 스틸 강판 샘플의 EMAT 신호

사양

- 치수: 191 x 137 x 37mm (박스)
- 무게: 1kg (배터리 포함)
- 보관 온도: -10 °C ~ +60 °C
- 작동 온도: 0 °C ~ +40 °C
- 최대 입력 전압: 1000V, 1kHz에서 100ns 펄스폭
- 최대 출력 전압: +/- 500mV
- 대역폭: 500kHz ~ 10MHz
- 전원: 4 x AA 배터리 (일반적으로 12시간 작동)
- 연결: 3 x 레모00 동축
- 호환성: 거의 모든 표준 결함 탐상기

면책 조항: 사양은 변경될 수 있습니다.

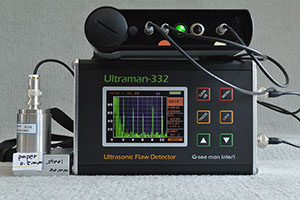

일반 초음파 탐상기와 연결하여 두께 측정

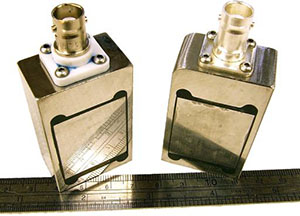

Periodic shear horizontal wave EMAT

스탠다드 EMAT(Shear)
소형 EMAT(Shear)





전문가용 트랜스듀서

범용 EMAT 트랜스듀서 범위로 특정 검사 작업에 대해 고유한 장점을 제공하기 위한 산업 애플리케이션 전문가 트랜스듀서를 공급합니다.

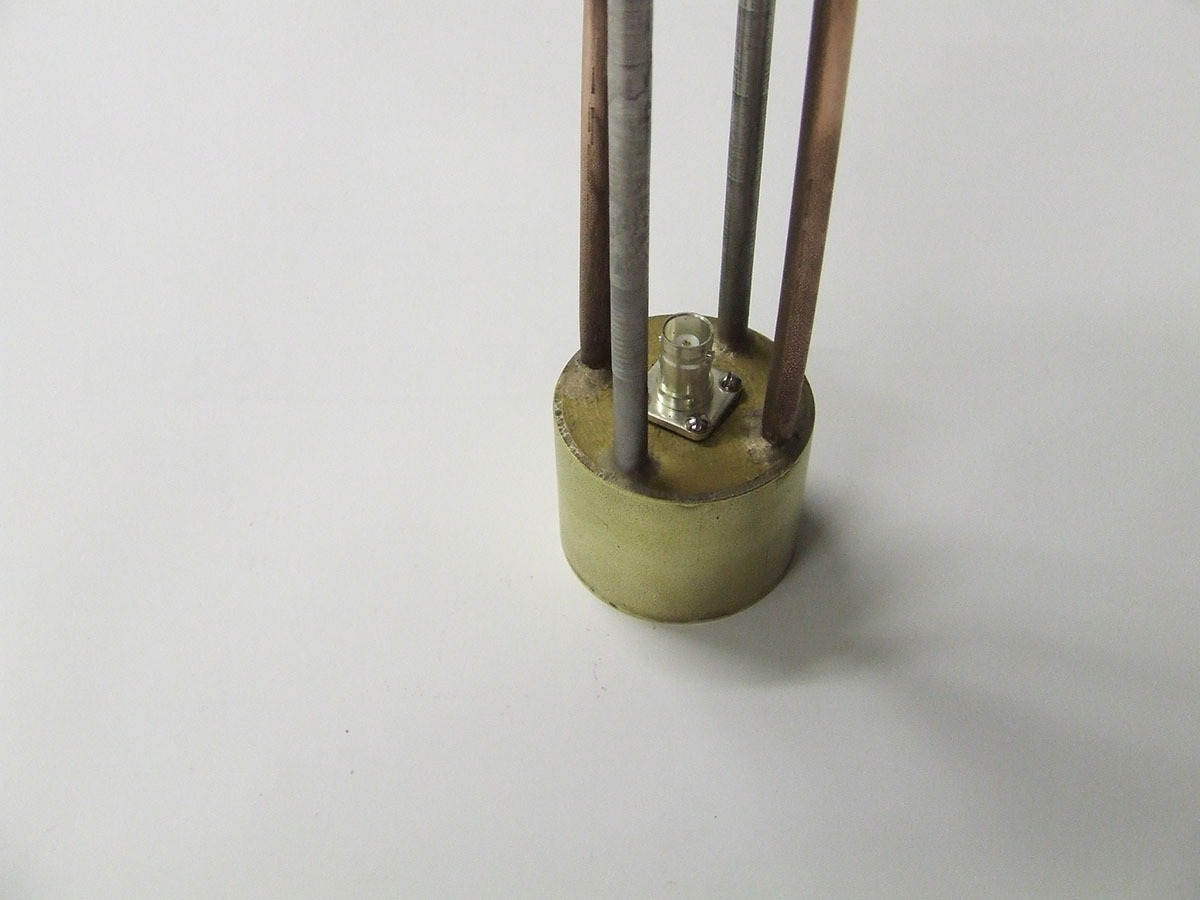

HWS2225WC 수냉각 EMAT. 이 제품은 최대 섭씨 500도의 온도에서 강관의 두께를 측정하기 위해 설계되었습니다. 커플런트 유체가 필요없기 때문에, EMAT은 전 영역에 걸쳐 벽 두께 변동을 찾기 위해 파이프를 따라 스캐닝 할 수 있습니다.

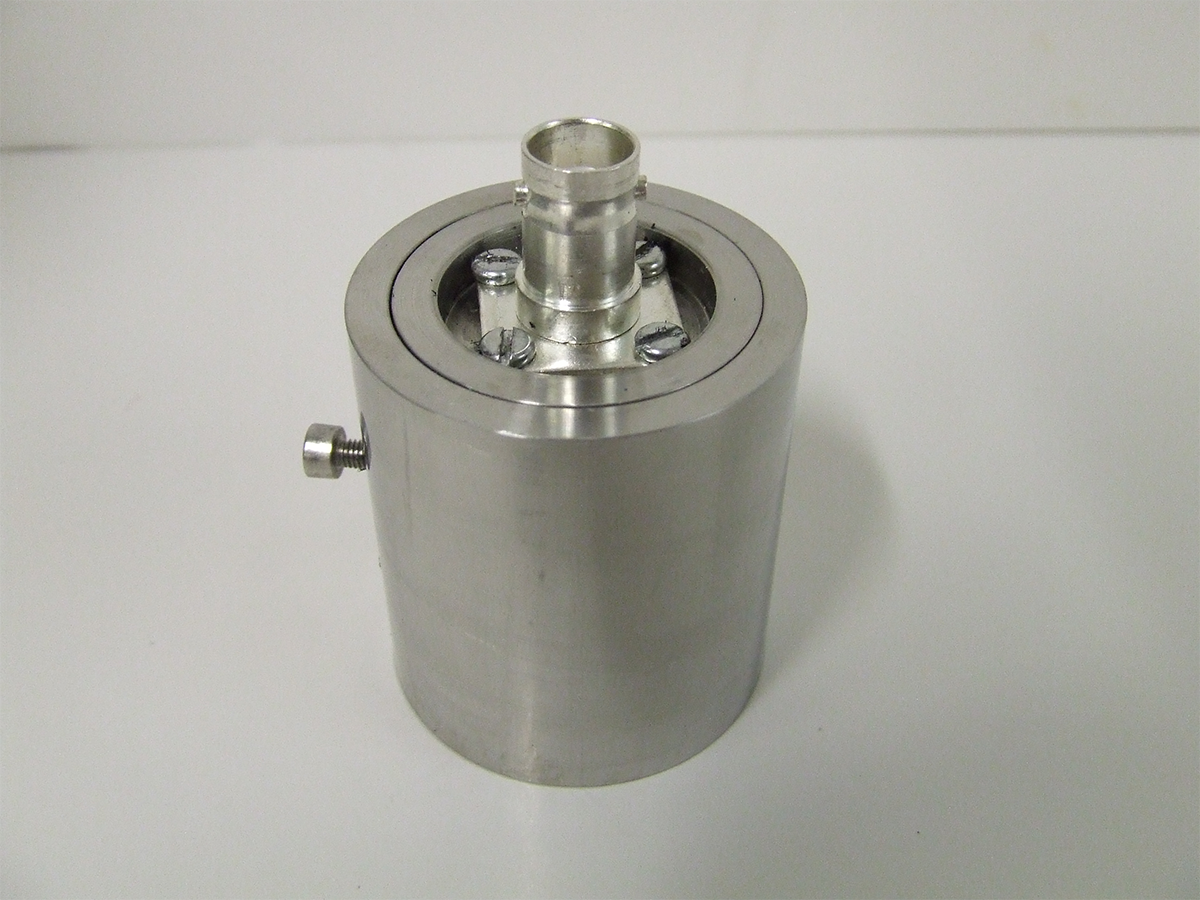

HWS5725 EMAT. 이 새로운 프로토타입 EMAT은 스테인레스 스틸과 티타늄 같이 전통적으로 EMATs에 대해 어려운 특정 재료에 향상된 성능을 보입니다. 상대적으로 긴 마비로 인해 EMAT을 구입하기 전에 응용 프로그램에 대한 테스트를 준비할 것을 권장합니다.

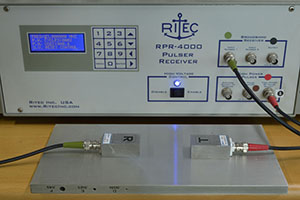

정기 전단 수평파 EMAT. 이 피치-캐치 EMAT은 광대역 (예: 요청에 의한 저 주파수 펄서) 또는 톤 버스트 시스템 (예: Ritec RPR-4000)을 사용하여 구동할 수 있습니다. 트랜스듀서는 하나의 얇은 시트 플레이트 모드 또는 구동 주파수에 의존하는 전파 각도를 포함하는 두꺼운 재료의 벌크파로서 전단 수평파를 생성합니다. 이는 주파수 제어 스캐닝 같이 새로운 응용 프로그램의 범위에 이용할 수 있습니다. 각각의 피치/캐치 쌍은 주문 내장됩니다. 표준 트랜스듀서 및 가격의 전체 목록을 보려면 아래의 EMAT 센서 아이콘을 클릭하십시오.

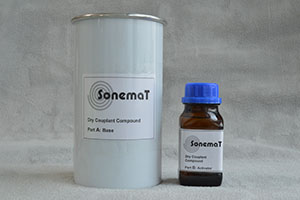

드라이 커플런트 컴파운드
