특 징
스틸, 비철금속,플라스틱,유리,세라믹 등의 두께를
일방향에서 측정.
측정 범위 0.63~500 mm (스틸의 경우), 0.01 mm 분해능.
마지막으로 측정한 값을 기억하는 메모리 기능.
탐촉자를 시편에 대면 자동으로 세팅되는 원터치 세팅 기능.
음속 표시 (1,250~10,000 m/s).
Low Battery 및 측정 상황을 알려주는 디스플레이.
약 5분간 사용하지 않으면 전원이 자동 차단되는 밧데리 절약
회로.
견고한 알루미늄 케이스, 소형 경량의 밧데리 타입 (375그램)
스탠다드 탐촉자로 230℃ 온도 범위까지 사용
(정밀용,주물용,고온용 -538℃)
백라이트 기능 (스탠다드)
mm/inch 변환 기능
한글 번역판 설명서 제공.
모델 MX 시리즈 초음파 두께 측정기는 초음파를 이용하여
탱크나
압력 용기, 선체,
보일러 튜브,석유 화학에서의 파이프나 튜브, 주물,기계 부품
등의 두께나 부식,
피팅 깊이 등을 일방향에서 측정할 수 있는 디지털
측정기이다.
탐촉자에 접촉 매질을 바른 후 검사물에 대기만하면 측정물의 두께를
즉시 디지털로 표시한다.
이 초음파 두께 측정기는 스틸의 두께는 물론 구리, 황동, 아연,
스텐, 알루미늄과
같은 비철금속, 유리, 세라믹, 플라스틱 등의
두께를 측정할 수 있다.
|
|

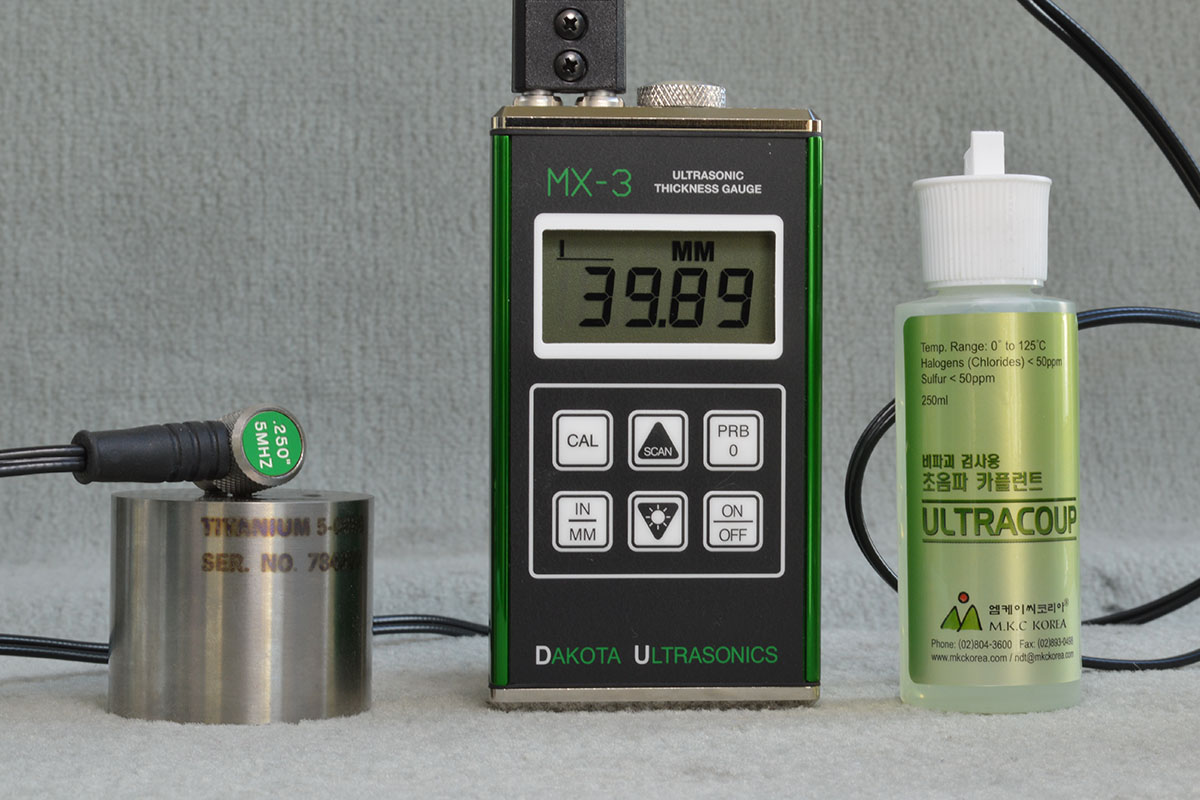

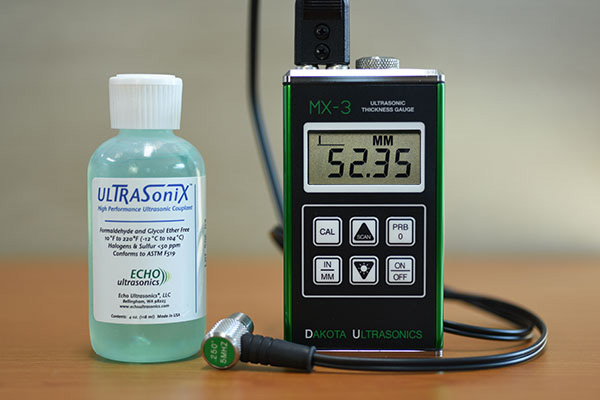

디지털 초음파 두께 측정기 MX-3의
사양
측정 원리: 분할형 송수신 탐촉자를 이용한 펄스/에코 방식
제로 조정: 탐촉자를 세팅용 블록에 대고 "PRBO"를
누르면 자동 조정
V-path 보정: 마이크로 프로세서가 직선성 보정
디스플레이: 4 1/2행 LCD 디스플레이
표시 안정성: ± 0.025mm 혹은 0.001"
자동 차단; 약 5분간 사용하지 않으면 자동 전원 차단
백라이트: 어두운 곳에서 볼 수 있는 고품격의 LED Back-lit 기능(스탠다드)
측정 범위: 0.63 ~ 500 mm (탐촉자와 재질에 따라 달라질 수 있음.)
음속 조정 범위: 1,250 ~ 10,000 m/s
표시 사항: 두께 측정값, 신호 감도 상태, Low 밧데리 상태, CAL
모드,
음속값, 스캔 모드 on/off, 백라이트 on/off/Auto
분해능: 0.01 mm
전 원: 1.5V × 2 AA밧데리 사용
밧데리 수명: 약 130 시간 이상 사용 (백라이트를 사용하지
않을 경우)
사용 온도: -30℃ ~ 50℃
크 기: 63.5(W) × 114.3(H) × 31.5(D) mm
무 게: 375 그램(밧데리 포함)
Model: MX-5: 알람 기능 및
differential mode
Model: MX-5DL: MX-5DL: 알람 기능,
differential mode 및 데이터 전송 기능

|
초음파 탐촉자 (click to
enlarge)
|
 |
 |
 |
5 MHz Standard |
5 MHz 0.125" dia |
5 MHz 수직형 |
 |
 |
 |
2 MHz 고침투형 0.5" dia |
5 MHz 고온용 |
5 Mhz 0.3755" dia |

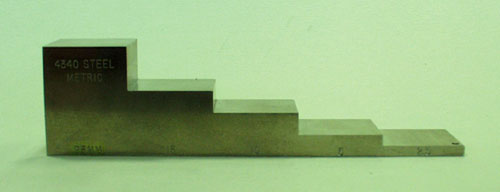

기준 시험편 (옵션)
|

|
재질 : 탄소강, 스테인리스 강, 알루미늄
두께 : 2.5
, 5 , 10 , 15 , 25 mm |
|
탐촉자 사양
|
일반용 탐촉자
Model:102-2000 |
정밀용 탐촉자 Model: 112-4000 |
사용주파수 : 5 MHz
측정 범위 : 1.50 ~ 150.00 mm
사용 온도 : -10 ~ 230℃
접촉 면적 : 9 mm dia |
사용주파수
: 10 MHz
측정 범위 : 0.75 ~ 25.00 mm
사용 온도 : -10 ~ 230℃
접촉 면적 : 9 mm dia |
고침투형 탐촉자 Model: 104-0000 |
고침투형 탐촉자 Model: 112-1000 |
사용주파수 : 1 MHz
측정 범위 : 1.90 ~ 199.99 mm
사용 온도 : -10 ~ 230℃
접촉 면적 : 9 mm dia |
사용주파수
: 2.25 MHz
측정 범위 : 5.00 ~ 199.99 mm
사용 온도 : -10 ~ 230℃
접촉 면적 : 12.5 mm dia |
고온용
탐촉자 Model: 042-2000 |
|
사용주파수 : 5 MHz
측정 범위 : 3.50 ~ 155.00 mm
사용 온도 : -10 ~ 538℃
접촉 면적 : 12.5 mm dia |
|
적용례 |
|
|
|
|
|
니켈판의 두께 측정 |
도자기의 두께 측정
|
비철금속 주물 제품의
두께 측정 |
스텐 하우징 두께 측정
|
|
|
|
|
플라스틱의 두께 측정 |
|
|
|
|
|
 |
