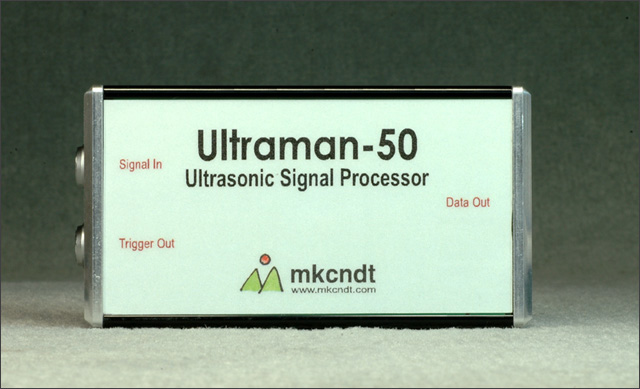

(클릭하면 확대된 사진을 볼 수 있음)
엠케이씨에서 개발한 Ultraman-50은 아날로그 초음파 장비 또는 Pulser/Receiver의 RF 신호를 노트북이나 PC로 전송하여 디지털 탐상기와 같은 기능을 제공합니다.
40 MHz의 샘플링 속도로 취득한 신호는 USB를 통하여 PC로 실시간으로 전송되며 소프트웨어는 게이트, 음속/거리/시간의 자동 계산, DSP 필터, Averaging 등 신호 분석에 사용되는 도구를 제공합니다.
가볍고 콤팩트 하게 설계되었으므로 산업 현장에서 간편하게 노트북과 연결하여 사용할 수 있으며 디지털 탐상기의 기능을 대체할 수 있습니다.
|
|
Ultraman-50 본체
USB 케이블
BNC 연결 케이블
사용 설명서
ADC Depth: 8 bit
Sample Rate: 40 MSa/s
Input impedance: 50 ohm
Storage Depth: 64 kbyte
Trigger: Selected Level, External, Internal
DAQ bandwidth: 0.01-25 MHz
Output Voltage: ±5V max into 50Ω
DSP: Filter, Averaging
Dimension: 115 x 63 x 33 mm
Weight: 200 grams
;
