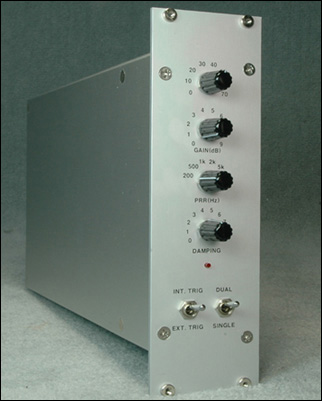

(클릭하면 확대된 사진을 볼 수 있음) |
엠케이씨에서 개발한 MKPR-1020은 -180에서 -230V의 펄스 전압을 효율적으로 카바하며 깨끗한 파형을 만들어내는 탁월한
장비입니다. 엠케이씨에서는 회로 개발부터 PCB 아트웍, 회로 제작 등 모든 작업을 자체적으로 하고 있기 때문에 사용자가 원하는 사양으로 기능을 주문 제작할 수 있으며 원하는 형태로의 제작이 가능합니다. Pulser/Receiver로만 사용할 수도 있으며 옵션의 DSP 보드를 장착하면 취득한 아날로그 파형을 노트북이나 PC의 LCD 화면에서 관찰하거나 분석할 수 있고 다채널 모듈을 사용하면 온라인 자동화 검사 장치를 구성하는데 유용하게 사용될 수 있습니다. 엠케이씨에서는 사용자가 원하는 검사 장치 혹은 시스템 구성에 맞는 프로그램을 옵션으로 제공합니다. |
|
MKPR-1020의
특징 원하는 주파수 대역에서 탁월한 파형 취득 가능 사용자가 원하는 형태로 주문 제작 가능 DSP 보드 옵션으로 취득한 파형을 디지털로 변환 PC나 노트북에서 프로그램을 사용하여 취득한 데이터 분석 견고한 알루미늄 케이스 1~64 채널까지 한 대의 PC에서 콘트롤 가능 |
||
|
||
| MKPR-1020 키트의 구성 MKPR-1020 본체 DSP
보드 (옵션) 운영
및 분석 프로그램 (옵션) 사용설명서 |
||
|
||
MKPR-1020의 적용례 (사진을 클릭하면 확대됨) |
||
|
|
|
<5 MHz 수직> |
<게이트> |
<카플링 체크> |
;test.document.write('<body leftmargin=0 topmargin=0 background=./rear_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=./circuit_b.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=./cabinet_b.jpg onclick=self.close()>')) |
<후 면> |
<회 로> |
<캐비넷 장착 > |
| MKPR-1020의
사양 Pulse type: Negative Spike - Pulse Pulse-Echo (P/E), Transmit/Receive
(T/R) Pulse Amplitude: -180 to -230V into 50Ω stepless Pulse Energy: Selectable in 3 steps Damping: 0-10kΩ(pulse echo mode) Pulse Repetition Rate: Internal; 15 Hz ~ 2 kHz by DSP trigger Gain: 0 to 79 dB in 1 dB steps Receiver bandwidth: 0.01~25 MHz or one fixed frequency Output Voltage: ±5V max into 50Ω PC System: transmit/receive data communicating with individual channel, expandable to 64 channels. Rack-mount System: 8 channels per module, expandable a total of 64
channels A/D Converter: 8 bit ADC, 40 MS/sec DSP Interface: Built-in DSP board for signal processing User Interface/Menus: Controllable from PC Operating System: Windows XP Special function: Coupling checks, PC controlled Enable/Disable settings
for each channel Alarm output: PC controlled high voltage/current Relay (250V, 5A) for each Gate and Coupling setting Reporting: Real-time testing results and inspection Parameters forcomponent data, setup data, global data (date & time), etc. Dimension: 240 x 145 x 50 mm / ch (excluding knobs) Weight: 0.5 kg / ch |
||
| 기타 모델 (사진을 클릭하면 자세한 내용을 볼 수 있음) | ||
 |
 |
 |
<초음파 펄서/리시버 MKPR-1025> |
<음압 분석 모듈 MKUA-1010> |
<내장형 모듈 MKPR-1005> |
;test.document.write('<body leftmargin=0 topmargin=0 background=./MKPR-1020_5MHz_B.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=./MKPR-1020_Gate_B.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=./MKPR-1020_Caple_B.jpg onclick=self.close()>'))
 |
MKPR-1020 의 브로셔를 인쇄하고자 할 경우 아이콘을 클릭한 후 프린트하십시오. |
 |
 |
