사진을 클릭하면 확대됩니다.

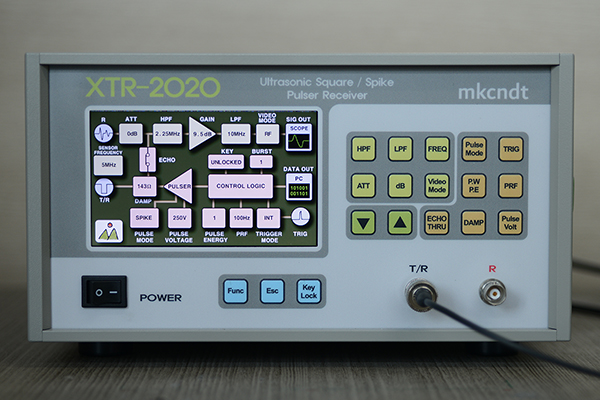

엠케이씨에서 개발한 XTR-2020 Square/Spike Ultrasonic Pulser/Receiver는 폭넓은 범위를 커버하는 초음파 발생/수신 장비입니다. 대부분의 초음파 연구, 실험, 검사에서 최적의 초음파 신호를 얻을 수 있도록 디자인된 펄스 발생 회로, 수신 증폭 회로 및 필터의 조합으로 각 탐촉자의 성능을 최대한 끌어올릴 수 있도록 디자인되어 얇은 두께의 검사물로부터 고무와 같은 감쇄 재질에 이르기까지 깨끗한 파형을 얻어낼 수 있는 탁월한 장비입니다. 본 장비는 고급 사양으로서 square wave를 발진하므로 10 MHz 이하의 주파수 범위에서 탁월한 신호를 얻을 수 있습니다. 취득한 초음파 신호는 오실로스코프를 통하여 파형을 관찰하거나 디지털 신호로 변환하여 정밀한 분석이 가능합니다.
낮은 주파수부터 높은 주파수까지 탁월한 파형 취득 가능 폭넓은 게인 조정 범위 초음파 송신 펄스 폭을 다양하게 선택 댐핑을 PC나 노트북에서 프로그램을 사용하여 취득한 데이터 분석 견고한 알루미늄 케이스 XTR-2020 본체 전원 코드 연결 케이블 운영 및 분석 프로그램 CD 사용설명 CD|
|
Tuned Frequencies: 1, 2.25, 5, 10, 15, 20, 25, 30, 50MHz Wideband bandwidth: 1-25, 3-25, 5-50, 1-50MHz Gain: Adjustable -30 to +80㏈ in 0.5㏈ steps High Pass Filter: 500kHz, 1MHz, 2.25MHz, 5MHz, 7.5MHz, 12.5MHz, 17.5MHz Low Pass Filter: 2MHz, 5MHz, 10MHz, 15MHz, 25MHz, 35MHz, 50MHz, 70MHz Display Output: Switchable RF, Detected RF Detected RF Presentation: +, -, +/-, Hi Res +/- Output Impedance: 50Ω Output Voltage: ±1V into 50Ω Resolution: 8 bit Bandwidth : 50MHz maximum Maximum sampling rate : 200MS/s Onboard sampling memory : 2,000 Samples Controlled from PC via RS-232 or optional wireless connection DAQ data is sent to PC via RS-232 or optional wireless connection O'scope program measures Time and amplitude of waveform Tuned Frequencies: 2, 4, 8, 16, 32, 64, 128kHz and Broadband Gain: Adjustable 0 to +50㏈ in 0.5㏈ steps ADC Resolution: 8 bit ADC sampling rate : 200MS/s Controlled from PC via RS-232 or optional wireless connection DAQ data is sent to PC via RS-232 or optional wireless connection Power: AC85-265VAC, 50-60Hz, 40W, Free Voltage Dimensions: H 132.5mm x W 250mm x D 300mm Weight: 6kg Operating Temperature: -10°C to +50°C| Model | XTR-2020 |
| Pulser | |
| Pulse type (main bang) | Negative spike, Negative square wave |
| Available pulse voltage | Selectable 100V, 150V, 200V, 250V, 300V, 350V, 400V, 450 Volts into 50Ω |
| Square pulse width | 20, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300, 310, 320, 330, 340, 350, 360, 370, 380, 390, 400, 410, 420, 430, 440, 450, 460, 470, 480, 490, 500, 510, 520, 530, 540, 550, 560, 570, 580, 590, 600, 610, 620, 630, 640, 650, 660, 670, 680, 690, 700, 710, 720, 730, 740, 750㎱ |
| Spike pulse energy | Selectable 15 steps(1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15) |
| Pulse rise time | Typically < 15㎱ |
| Damping | Selectable 20, 21, 23, 26, 29, 31, 33, 35, 37, 40, 43, 46, 50, 55, 59, 65, 67, 75, 83, 100, 143, 200, 500Ω |
| Mode | Pulse-echo or through-transmission |
| Pulse repetition | 0.2, 0.5, 1, 2, 5, 10, 25, 50, 80, 100, 200, 300, 400, 500, 600, 700, 800, 900Hz, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20kHz |
| Sync output | +5V TTL and CMOS compatible |
| External trigger input | Triggers at positive edge of 3.3V or 5V square wave |
| Receiver | |
| Tuned frequencies | 1, 2.25, 5, 10, 15, 20, 25, 30, 50MHz |
| Wideband bandwidth | 1-25, 3-25, 5-50, 1-50MHz |
| Gain | Adjustable –30 to 80dB in 0.5dB steps |
| High pass filter | 500kHz, 1MHz, 2.25MHz, 5MHz, 7.5MHz, 12.5MHz, 17.5MHz |
| Low pass filter | 2MHz, 5MHz, 10MHz, 15MHz, 25MHz, 35MHz, 50MHz, 70MHz |
| Display output | Switchable RF, Detected RF |
| Detected rf presentation | +, -, +/-, Hi Res+/- |
| Output impedance | 50Ω |
| Signal output voltage | ±1V into 50Ω |
| Miscellaneous | |
| Power | AC85-265VAC, 50-60Hz, 40W, Free voltage |
| Dimension | H 132.5mm x W 250mm x D 300mm |
| Operating temperature | -10℃ to +50℃ |
| Weight | 6kg |
;test.document.write('<body leftmargin=0 topmargin=0 background=Square_Pulse.png onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=Spike_Pulse.png onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=Burst_Count.png onclick=self.close()>')) |
Square Pulse 파형 |
Spike Pulse 파형 |
250Volt의 Burst Count 5의 예 |
;test.document.write('<body leftmargin=0 topmargin=0 background=./award.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=mkdq-303.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=picoscope.jpg onclick=self.close()>')) |
|

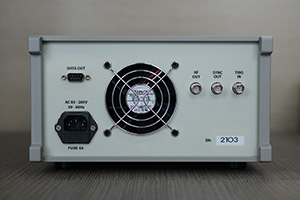

1. Rear Panel |

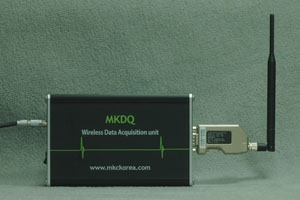

2. Wireless Receiver Module |
3. Oscilloscope Module (Option) |
# 사진을 클릭하면, 확대됩니다. |
||
;test.document.write('<body leftmargin=0 topmargin=0 background=rear_panel.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=Fullwave.jpg onclick=self.close()>')) |
||

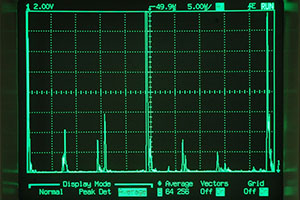

1. Full wave |

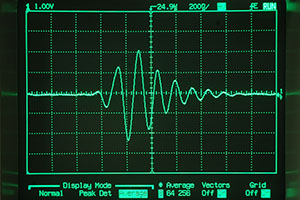

2. RF Wave |

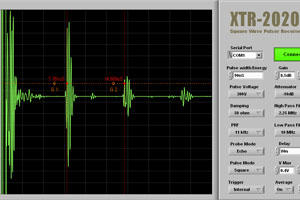

3. Waveform 1 |

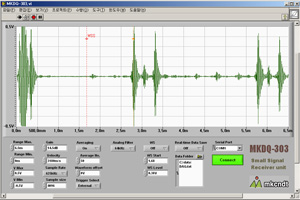

4. Waveform 2 |

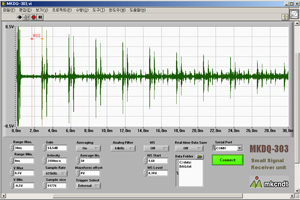

5. Waveform 3 |
6. 게이트 설정 및 GPD 기능 (옵션) |
# 사진을 클릭하면, 확대됩니다. |
||
;test.document.write('<body leftmargin=0 topmargin=0 background=RFwave.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=waveform1.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=waveform2.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=waveform3.jpg onclick=self.close()>'))
;test.document.write('<body leftmargin=0 topmargin=0 background=gate.jpg onclick=self.close()>'))
  |
  |
  |
  |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application2.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application4.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application6.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application8.jpg onclick=self.close()>')) |
(1, 2) 절연 고무 두께 측정 |
(3, 4) 스텝 블록 두께 측정 |
(5, 6) 볼트 축력 측정 |
(7, 8) 용접부 결함 측정 |
# 파형 사진을 클릭하면, 확대된 사진을 보실 수 있습니다. |
|||
  |
  |
  |
  |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application10.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application12.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application14.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application16.jpg onclick=self.close()>')) |
(9, 10) 14mm 볼트 검사 |
(11, 12) FRP 34mm Thick |
(13, 14) Air Coupled 10mm |
(15, 16) Through Mode |
# 파형 사진을 클릭하면, 확대된 사진을 보실 수 있습니다. |
|||
  |
  |
  |
  |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application18.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application20.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application22.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application24.jpg onclick=self.close()>')) |
(17, 18) 5MHz 수직 탐촉자 |
(19, 20) 0.375mm Hole / AL |
(21, 22) 75MHz Immersion |
(23, 24) 액체의 농도 측정 |
# 파형 사진을 클릭하면, 확대된 사진을 보실 수 있습니다. |
|||
  |
  |
  |
  |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application26.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application28.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application30.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application32.jpg onclick=self.close()>')) |
(25, 26) 직경 1mm 저면홀 |
(27, 28) 직경 0.254mm 저면홀 |
(29, 30) 이종 재질의 본딩 |
(31, 32) 라이닝 박리 검사 |
# 파형 사진을 클릭하면, 확대된 사진을 보실 수 있습니다. |
|||
  |
  |
||
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application34.jpg onclick=self.close()>')) |
 ;test.document.write('<body leftmargin=0 topmargin=0 background=application36.jpg onclick=self.close()>')) |
||
(33, 34) 석정반 500mm |
(35, 36) 박판 용접부 검사 |
||
# 파형 사진을 클릭하면, 확대된 사진을 보실 수 있습니다. |
|||
;test.document.write('<body leftmargin=0 topmargin=0 background=setting.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=1.0v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=1.5v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=2.0v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=2.5v.jpg onclick=self.close()>')) |
세팅 화면 |
1.0V 펄스 |
1.5V 펄스 |
2.0V 펄스 |
2.5V 펄스 |
;test.document.write('<body leftmargin=0 topmargin=0 background=panel.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=3.0v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=3.5v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=4.0v.jpg onclick=self.close()>')) |
;test.document.write('<body leftmargin=0 topmargin=0 background=4.5v.jpg onclick=self.close()>')) |
패널 |
3.0V 펄스 |
3.5V 펄스 |
4.0V 펄스 |
4.5V 펄스> |
# 클릭하면 확대됩니다. |
||||
;test.document.write('<body leftmargin=0 topmargin=0 background=XTR-2020_rear.jpg onclick=self.close()>'))
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
|
 |
 |
|
 |
 |
