사진을 클릭하면 확대됩니다
특 징
센서(Half-Cell)를 콘크리트의 표면에 접촉하여 전위값을 디지탈로 직독
측정 범위: －2,000 mV ∼ ＋2,000 mV
디스플레이를 고정시키는 Hold 기능
약 5분간 사용하지 않으면 전원이 자동으로 차단되는 배터리 절약 회로
견고한 플라스틱 케이스 및 보호용 가죽 케이스
2개의 AA 배터리로 300시간 이상 사용
Low Battery 표시 기능
Conforms to ASTM C876
철근의 부식은 여러 철근 콘크리트 구조물에서 직면하게 되는 문제이다. 철근은 이를 둘러싸고 있는 콘크리트의 알칼리 성분에 의해 보호된다. 시간이 지남에 따라 표면이 산화되거나 탄소 혹은 염화물이 침투하게 되면 콘크리트 내에 있던 알카리 성분이 사라지게 되고 산소나 습기가 침투하게 되어 철근이 부식되기 시작한다. 철근의 부식은 콘크리트를 갈라지게 하거나 철근의 단면적의 감소를 초래하게 되므로 부식이 진행되는 초기에 그것을 찾아내는 것은 아주 중요하다. 전위차 측정식 콘크리트 부식 측정기 Half-Cell 200은 철근과 콘크리트 사이의 전위차를 디지탈 값으로 표시하여 부식이 있는 범위 및 부식 정도를 찾게 해준다. 이렇게 함으로 전체 구조물이 안전하게 유지되어 가장 효율적으로 관리될 수 있게 해준다. Half-Cell을 이용한 검사 방법은 철근의 직경이나 콘크리트 피복의 두께와 상관없이 사용할 수 있으며 콘크리트의 수명 내에 언제든지 사용할 수 있다. Half-Cell 200은 Half-Cell 센서, 휴대용 케이스, 30m 연장 케이블, 알류미늄 케이스와 함께 공급된다.큐시맨인터내셔날에서는 측정 결과를 Contour Mapping 하거나 보고서를 작성할 수 있는 HC-2020 프로그램을 CD로 장비와 함께 공급한다.
Half-Cell 200의 측정 원리

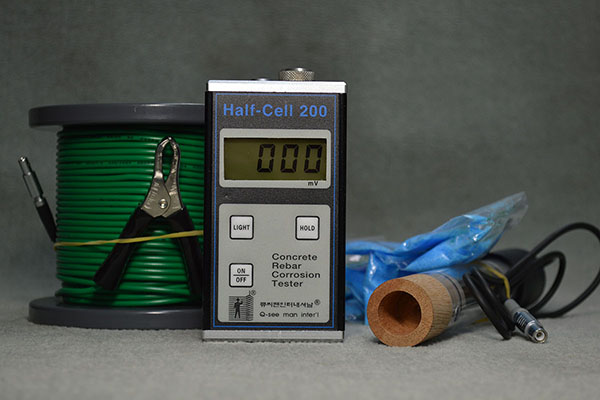

Half-Cell 200 키트의 구성
Half-Cell 200의 사양
측정
원리: Half-Cell(유산동 센서)을 이용한 전위차 측정 방식
측정 범위: －2,000 mV ∼ ＋2,000 mV
디스플레이: 3 1/2행 LCD 디스플레이
분해능: 1mV
표시 안정성: ±1mV
입력 임피던스: 100 MΩ
자동 차단: 약 5분간 사용하지 않으면 자동 전원 차단
홀드 기능: 현재의 측정값을 일시 정지
표시 기능: Low Battery 및 Hold 상태
전 원: 1.5V(AA) 배터리 2개 사용
배터리 수명: 약 300시간 이상 사용
사용 온도: -10℃~50℃
크 기: 115 x 63 x 33 mm
무 게: 330그램(배터리 포함한 본체)
센서(Half-Cell)를 콘크리트의 표면에 접촉하여 전위값을 디지탈로 직독
측정 범위: －2,000 mV ∼ ＋2,000 mV
디스플레이를 고정시키는 Hold 기능
약 5분간 사용하지 않으면 전원이 자동으로 차단되는 배터리 절약 회로
견고한 플라스틱 케이스 및 보호용 가죽 케이스
2개의 AA 배터리로 300시간 이상 사용
Low Battery 표시 기능
Conforms to ASTM C876철근의 부식은 여러 철근 콘크리트 구조물에서 직면하게 되는 문제이다. 철근은 이를 둘러싸고 있는 콘크리트의 알칼리 성분에 의해 보호된다. 시간이 지남에 따라 표면이 산화되거나 탄소 혹은 염화물이 침투하게 되면 콘크리트 내에 있던 알카리 성분이 사라지게 되고 산소나 습기가 침투하게 되어 철근이 부식되기 시작한다. 철근의 부식은 콘크리트를 갈라지게 하거나 철근의 단면적의 감소를 초래하게 되므로 부식이 진행되는 초기에 그것을 찾아내는 것은 아주 중요하다. 전위차 측정식 콘크리트 부식 측정기 Half-Cell 200은 철근과 콘크리트 사이의 전위차를 디지탈 값으로 표시하여 부식이 있는 범위 및 부식 정도를 찾게 해준다. 이렇게 함으로 전체 구조물이 안전하게 유지되어 가장 효율적으로 관리될 수 있게 해준다. Half-Cell을 이용한 검사 방법은 철근의 직경이나 콘크리트 피복의 두께와 상관없이 사용할 수 있으며 콘크리트의 수명 내에 언제든지 사용할 수 있다. Half-Cell 200은 Half-Cell 센서, 휴대용 케이스, 30m 연장 케이블, 알류미늄 케이스와 함께 공급된다.큐시맨인터내셔날에서는 측정 결과를 Contour Mapping 하거나 보고서를 작성할 수 있는 HC-2020 프로그램을 CD로 장비와 함께 공급한다.
Half-Cell 200의 측정 원리
Half-Cell 200 키트의 구성
 |
 |
 |
Half-Cell 200 본체 |
유산동 센서 |
접촉용 스폰지 |
 |
 |
 |
연장 케이블 |
휴대용 파우치 |
유산동 분말 |
 |
 |
 |
분석용 소프트웨어 |
사용 설명서 |
휴대용 알류미늄 가방 |
Half-Cell 200의 사양
측정
원리: Half-Cell(유산동 센서)을 이용한 전위차 측정 방식
측정 범위: －2,000 mV ∼ ＋2,000 mV
디스플레이: 3 1/2행 LCD 디스플레이
분해능: 1mV
표시 안정성: ±1mV
입력 임피던스: 100 MΩ
자동 차단: 약 5분간 사용하지 않으면 자동 전원 차단
홀드 기능: 현재의 측정값을 일시 정지
표시 기능: Low Battery 및 Hold 상태
전 원: 1.5V(AA) 배터리 2개 사용
배터리 수명: 약 300시간 이상 사용
사용 온도: -10℃~50℃
크 기: 115 x 63 x 33 mm
무 게: 330그램(배터리 포함한 본체)
Half-Cell 2020 분석용 소프트웨어는 Half-Cell 200의 구매 고객에게 무상으로 제공되어 교육과 돌봄 서비스를 제공하지 않습니다. 교육 및 서비스를 받고자하는 경우에는 소프트웨어를 150만원(10시간/2년)에 별도로 구매해야 합니다. 2년이 지나거나 10시간의 서비스 시간을 모두 사용하면 다시 구매해야 합니다.
Half-Cell 2020 data analysis software is offered for free to buyers of Half-Cell 200 so that training and service is not offered. In order to get training and service, the customer should pay US$1,500.00(10 hours/2 years) for the license. After 2 years or when 10 hours service time is ended, another license should be purchased.
Half-Cell 2020 data analysis software is offered for free to buyers of Half-Cell 200 so that training and service is not offered. In order to get training and service, the customer should pay US$1,500.00(10 hours/2 years) for the license. After 2 years or when 10 hours service time is ended, another license should be purchased.
