RI-2000은 Quasar의 제 3세대 초음파 공명 검사 시스템이다. 이 비파괴 검사 장비는 100여대의 장비를
판매하면서 얻게 된 경험을 바탕으로 기존의 시스템에 괄목할 만한 기술 개발이 결합되어 있다.
특히 RI-2000은 공장 환경에서 사용하기에 적합하도록 디자인되었다.
온도 보상 기능이 있으며 윈도우 환경에서 사용할 수 있는 소프트웨어가 있다.


주요 사양

 Transceiver

  Frequency Range - 1 Hz to 8 MHz

Dynamic Range - > 100 db

Drive level - 20 volts p-p
Precision - 1 Hz

 Host Computer
  Host Computer - Tower, Rack mount or Rap
  I/O ports - (optional)
 Software
  Operation platform - Windows 98, Windows NT
  Multi-dimensional patterns - Up to 5 dimensional compensation capability
  Temperature compensation - Automatic or manual input
  Calibration - Prompted calibration using Master Parts Set
  Help function - Integrated User's Manual
 Other features
  System Manager and Operator Training
  Documentation
  1-year Warranty & Technical Support








초음파 공명 검사 방법은 100% 전수 검사가 가능하므로 품질 관리 및 향상을 위하여 부품 제조업체에
있어서는 매우 중요한 검사 장비이다. 초음파 공명 검사는 양품의 공명 패턴과 검사물의 공명 패턴을
비교하여 부품의 양부를 판단하게 된다. 이 방법은 부품 전체의 품질을 동시에 검사하며 검사 라인을
자동화할 수 있으므로 (수동 검사도 가능함) 검사가 신속하게 수행되며 유지 비용이 적게 드는 특징을
가지고 있다. 또한 화학 처리나 카플런트를 필요로 하지 않으므로 부품 및 검사 라인을 깨끗하게
유지할 수 있다. 초음파 공명에 관한 실험 및 연구 분야에서도 유용하게 사용될 수 있다.

초음파 공명 검사 방법의 장점
  기존의 검사 방법보다 정확한 측정이 가능함  신속하게 전수 검사할 수 있음
  검사 비용이 저렴함  검사물에 이물질을 묻히지 않음

초음파 공명 검사의 적용
  철, 비철금속, 파우더 금속 및 세라믹에서의 결함을 찾아 냄
  크랙, 칩스, 홀,이물질 개재 탐지  외형 칫수의 변화 감지
  크기, 밀도, 잔류 응력 변화 검사 본딩 불량 상태 검사
  초음파 공명 실험 및 연구









PN-100 : Production Nest  PN-105 Workstation



     PN-100은 Quasar RI-2000과 검사하는
     부품과의 인터페이스 역할을 한다.
     PN-105는 사용자가 검사물을 편리하고
     편안하게 검사할 수 있게 해 준다.
     검사물은 자동으로 혹은 수동으로
     검사할 수 있다.
     PN-105에서는 수동으로 검사하는
     장면을 보여주고 있다.

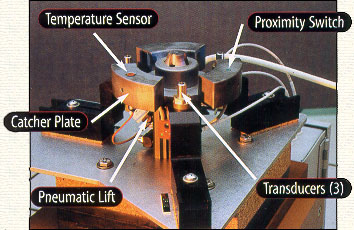

     왼쪽의 그림은 "hub bearing" 부품을
     검사하는 Production nest (검사 둥지)를
     보여주고 있다.

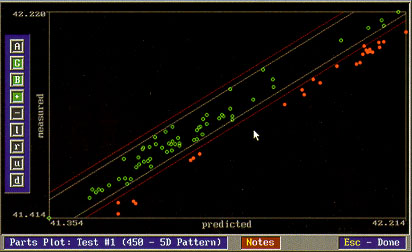

  Target Resonance를 측정하고
  보정한 것을 비교하는 갈릴레오
  패턴을 보여주고 있다.
  양품 (녹색)은 합격선 안에 있고
  결함이 있는 부품 (빨강)은 밖에
  있다.









Quasar 공명 검사 시스템의 핵심은 컴퓨터 코드 GALILEO이다.
이 프로그램은 합격선을 보정하는 패턴을 만들어 주고 약간의 크기 변화에도 불구하고 결함을
정확하게 탐지할 수 있도록 해 준다. GALILEO는 첨단의 프로그램으로서 계속 업그레이드되고 있다.
현재의 사양은 다음과 같다.

  Number of variables (physical dimensions or material properties)
     compensated - 1 to 5 per pattern
  Maximum number of parts in database - 2000
  Maximum number of resonances in database - 40S

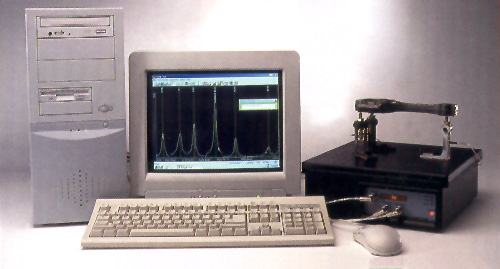

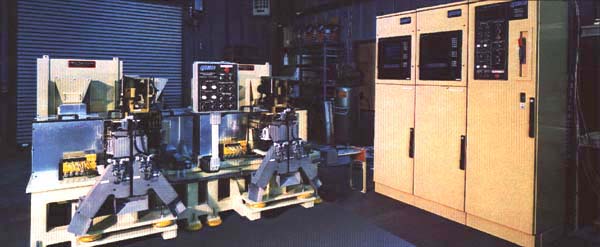

전자동 초음파 공명 검사 시스템-일년에 천만 개의 부품 검사




RI 2000
본체 및 검사 스탠드

Longtip Transducer X-Y positioner


RU Spec
Sample Holder



   Quasar는 전세계 캐스팅, 주물, 분말 야금, 냉간 및 세라믹 산업체에 150 여대의 초음파 공명 검사 시스템을
   공급하였다.




  Inspection of Gears using Resonant Inspection (English)
  초음파 공명을 이용한 기어 검사 (Korean)



이 곳을 클릭하시면 국내의 한 자동차 부품 제조업체에서 의뢰하여
Quasar사에서 초음파 공명 검사 시스템을 사용하여 얻은 시험 결과와

합격 여부를 판정하기 위한 데이터 및 생산 라인에 검사 장비를 설치할

경우 필요한 사항들에 대한 정보를 볼 수 있습니다.


  Inspection of Valves using Resonant Inspection (English)
   이 곳을 클릭하시면 국내의 한 자동차 부품 제조업체에서 의뢰하여
Quasar사에서 초음파 공명 검사 시스템을 사용하여 얻은 시험 결과와

합격 여부를 판정하기 위한 데이터 및 생산 라인에 검사 장비를 설치할

경우 필요한 사항들에 대한 정보를 볼 수 있습니다.


RU Spec의 특징과 사양
이 곳을 클릭하시면 초음파 공명 연구 시스템인 RU  Spec의
특장점과 사양을 보실 수 있습니다. RU Spec은 연구 및 실험

실 용으로 적합하며 재료의 물성 연구에 유용한 장비입니다.
