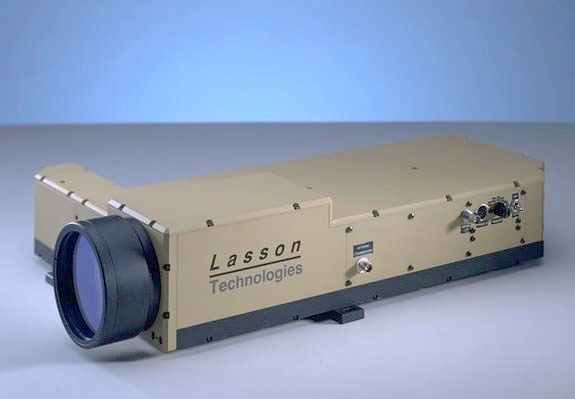

EMF-500 receiver [ 레이저-초음파 검사 장비 ]

레이저-초음파 검사 방법은 초음파 검사의 감도와 광학 시스템의 유연성을 합한 것으로서 여러 가지 검사에서 유용하게 사용될 수 있다. 이 방법은 금속, 콤포지트 재료, 세라믹 및 액체에서의 검사에 잘 적용된다. 비접촉 방법을 사용하므로 고정된 혹은 움직이는 물체의 굴곡진 부분을 신속하게 검사할 수 있는 장점을 지니고 있다. 이 방법은 열악한 환경이나 기존의 방법으로는 불가능한 높은 온도에서도 검사가 가능하다. 이와 같은 정확성과 유연성은 레이저-초음파 검사가 비파괴 검사 분야에서 매력적인 옵션으로 자리잡게 하고 있다.

LBU(Laser Based Ultrasound)는 접촉 탐촉자, 스쿼터 탐촉자 혹은 수침용 탐촉자를 사용하는 종래의 초음파 검사 시스템의 원격 검사 방법이라고 할 수 있다. LBU 시스템은 레이저로 물체에 초음파를 발생하게 한 다음 레이저 간섭계(laser interferomete)를 사용하여 물체의 표면 진동을 읽게 된다. 이 과정은 레이저 펄스를 검사하는 부분에 투시하므로 시작된다. 이렇게 하게 되면 그 부분에 초음파가 발생된다. 이 초음파 진동이 물체의 표면에 다다르게 되면 리시버는 표면의 변위를 측정하게 된다.

Applications

The EMF500 receiver allows manufacturers and service companies to investigate a wide variety of properties, including:

· Thickness;
· Temperature
· Hardness;
· Corrosion, grain structure, and porosity;
· Delaminations, cracks, and other defects in solids;
· Properties of welds; and
· Inclusions in molten metal.

Attributes

· Nondestructive
· Noncontact, long standoff distance
· High spatial resolution
· Compatible with fiber delivery
· On-line process monitor capability
· Can operate in extreme environments
· Can be scanned rapidly over large, curved surfaces
· Speckle and environmental disturbances can be compressed

Benefits

· Lower operating costs
· Reduced capital investment
· Reduced waste and scrap
· Energy savings
· Higher throughput
· 100 % certification possible

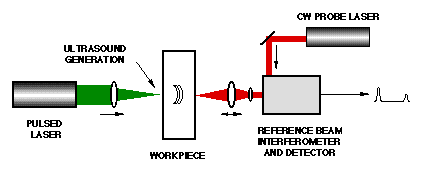

LBU의 측정 원리
