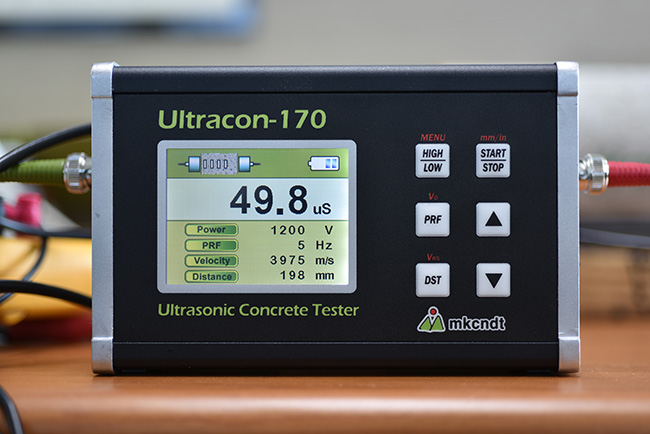

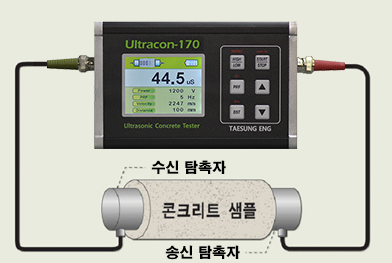

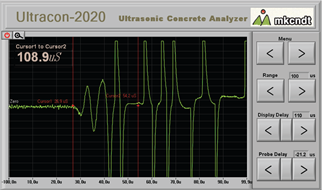

이미지를 클릭하면 확대됩니다.  초음파란 인간의 귀로는 들을 수 없는 영역의 높은 주파수를 가진 에너지를 의미합니다. 일반적인 가청 영역은 20Hz에서 20kHz이며, 초음파 검사는 20kHz가 넘는 주파수를 이용한 시험 방법을 가리킵니다. 본 측정기는 비교적 낮은 주파수 범위의 초음파 시험에 가장 적합한 20kHz에 800 kHz의 초음파를 초음파 탐촉자를 통해 발진하여 콘크리트나 돌, 나무를 포함하여 카본 성형 제품, 금속 주물이나 플라스틱 성형 제품, 고무와 같은 고체 재료의 밀도(density), 탄성(elasticity) 정도, 균질성(homogeneity), 공극(void)이나 공동(cavity)의 유무, 화학적 손상 및 노후화에 의한 열화 및 탄산화 현상 등을 측정할 수 있으며 특히 콘크리트의 강도 시험 및 크랙 깊이 측정에 많이 적용하고 있습니다. Ultracon-170은 아날로그 회로에서 노이즈를 최소화하여 돌이나 금속과 같은 얇은 재질에서도 정확한 측정이 가능하며 주물 제품의 구상화율 측정에서도 탁월한 성능을 발휘합니다. 가장 많이 적용되는 콘크리트 시험에서는 콘크리트의 강도, 노후화 현상 및 균열의 깊이를 조사하는데 적용되는데 초음파는 일반적인 음파와는 달리 고체 내에서 잘 진행되기 때문 에 콘크리트 (혹은 돌이나 목재 등)와 같은 단단한 재질에서 파장이 멀리까지 전달됩니다. 같은 원리로 초음파 탐촉자와 콘크리트 사이에 공기층이 존재하면 초음파가 진행하지 못하므로 Ultracon-170을 사용할 때는 초음파가 잘 전달될 수 있도록 함께 공급되는 커플런트를 탐촉자의 표면 혹은 검사하고자 하는 물체의 표면에 얇게 발라 주어야 합니다. 초음파의 전달 시간은 진행 거리와 비례하고 전달 속도 또한 재질의 강도에 영향을 받게 되므로 Ultracon-170은 이 원리를 이용하여 콘크리트의 강도나 크랙의 깊이를 측정하게 됩니다. 송신용 초음파 탐촉자에 전기적인 펄스가 가해지면 탐촉자 내에 있는 압전 소자는 초음파를 발생시켜 검사물로 입사시키게 됩니다. 이 때 측정 장비는 내부에 있는 클락을 이용하여 초음파 펄스가 나간 시점으로부터 계산해서 검사물을 통과한 초음파가 수신용 초음파 탐촉자에 도달한 시간을 측정하여 LCD상에 디스플레이하게 됩니다. μsec가 사용됩니다. Ultracon-170은 과학기술부의 “인위 재해 방재 기술 개발 사업”의 일환으로 정부 출연금의 보조를 받아 엠케이씨코리아(큐씨맨인터내셔날은 브랜드명)와 한국표준과학연구원이 1999년에 공동으로 개발한 Contester-1000의 제3세대 콘크리트 구조물의 비파괴 검사 장비입니다
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
